Заряжаем ноутбук от прикуривателя

Современный Китай нам предлагает огромное количество полезных аксессуаров к компьютеру, в том числе и многочисленные разновидности всевозможных зарядных устройств. Однажды приобрел себе зарядку для ноутбуков от бортовой сети автомобиля, так называемую “зарядку от прикуривателя”.

Производитель обещал неплохие параметры зарядки, в том числе и высокий максимальный ток на выходе зарядника – около 5 Ампер. Но первый же тест показал – зарядка не тянет даже на половину, максимальный ток вместо заявленных 5 всего 3,8 Ампер и то при долгой работе  на такую нагрузку есть опасность спалить схему.

Разумеется зарядку брал чисто ради интереса, ну а так зарядные устройство такого плана предпочитаю собрать с нуля, тем более, что затрат практически нет. Вообще схема китайской зарядки неплохая, но китайцы экономят на компонентах, отсюда и низкое качество работы девайса.

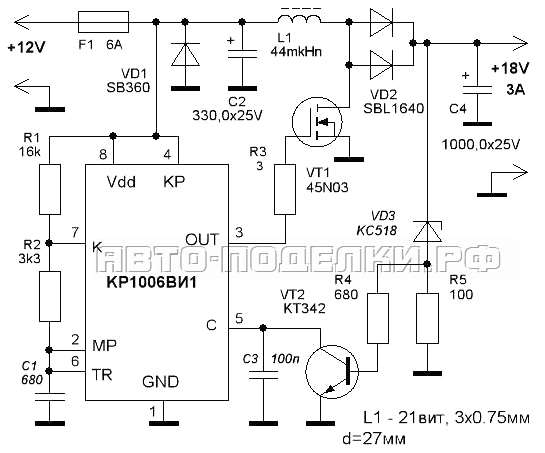

Был субботний вечер, решил заняться сборкой зарядки, но плату сделал для поверхностного монтажа, а не как обычно, по’тому вся конструкция имеет размеры чуть больше спичечной пачки. Схема построена на базе таймера 555, который управляет мощным полевым транзистором IRFZ44, дроссель, диод – все как положено.

Схема не имеет трансформатора, преобразование происходит благодаря самоиндукции дросселя, вч пульсации выпрямляются, сглаживаются конденсатором. Важный момент – стабилизация выходного напряжения, которая присутствует в нашей схеме. Задается выходное напряжение стабилитроном, его желательно взять на 1 или 1,2 ватт.

Полевой транзистор не критичен, подбирается исходя из рабочего напряжения и тока, разумеется нужен N-канальный.  Сдвоенный диод на выходе взял от компового бп, в корпусе ТО 220, но и он не критичен, хотя желательно ставить именно диоды Шоттки с током 10 и выше ампер. Полевик и диод нуждаются в охлаждении, удобно использовать для устройства алюминиевый корпус, который одновременно  будет играть роль радиатора.

Все остальные компоненты – мелочевка и валяются под ногами у любого радиолюбителя.

Дроссель намотан миллиметровым проводом (в идеале 1,2-1,5мм), количество витков 20-25. Кольцо можно взять от выходного фильтра компьютерного блока питания – любого. Такие кольца имеют характерную желто-белую или бело-зеленую окраску. В моем варианте кольцо было  изъято от нерабочей китайской модули DC-DC конвертора.

В качестве дополнения еще пару слов о стабилизации напряжения. Выходное напряжения зависит от конкретного ноутбука, этот параметр можно посмотреть на родном адаптере. Для многих ноутбуков это 18 Вольт либо 19 Вольт – обратите на этот момент внимание.

В итоге что мы имеем? Повышающий DC-DC преобразователь 12-19Вольт, работает стабильно при значительно серьезных перепадах входного напряжения, обеспечивает максимальный выходной ток до 5 Ампер (зависит от диода, полевика и дросселя) и всегда выручит в трудную минуту. Значительно лучше, чем безымянные китайские зарядки.

Кпд схемы 85-87% благодаря импульсной схеме, нагрев при токах 1-2 Ампер почти незаметен.

Таких схем в свое время делал не один десяток, для коммерческих целей, когда-то они пользовались большим спросом, до того, как китайцы не стали за копейки предлагать некачественные аналоги, но уверен, что многим автолюбителям эта тема заинтересует.
