Всем привет, показываю очередную поделку из серии Дурная голова рукам покоя не дает, в общем, решил сделать подсветку подстаканников, идею подсмотрел в инете, и начал конструировать. Выпилил из оргстекла 7мм. заготовки по форме подстаканников, выпиливал очень долго, т.к. они ни хрена не круглые, потом обдул его на пескоструйке, сделав его матовым, дабы получить равномерный засвет, далее вырезал 2 черных круга которые скрывают сам светодиод, тут идеально подошла коробка из под DVD диска.

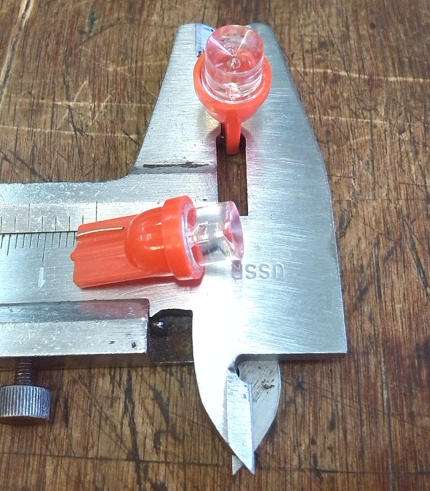

Следующий этап, светодиоды, вариантов было несколько, но опытным путем были выбраны вот такие: (рассеивающая линза, цвет красный)
светики
Установка светодиодов не занимает особого труда, просто сверлим по центру оргстекла отверстие, предварительно замерив диаметр светодиода, матируем светодиод и примеряем его на свое место)
ПИТАНИЕ

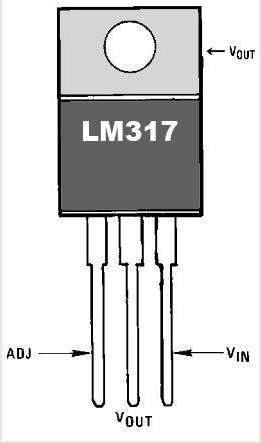

Питание светодиодов отдельная тема для разговоров, но я опишу своё решение. Что бы светики, работали долго и не прихотливо, было решено запитать их через стабилизатор тока на основе микросхемы LM317.
микруха

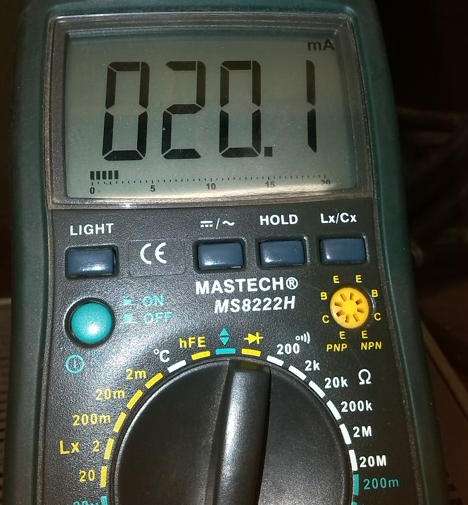

ток ограничил до 20mA, резистором на 62 Ом, то что нужно для моих светодиодов.
Снятие тоннеля с подстаканниками не составляет труда, устанавливаем заготовки, прокидываем питание, подключаем и все места соединений изолируем термоусадкой)

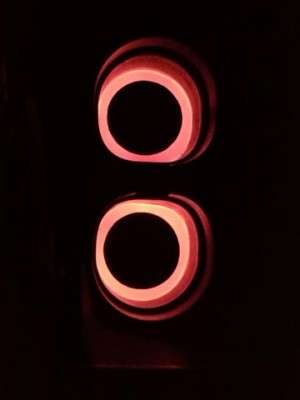

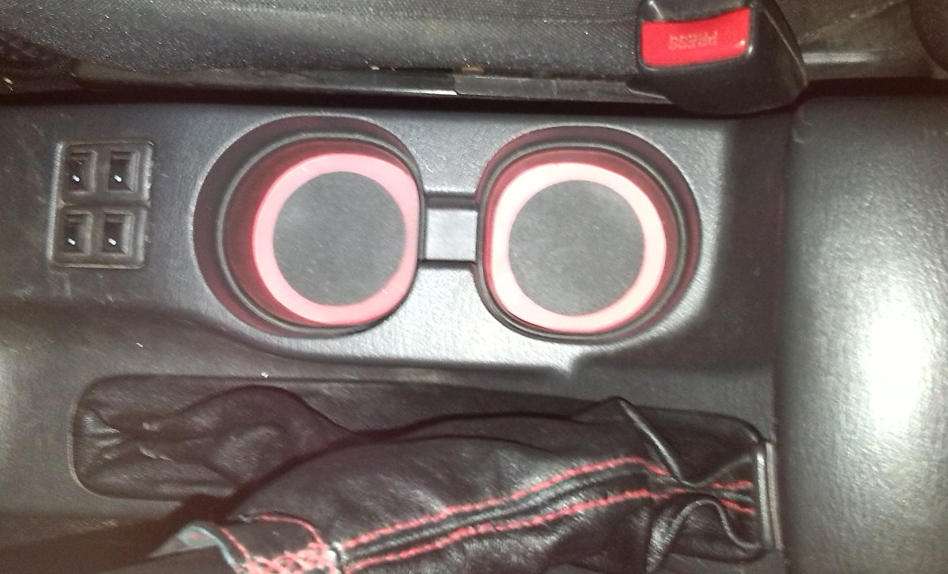

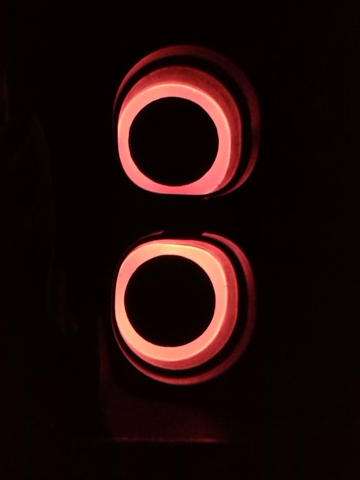

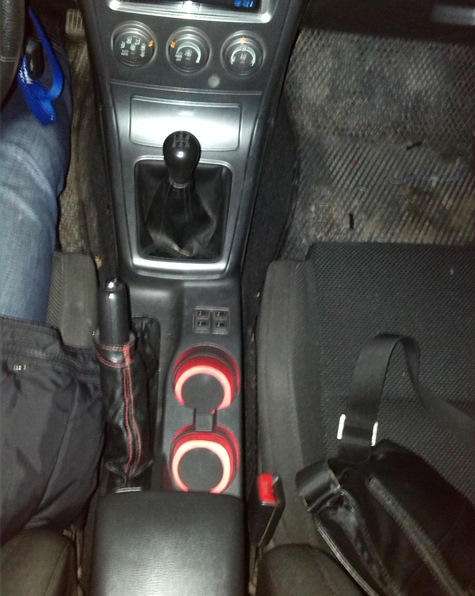

Контрольная проверка, сборка тоннеля в обратной последовательности, включаем габариты и радуемся)))
1
2
3
Ну как то так.
Схему стабилизатора скидывать не стал, на просторах интернета всё есть, может кому данная поделка и пригодится. Желаю всем ровных дорог.
