Схема защиты от переполюсовки и короткого замыкания

Любое хорошее зарядное устройство для автомобильного аккумулятора не должно бояться коротких замыканий и случайной переполюсовки питания. Имея опыт в ремонте зарядных устройств хочу заметить, что функцией защиты от переполюсовки питания могут похвастаться далеко не все зарядные устройства.

Как право в бюджетных версиях применен обычный предохранитель, который при смене полярности сгорает ( в отдельной статье рассмотрим и эту защиту), поэтому сегодня подробно остановимся на одной из многочисленных схем защиты от кз и переполюсовки.

Сразу скажу – на авторство не претендую, схема еще давно была опубликована на сайте радиокот.

Основные достоинства схемы

1) Минимальное количество компонентов
2) Функция самовосстановления
3) Высокая скорость срабатывания
4) Минимальные затраты

В схеме нет сложных узлов и микросхем, благодаря электронной основе схема не имеет ограничения по сроку службы компонентов (как например в релейной защите.)

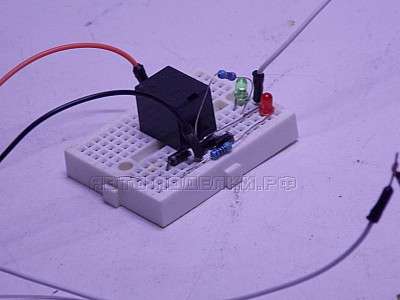

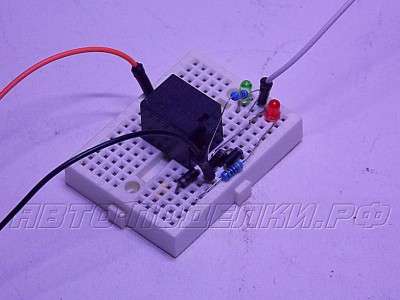

Работает следующим образом .

Когда на выход подключен аккумулятор и последний заряжается (т.е не нарушена полярность питания), полевой транзистор открыт и ток заряда протекает по нему на аккумулятор, плюс в схем общий.

Силовой шунт на входе схемы задействован как датчик тока и как только на выходе смениться полярность на неправильную или образуется короткое замыкание, это приведет к увеличению тока в схеме и образуется падение напряжение на шунте и на полевом транзисторе В этот момент откроется маломощный транзистор VT2 и затвор полевого транзистора по открытому переходу VT2 будет зашунтирован за землю и полевик будет полностью закрыт, следовательно минус питания не дойдет со выхода.

В этот момент загорится также светодиод, питание для которого поступает по открытому каналу VT2
Схема может находиться в таком состоянии бесконечно долго, поскольку полевой транзистор закрыт и на нем не образуется тепловыделение.

Шунт можно взять от амперметра на 10 Ампер или собрать из низкоомных резисторов, хотя последний вариант более затратный. Есть еще вариант выдрать нужный шунт из платы контроля аккумулятора ноутбука.

Полевой транзистор можно взять от материнской платы, важен допустимый ток – от 30 Ампер, установит на радиатор.

В следующей статье мы рассмотрим еще два способа защит от переполюсовки питания и кз.
