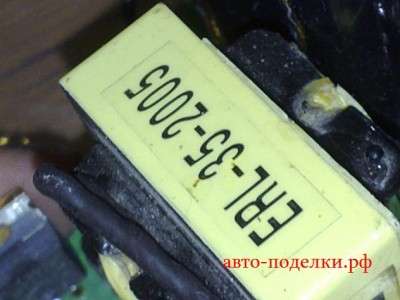

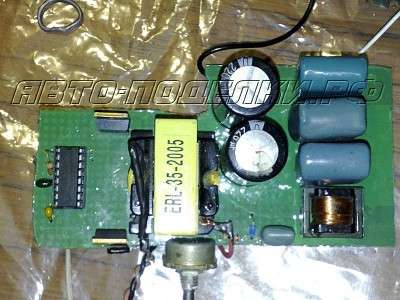

Для того, чтобы конструктивно реализовать простой инвертор, достаточно использовать трансформатор из блока питания персонального компьютера. Хорошо известно, что в данном устройстве есть три трансформатора, поэтому нужно выпаять самый большой из них. В случае, когда необходимо получить напряжение в четыре сотни вольт, на выходе должен стоять умножитель напряжения.

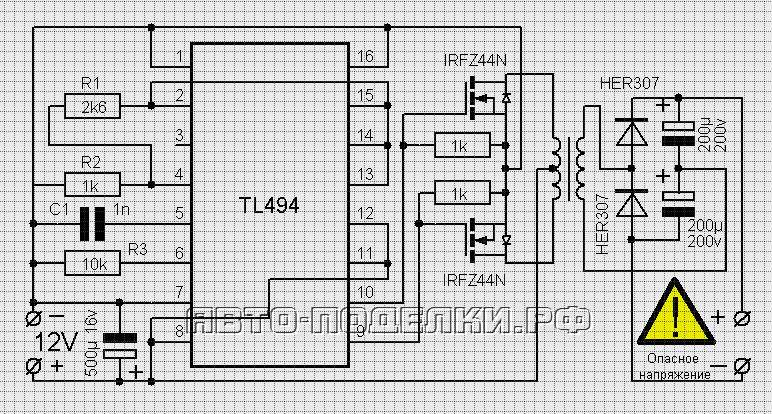

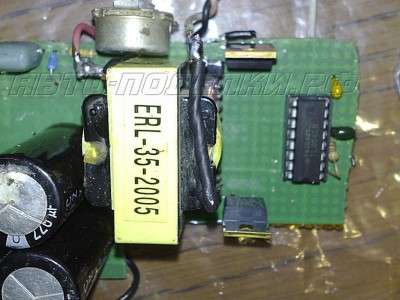

В любом случае, данный трансформатор идеально подходит для создания инверторов с мощностью от 500 до 600 Вт. Но в этой статье рассматривается конструкция инвертора с мощностью от 80 до 100 Вт. В основу стандартной двухтактной схемы положен ШИМ контроллер TL494, а также пара мощных силовых ключей из серии IRFZ44. Если необходимо, можно взять ключи IRF3205, которые позволяют увеличить входную мощность на тридцать-пятьдесят Ватт.

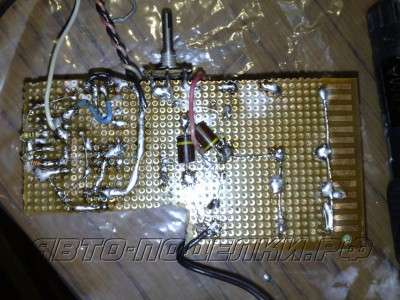

Небольшие габариты такой схемы существенно расширяют возможности по ее применению. Карманный вариант схемы может понадобиться во время походов и прочих подобных мероприятий, ведь это еще и прекрасный источник сетевого напряжения.

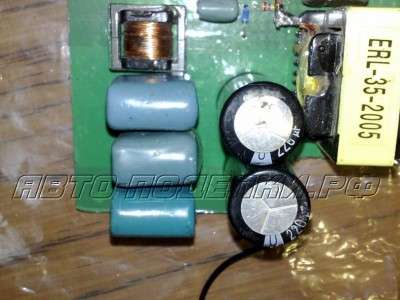

Выходное напряжение трансформатора выпрямляется силами диодного моста. В принципе, подойдут любые быстрые диоды, обратное напряжение которых превышает отметку в четыреста Вольт. Подходят и отечественные элементы, например, импульсные диоды с током от одного до пяти Ампер и частотой в 60-100 кГц.

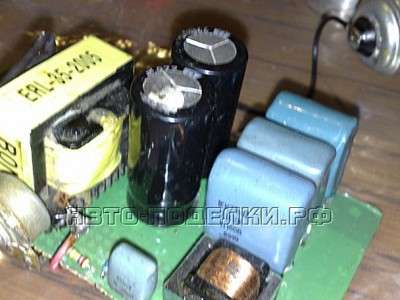

После диодного моста потребитель получает уже выпрямленное напряжение. Для чего это нужно? Дело в том, что это импульсная схема, поэтому выходной ток имеет повышенную частоту, способную вывести из строя большинство электронных устройств, работающих от сети с стандартным бытовым напряжением.
Хоть в большей части современной электроники и реализованы БП импульсного типа, сетевое напряжение проходит через диодный выпрямитель, диоды которого не могут работать с высокими частотами. Как результат – при подаче такого напряжения диоды сразу же выгорают, так и не успев сработать с нужной скоростью. Если же на диодный мост подается постоянное напряжение, то оно же поступает и на выход схемы.
Данный инвертор не подходит для питания устройств, в которых роль источника питания отведена пятидесятигерцовым трансформаторам. А вот паяльники, зарядные устройства, телевизоры и светильники будут работать без перебоев и проблем.
Для установки полевых транзисторов следует подготовить отдельные или один общий теплоотвод. Но в случае с общим теплоотводом стоит укрепить элементы через изоляционные прокладки. В противном случае возникнет КЗ и схема не будет работать.
