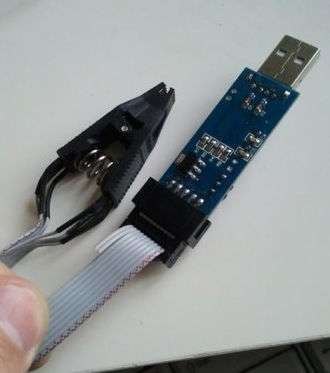

Итак. Микроконтроллер Attiny 13- так сказать сердце данного устройства. С его прошивкой долго мучился, никак не мог прошить. Ни 5ю проводками через LPT, ни прогромматором Громова. Компьютер просто не видит контроллер и все. Решил заказать с ебея вот такой USB прогромматор:
Далее перепаял провода на прищепке, ибо изначально они запаяны неправильно. Ставим дрова ну и прошиваем. Шил программой USBASP_AVRDUDE_PROG. Прошивка залилась очень быстро.
Затем методом ЛУТ перевел схему на плату. Плату травил в перекиси водорода. Мой рецепт: 50мл перекиси+2 чайные ложки с горкой лимонки+1 чайная ложка соли.Процесс травления:

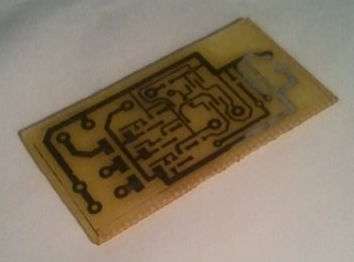

Довольно таки бурный, главное все это дело подогревать. Получил вот такую плату:

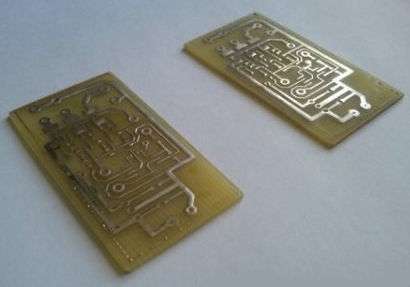

Далее стер тонер ваткой с растворителем и облудил сплавом Розе, в итоге получил вот такую платку:
Паяем детальки

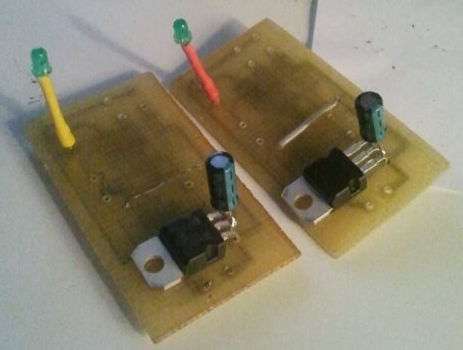

Так как лампы светодиодные, необходим стабилизатор. Взял LM317. Заранее решил какие будут лампы и соответственно расчитал стабилизатор именно под них. Стабилизаторы припаял тоже к плате. Решил все сделать в одном корпусе. Не вижу смысла нагромождать это дело где то еще. Получил вот такую готовую плату:

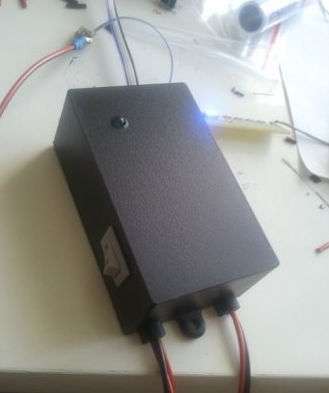

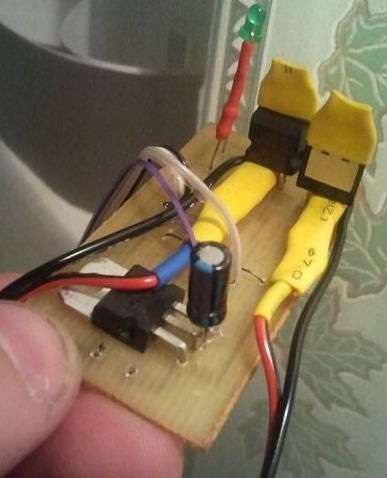

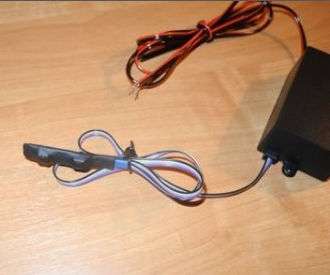

Теперь все это дело вставляем корпус и получаем это:

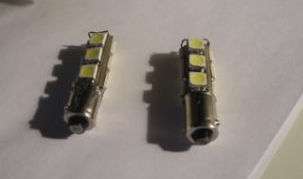

Вот лампы. Светодиоды сверх яркие смд 5050
светят очень очень ярко.

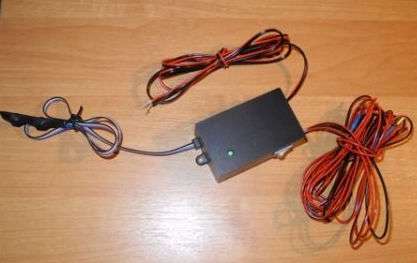

Ну и собственно готовый вариант:
Рад своей первой поделки как бобер))) Прошу строго не судить, потому что все делал впервые. Кстати решил сделать вот такой пультик управления:
А вот видео работы в помещении и на авто:
Прошивка всё остальное….СКАЧАТЬ
Лампы светят очень ярко, не смотря на свои габариты.
Удачи на дорогах!
