Представляю схему генератора для проверки нормальной работы электронного спидометра (одометра). Также можете использовать его для накрутки механического спидометра. Устройство основано на микросхеме К555 (или КР1006ВИ1), у которой есть высокостабильный таймер. С помощью этого таймера можно перестраивать большие пределы по диапазону. Эта микросхема имеет 4 вида корпуса: 8SOIC, 8PDIP, 8TSSOP и 8SO.

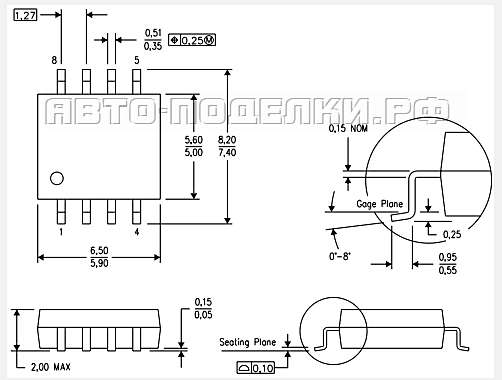

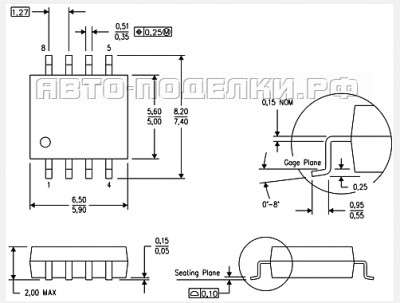

Корпус 8SOIC:

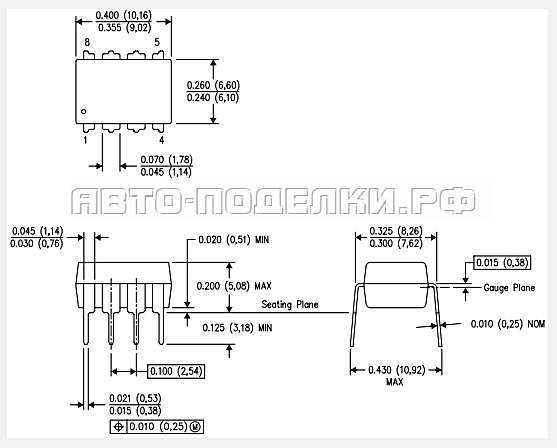

Корпус 8PDIP:

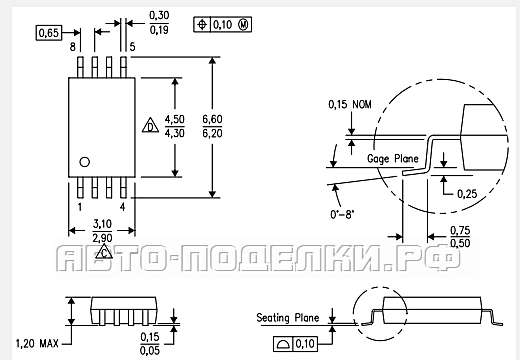

Корпус 8TSSOP:

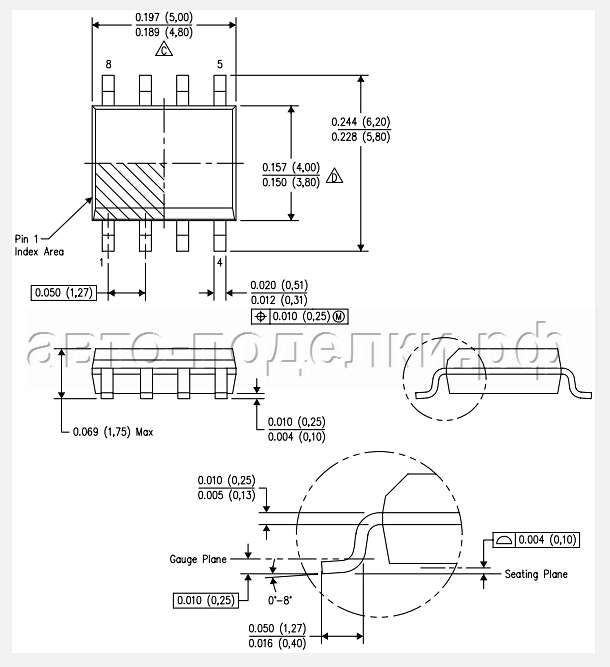

Корпус 8SO:
А для грубой настройки используются конденсаторы, они переключаются любым способом. Выбор контактов и джемперов не критичен, я например взял их из материнской платы старого компьютера.

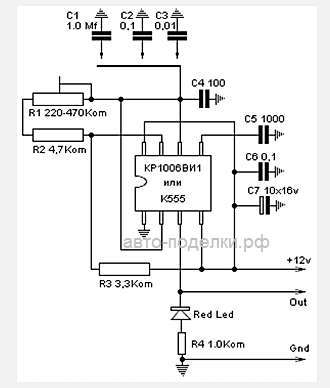

Принципиальная схема устройства представлена ниже:
Схема очень простая и не имеет никаких особенностей. Как только соберёте схему, она сразу же заработает, так как не нужно делать никаких специальных настроек.
Список применяемых радиодетелей:
K555(или КР1006ВИ1)- Программируемый таймер и осциллятор NE555, кол. 1,
С1- Конденсатор с номиналом 1 мкФ, кол. 1,
С2, С6- Конденсатор с номиналом 0.1 мкФ, кол. 2,
С3- Конденсатор с номиналом 0.01 мкФ, кол. 1,
С4- Конденсатор с номиналом 100 пФ, кол. 1,
С5- Конденсатор с номиналом 1000 пФ, кол. 1,
С7- Электролитический конденсатор с номиналом 10 мкФ 16В, кол. 1,
R1- Подстроечный резистор с номиналом 220 кОм или 470 кОм, кол. 1,
R2- Резистор с номиналом 4.7 кОм, кол. 1,
R3- Резистор с номиналом 3.3 кОм, кол. 1,
R4- Резистор с номиналом 1 кОм, кол. 1,
Светодиод, кол. 1, желательно красный.
