Удобная штука камера заднего вида, но не всегда хочется или нужно ее использовать по прямому назначению. Под прямым назначением я здесь подразумеваю установку сзади снаружи автомобиля с направлением, противоположным направлению движения.
Например, если установить ее внутри салона, или установить на бампере и направить влево (что бы раньше видеть приближающийся транспорт, когда задом выезжаешь с парковки), или использовать в качестве “бордюрной”, то полосы разметки на изображении будут только мешать.
Мне удалось найти простой способ убрать эти полосы с простой китайской безымянной камеры. Однако, этот метод, думаю, может быть реализован и на других подобных камерах. Применяя его, Вы действуете на свой страх и риск. В виду миниатюрности компонентов камеры, переделка скорее всего будет необратимой.
Итак:

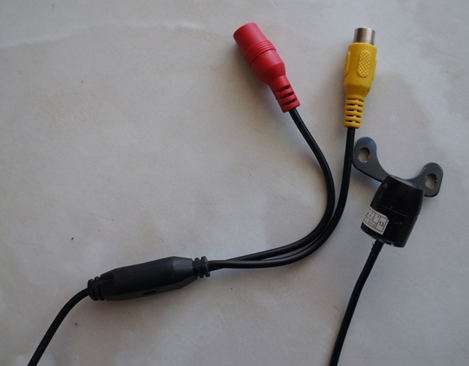

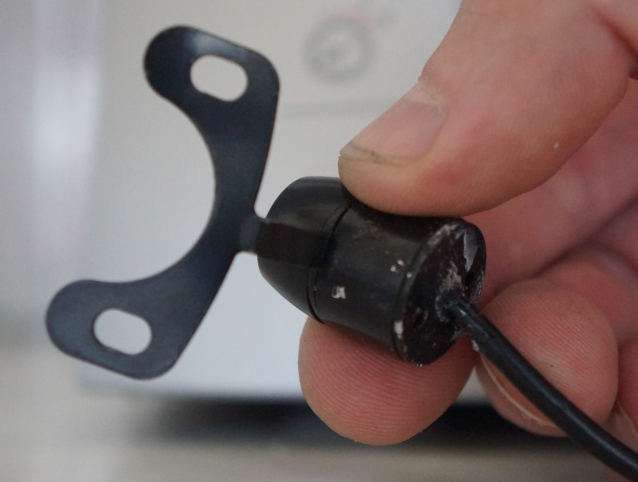

сама камера

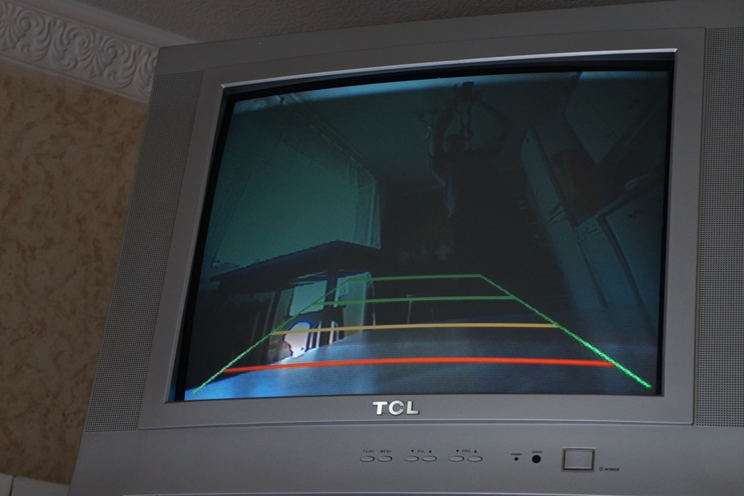

Изображение с недоработанной камеры.

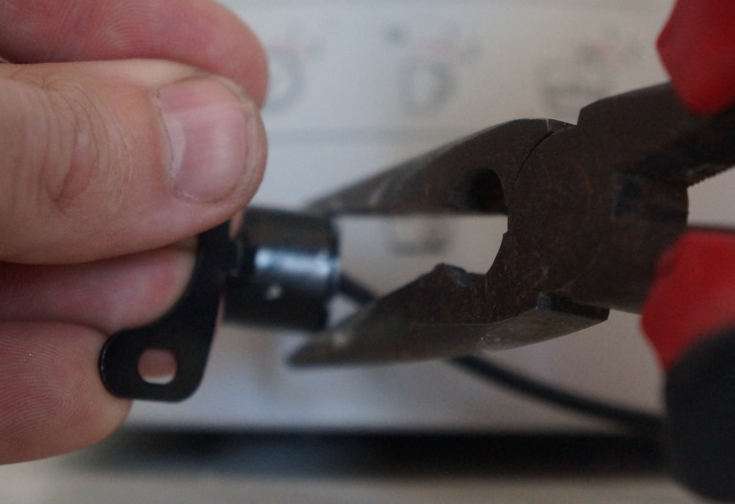

Откручиваем дно плоскогубцами или утконосами.
Видим плату с микросхемой.

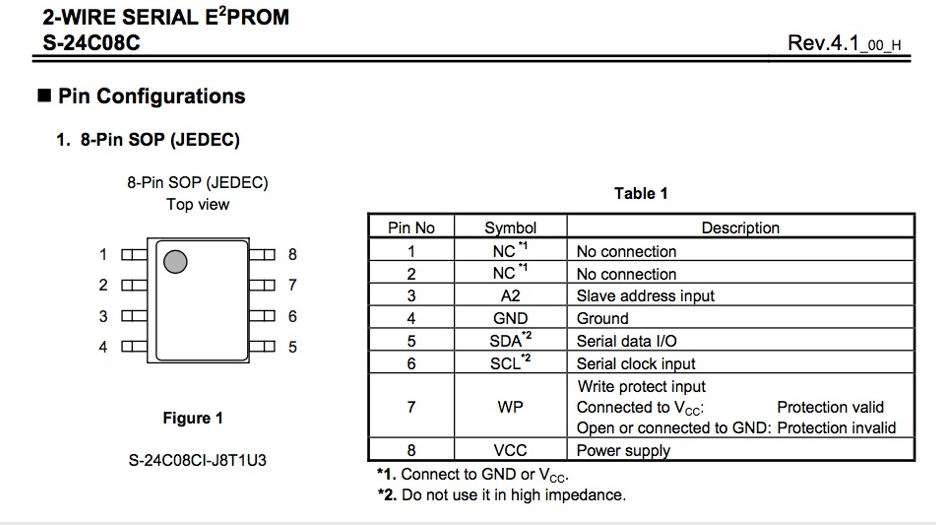

Только под хорошей лупой удалось прочесть, что это микросхема S-24C08C. Скачиваем Datasheet и из него узнаем что это микросхема E2PROM или перепрограммируемая микросхема памяти. Оттуда же узнаем ее распиновку.
Нас интересует вывод питания. В нашем случае вывод 8.

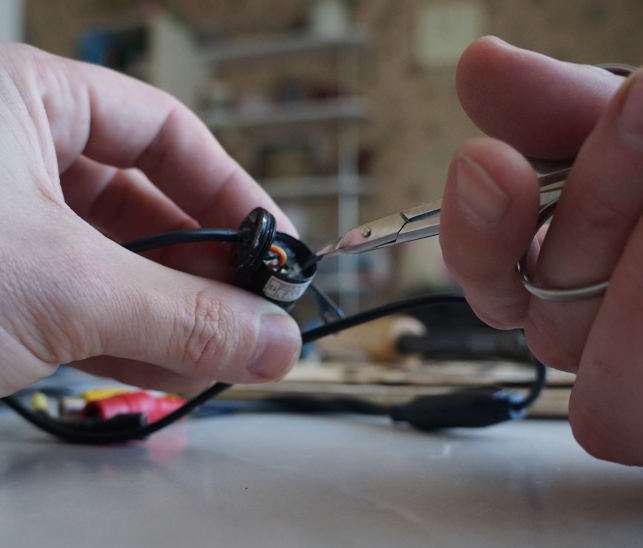

Маникюрными ножницами или любым удобным инструментом перекусываем этот вывод.

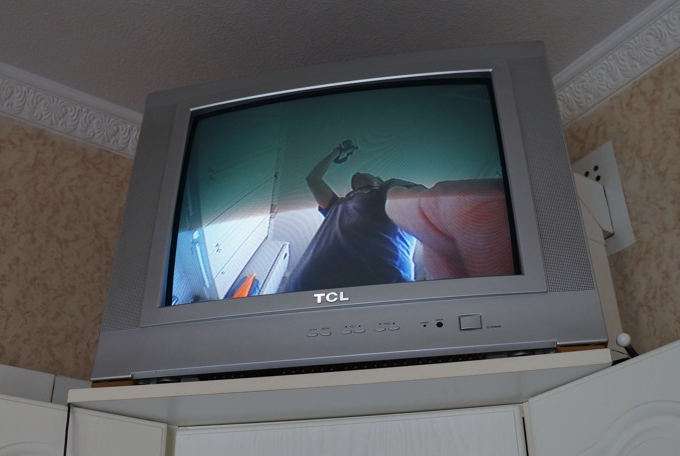

Проверяем. Камера работает. Полосы исчезли. Радуемся)
Собираем. Проверяем окончательно. Кстати, в черной приблуде на проводе, из которой расходятся видео- и питающий шнуры, находится преобразователь 12/3,3 В. Это следует учитывать при перепайке шнура. Надеюсь, что статья будет полезной.
Всем Мира и чёткости! ) До свидания!
Автор; Алексей Гаврилов г.Санкт-Петербург
