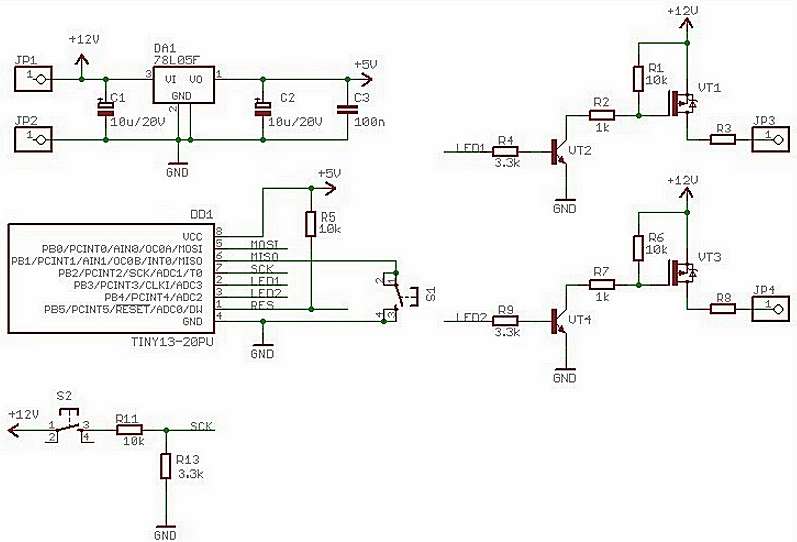

Собрал вот такой девайс. Схему нашел на просторах интернета. Схема не сложная, всё понятно и главное доступно.
Описание работы.
Устройство работает в двух основных режимах: “ДХО” и “стробоскоп”.
Режим “ДХО”.
В этом режиме светодиоды выполняют функцию ДХО (то есть непрерывно светят). При нажатии кнопки S2 включается первый эффект стробоскопа на время удержания кнопки.
Длительное нажатие на S1 переключает устройство из режима “ДХО” в режим “стробоскоп” и запускается последний выбранный световой эффект. Кстати купить любые светодиоды на автомобиль можно здесь отличный интернет-магазин.
Режим “стробоскоп”.
В режиме “стробоскоп” светодиоды вспыхивают по одной из семи заданных программ-эффектов. Переключение между эффектами осуществляется кратковременным нажатием на кнопку S1 и сопровождается короткими звуковыми сигналами, количество которых соответствует номеру эффекта.
Длительное нажатие на S1 переключает устройство из режима “стробоскоп” в режим “ДХО”.
Выбранные режимы, эффекты устройства сохраняются в EEPROM и загружаются при подачи питания.

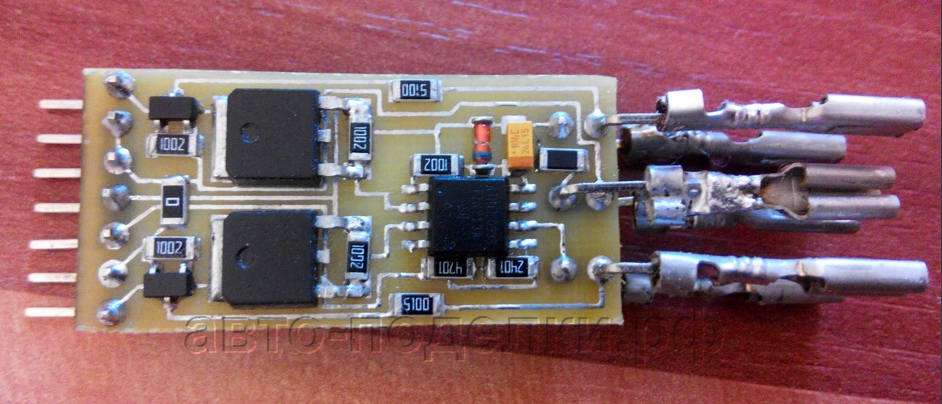

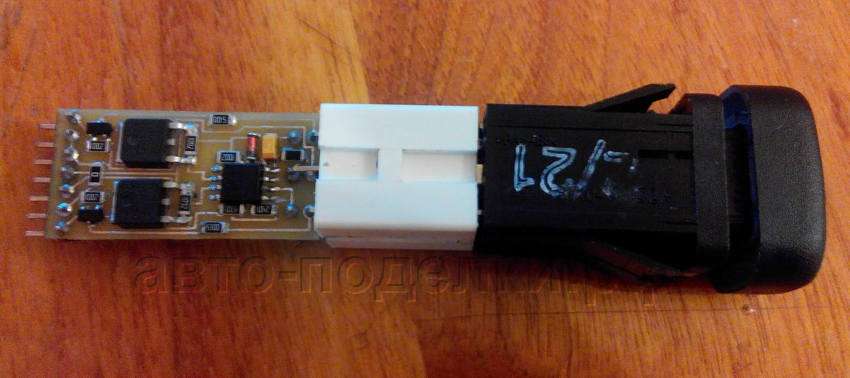

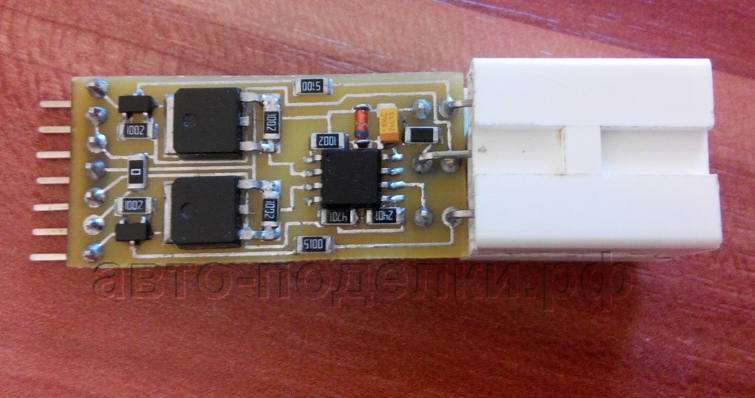

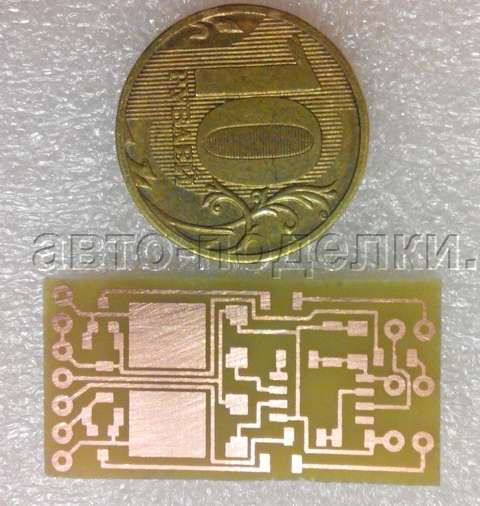

А вот так выглядит само устройство, его я сделал на базе обычной салонной кнопки.

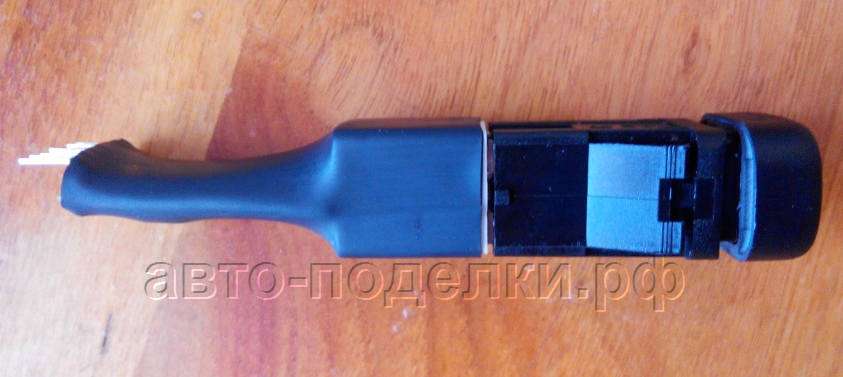

ну и запихнул в термоусадку

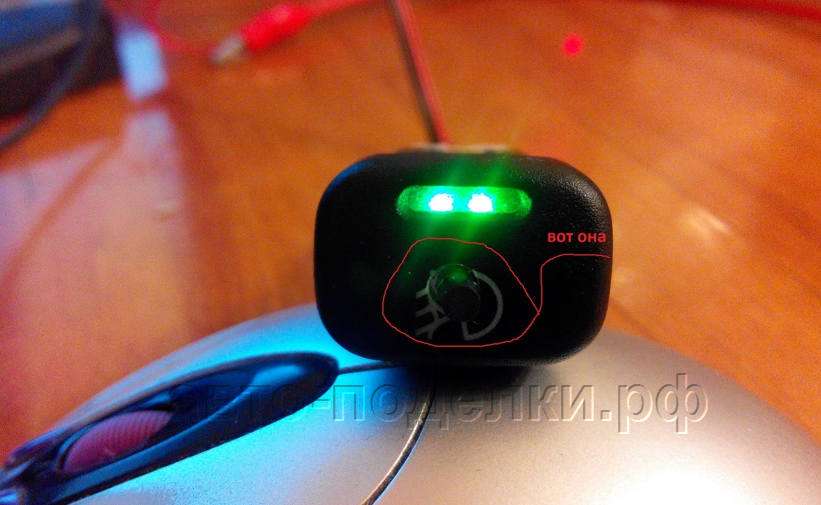

Кнопку S1 я разместил в крышке этой салонной кнопки.
та самая кнопка
так же на фотографии видно, что в салонную кнопку я впаял два светодиода. Это дублирующие светодиоды, чтобы из салона можно было контролировать как светят наружные светодиоды.
Кнопка S2 это отдельный вывод, который можно подключить к подрулевому переключателю к морганию дальним светом (как вариант) На этот вывод подается “+”
Думаю, что из описания и картинок стало всё понятно. Ну и видео работы устройства, но комментировать я не стал, думаю всё понятно будет.
Исходник проекта и прошивка; скачать…
Автор статьи; Олег Шарин Автор устройства – Юрий Гузиенко
