Представляем вашему вниманию стерео УНЧ мощностью 100Вт класса Н, который легко собрать даже начинающим радиолюбителям. TDA7294 интегральная микросхема в монолитном корпусе Multiwatt15. Имеет широкий диапазон питающих напряжений +/-40В и может обеспечить высокую выходную мощность на нагрузках 4 и 8 Ом.
Есть встроенная защита от короткого замыкания в нагрузке и защита от перегрева (по достижении 145 градусов).
Также есть функция Mute, которая используется для исключения щелчков при включении и режим ожидания (Stand-by). Диапазон воспроизводимых частот 20-20000Гц. Общие гармонические искажения не более 0.1%.
Обратите внимание, что корпус микросхемы соединен с -Vcc, поэтому не следует устанавливать его в металлический корпус без изоляции. В противном случае, произойдет короткое замыкание с землей. До привинчивания микросхемы к радиатору не забудьте нанести термопасту.

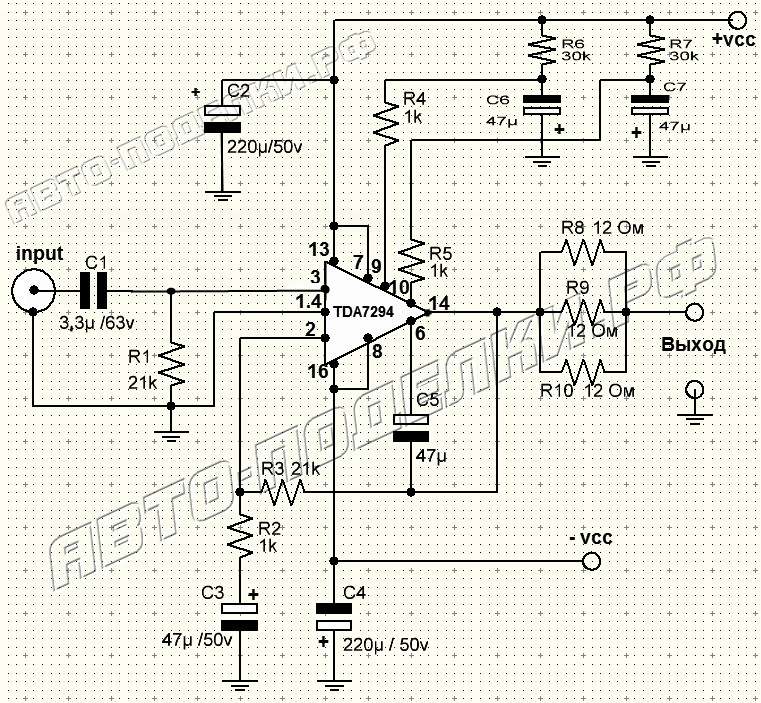

Ниже показана принципиальная схема усилителя мощности на микросхеме TDA7294.

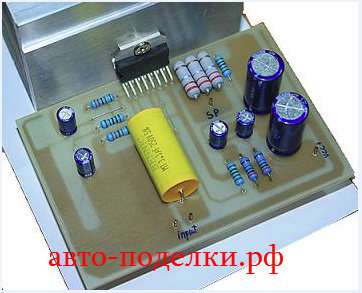

На фото показан только один из каналов усилителя.
Для лучшего звучания рекомендуется использовать углеродные сопротивления с допуском 5%. Большой составной резистор R3 (SP) рядом c микросхемой TDA7294 должен быть углеродным пленочным с допуском 5%.

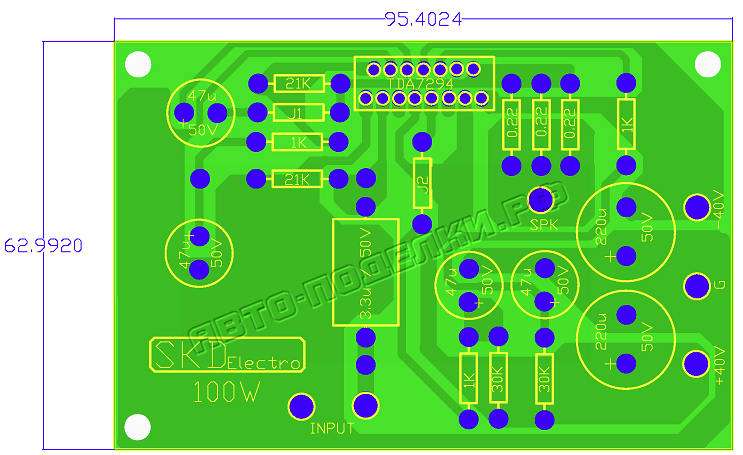

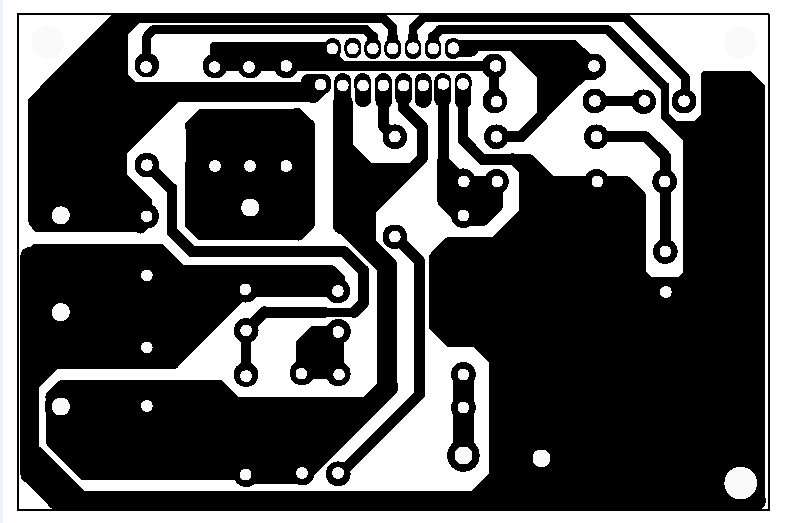

На рисунках изображена печатная плата и расположение деталей на ней.

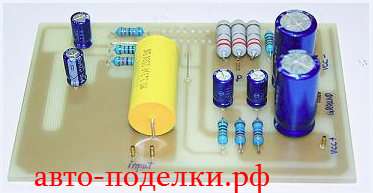

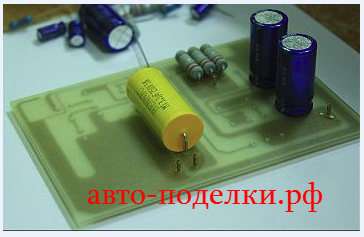

На фотографиях показана последовательность сборки плат
Примечания:
• Микросхема TDA7294 IC не совместима с резисторами с допуском 1%.
• О конденсаторах фильтра 1000мкФ: если вы используете динамиками диаметром более 10 дюймов (25,4см), следует увеличить емкость конденсаторов до 2200мкФ.
• Выбор конденсатора 47мкФ: рекомендую использовать 47uF 50V производства Elna SilmicII и 47uF 50V производства Nichicon MUSE KZ.

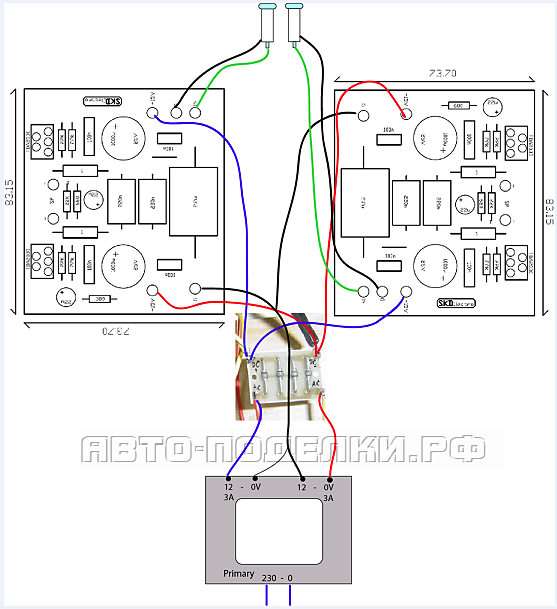

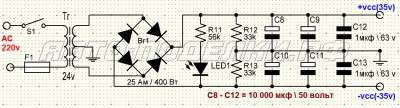

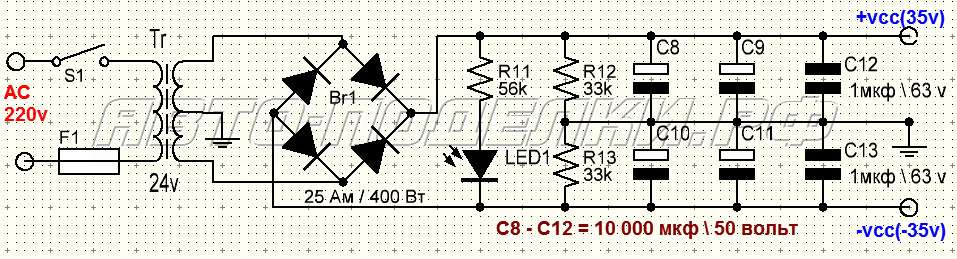

На фото показана схема соединения проводов между платами и блоком питания.

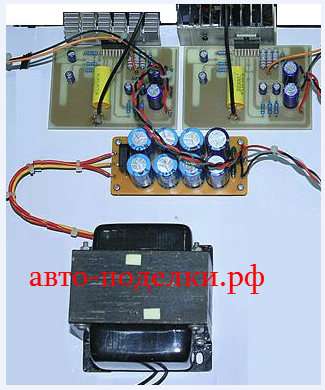

Внизу фото реального усилителя мощности на 100Вт.
