Зачастую при изготовлении самодельных зарядных устройств для аккумулятора, а также в дешевых покупных зарядных устройствах, разработчики забывают о такой важной функции как регулятор тока. В большинстве случаев он задается автоматически в зависимости от степени просадки аккумулятора и прочих факторов.
Регулятор тока в свою очередь позволяет выставить необходимое значение тока без просадки напряжения. Это полезно для аккумулятора и не приведет к критическим режимам зарядки, что естественно увеличит его срок службы и предотвратит от не желательных отказов.

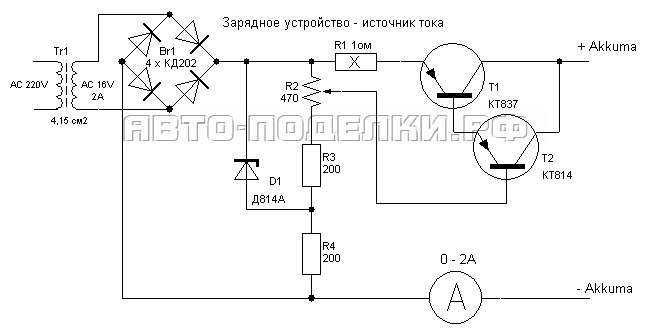

Приведенная схема представляет собой источник тока, для установки ее на зарядное устройство, от схемы нужно отсечь трансформатор и выпрямительный мост и установить обвес на выход зарядного устройства. Принцип действия простой переменником и управляющим транзистором КТ814, управляется силовой транзистор КТ837, с помощью амперметра и подкруткой переменного резистора устанавливается необходимое значения тока ограничения.
Все номиналы указаны на схеме, ваттность переменного резистора должна составлять не менее 1 Вт. Мощность резистор R1 не менее 20 Вт, можно поставить и 10 Вт, но греться будет прилично и скорее всего быстро выйдет из строя. Силовой транзистор КТ837 устанавливаем на теплоотвод. После сборки проверти максимально возможное значение тока, возможно пожжёте пару раз транзистор и резисторы.
Если значение тока не достаточное можно заменить резистор R1 на более низкий номинал, например, 0,33 Ом. Если вам необходимо значение тока в 7 А и выше, транзистор КТ837 уже не подойдет, его необходимо будет заменить на более мощный, например, КТ818ГМ. Остальные резисторы берем мощностью не менее 1 Вт. Стабилитрон или такой же как указан на схеме (Д814А) или его аналог.
Автор; Ака Касьян
