Сегодня речь пойдет об устройстве, в котором отсутствуем ШИМ управление, однако здесь был задействован стабилитрон типа TL431, который вы очень часто можете встретить в импульсных блоках питания. С его помощью происходит управление мощного полевого транзистора.
Предлагаемая нами схема будет состоять из минимального количества элементов, также она будет работать без какой-либо настройки. Правда существует единственный недостаток данной схемы, а именно перегрев полевого транзистора, чего маловероятно в схеме с ШИМ управлением.
В случае если перегрев довольно сильный, скорее всего, допущены ошибки с управлением транзистора. То есть он может не полностью открываться либо закрываться, это является главной причиной перегрева элемента.

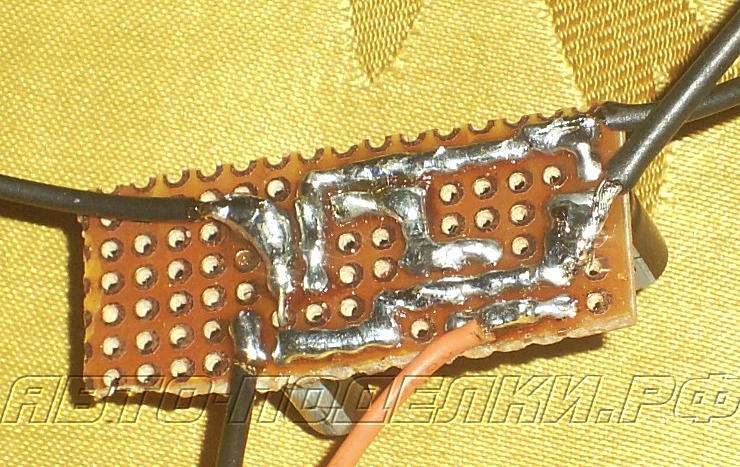

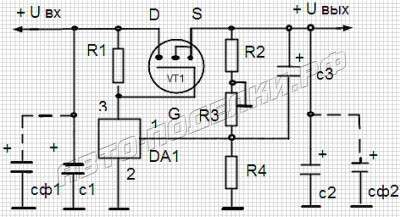

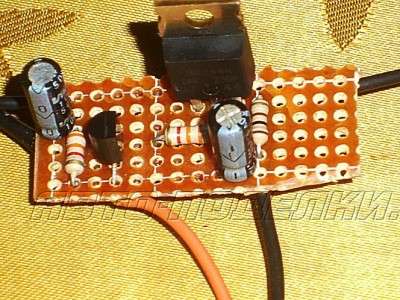

Список деталей входящие в схему.
Конденсаторы С1, C2 на 10 Мкф с напряжением в 35 Вольт. Также С3 идёт на 4,7 Мкф №5 Вольт. Сопротивление R1, R4 на 3.3 kOm, кроме этого есть R2 на 100 Om и R3 на 33 kOm. Как уже было сказано стабилитрон TL 431 и полевой транзистор IRLZ 44 N. Стоит сказать, что присутствует еще несколько конденсаторов, которые устанавливаются уже вне платы, а именно СФ 1 и СФ 2, номиналы которых следует подбирать исходя от рабочего напряжения и тока.

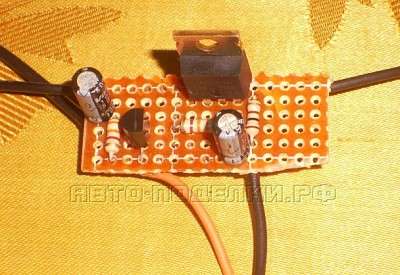

В результате полученная схема позволяет регулировать выходное напряжение от минимального показателя в 2 Вольта до максимального напряжения самого блока питания. Подобный способ регулировки отлично подойдёт для зарядных устройств обладающие трансформатором средней мощности.
Что касается транзистора то можно подобрать и более мощные ключи, при этом следует помнить, что его обязательно следует устанавливать на теплоотвод. Таким образом, вы сможете снизить риск перегрева главного элемента схема, а именно транзистора.
