При помощи него вы сможете контролировать выводные значения напряжений с установленных пределов оборудования. При программировании эти самые пределы задавались программой EEPROM на микроконтроллере напряжением 8 или 16 В. При выходе за пределы на индикаторе появляется мигание.
Обозначения EEPROM:
0 – Низкий уровень напряжения;
1 – Высокий уровень напряжения;
2 – Подвижность индикации;
Допустим нам требуется чтобы наш прибор смог реагировать на напряжение ниже 9,4В и выше 15,3В. В этом случае нам придется в обозначение «0» программы EEPROM занести значение 94, а в обозначение «1» – 153. Произвести преобразование из десятеричной системы в шестнадцатеричную, можно при помощи обычного калькулятора на платформе Windows.
Второе обозначение служит для управления частоты опроса при входе, напрямую влияя на частоту изменений в частоте значения в индикаторе. Если поставить высокое значение в обозначениях, то индикатор будет обновляться медленнее. В стандартных обозначениях устанавливается цифра 155, которая использует частоту обновления до одной секунды.

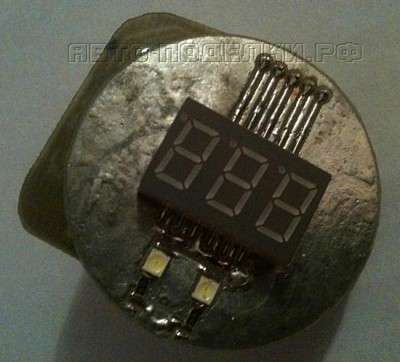

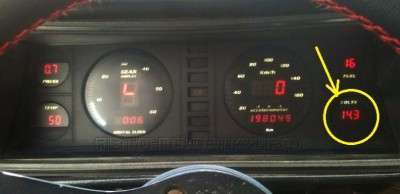

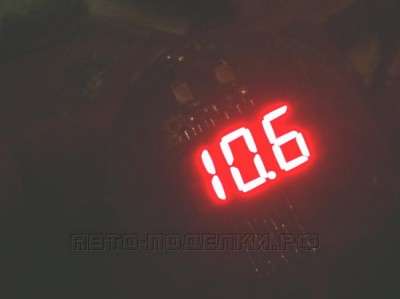

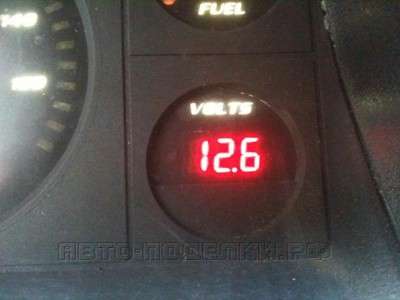

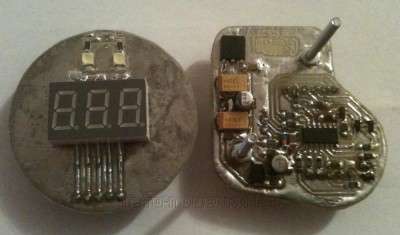

Печатные платы разработаны таким образом, что приборы с легкостью могут устанавливаться на штатное место вольтметра на панели автомобилей ВАЗ-2107.
Стоит обратить внимание на то, что при прошивке важно сохранять заводские калибровки констант.
