Простой Шим регулятор на NE555

Один знакомый попросил сделать ему подсветку приборной панели, но получилось, что ночью светит слишком ярко, а регулятора яркости в машине нет, поэтому пришлось делать его самому с помощью микросхемы NE555,

Простой Шим регулятор на NE555

Расположение выводов микросхемы NE555

Простой Шим регулятор на NE555 схема

Схема ШИМ регулятора
По схеме изготовил плату

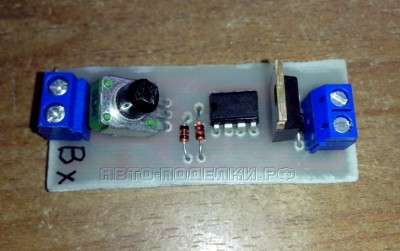

спаял Шим регулятор на NE555 готовый Шим регулятор

При установке в автомобиль, регулировочный резистор будет выведен на панель.
Регулятор можно использовать не только для подсветки, я подключал вентилятор 12 Вольтовый, и управлял скоростью вращения.

Печатная плата: NE555.lay

Автор; Касаткин Сергей
