Такой ШИМ регулятор может быть применен для управления мощными нагрузками , в том числе и низковольтными электродвигателями.Сегодня постараюсь сделать небольшой поверхностный обзор этого чудо-модуля и показать основные части и принцип работы.
Произведено естественно в Китае, жаль , что на плате затерты многие компоненты, хотя итак понятно что к чему.
Шим регулятор обеспечивает плавную регулировку мощности , диапазон выходных напряжений 10-50 Вольт , что проверялось неоднократно. Максимальный ток до 60 Ампер, а это дает возможность использовать такую плату для управления (регулировки) оборотов электрокаров, скутеров или велосипедов. Модуль как раз специально заточен для таких целей из-за наличия гасящих диодов, которые предназначены для защиты полевых ключей от самоиндукции двигателя. Для того кто захочет приобрести данный товар, вот ссылка

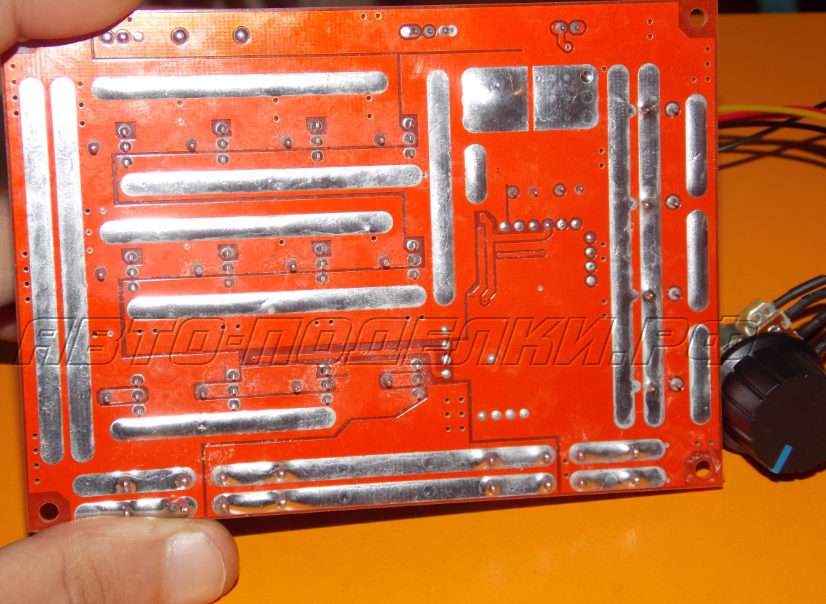

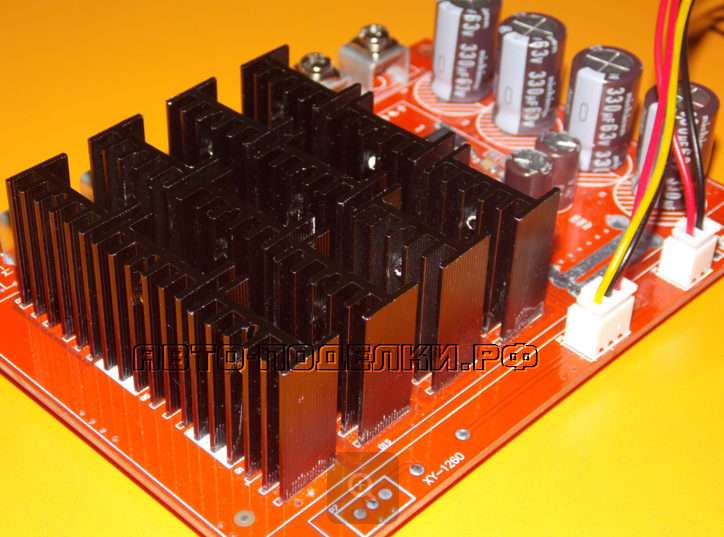

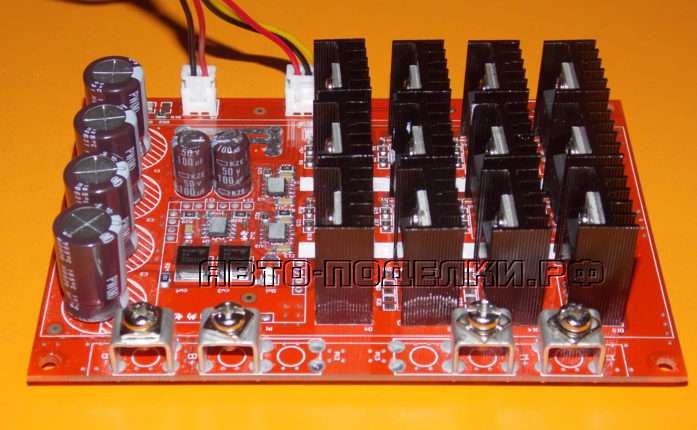

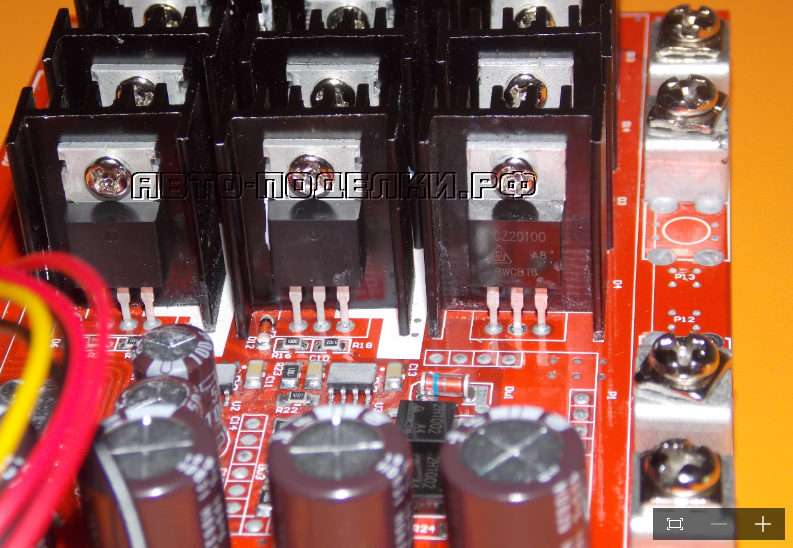

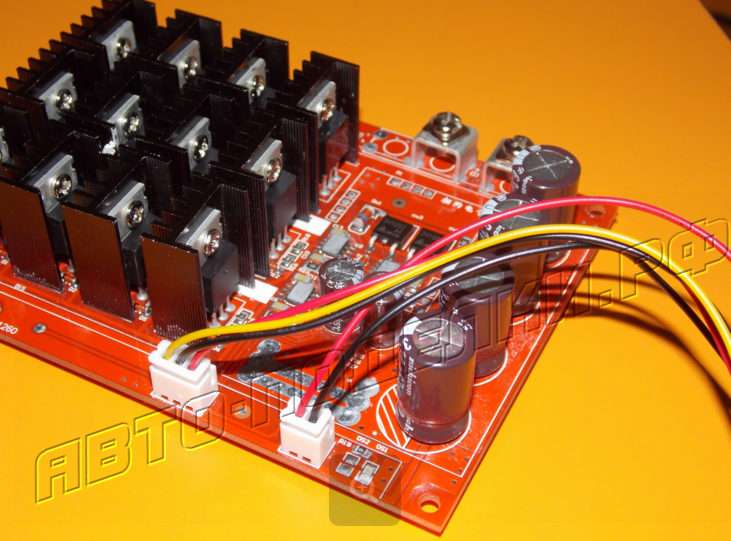

На плате 12 трехвыводных компонента в корпусе ТО220, у каждого свой теплоотвод, из них 4 являются диодами , а остальные 8 – полевые транзисторы .
Китайские инженеры затерли очень многое на плате, в том числе и полевики (точнее они вообще без маркировки).

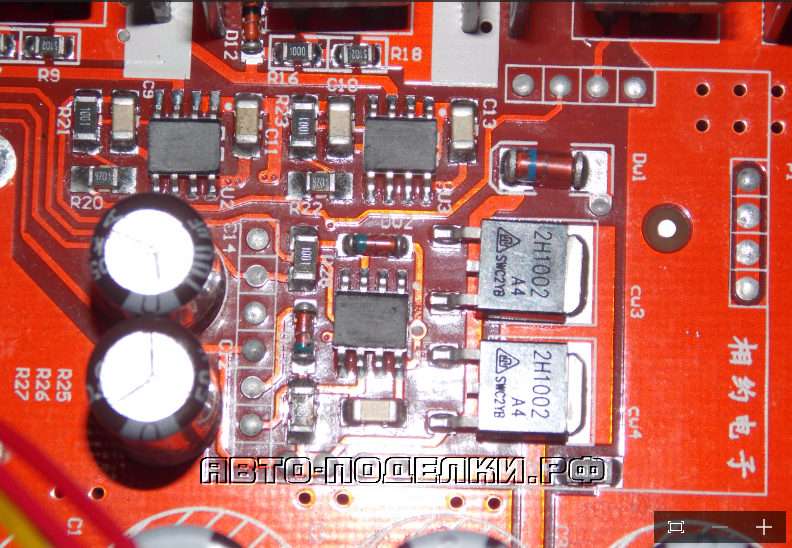

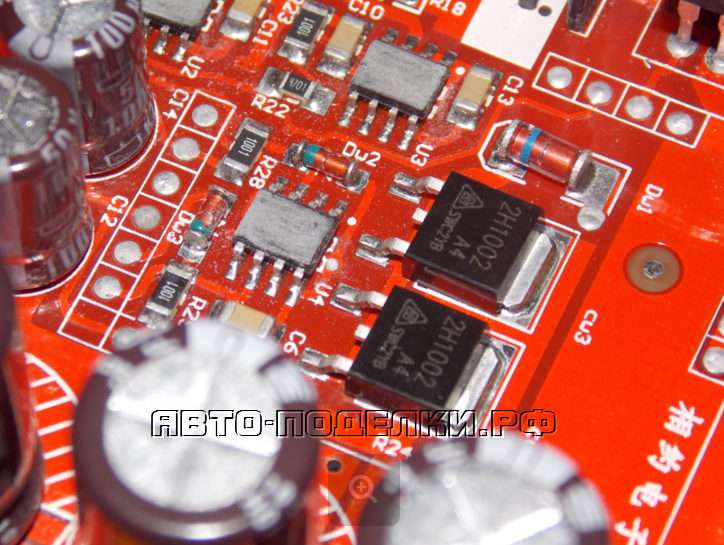

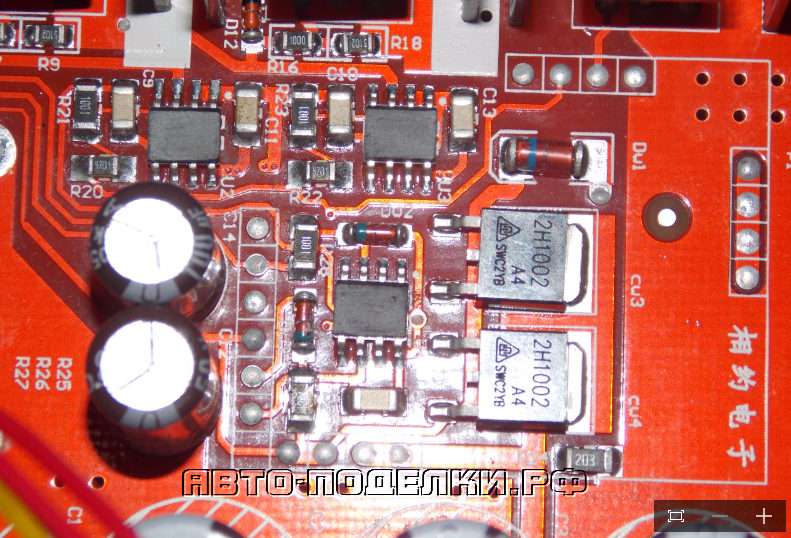

Имеется задающий генератор, на выходе которого установлен делитель. Таким образом получено два аналогичных сигнала, которые поступают на двайвера, а их две.
Каждый драйвер управляет линейкой полевиков ( 4 шт) в итоге силовые выводы всех полеввиков включены параллельно.
Схема очень продуманная, но одного китайцы не учли – не имеется защита от кз на выходе.
Вообще это уже второй подобный модуль у меня, в первом варианте был установлен низкоомный шунт – беседа с продавцом подтвердила, что это токовый шунт, с которого берутся показания для системы защиты, т.е фиксируется падение именно на этом шунте, но когда плата доехала я был в шоке – шунт имеется, но на плате попросту не установлены компоненты схемы защиты , таким образом шунт играет роль банальной перемычки, в итоге эта плата сгорела в один прекрасный миг.
А та плато , о которой сегодня беседуем, пока жива и здорова, но опять же – очень уязвима из-за отсутствия защит.
По схематической части все стандартно – мощный шим регулятор оборотов для движка, важно не превысить максимально допустимое входное напряжение (50 Вольт макс) а то сгорит схема стабилизатора, который обеспечивает питание для шим микросхемы и драйвера.
Регулировать яркость галогенных ламп и других пассивных нагрузок тоже можно без проблем. Проверял регулятор под нагрузкой в 30 Ампер , ключи еле -еле теплые , не смотря на маленькие теплоотводы, хотя это стоило ожидать, ведь шим управление гораздо эффективнее, чем линейное.
