Для построения инвертора с преобразованием напряжения из 12 В постоянного в 220 В переменного напряжения есть достаточно много схем в сети, одни отличаются довольно сложной конструкцией и расчетом, другие весьма просты.
Рассмотрим достаточно простой преобразователь собрать который возможно даже человеку, не особо разбирающемуся в электронике. Нужно иметь только нормально заряженный АКБ. На представленной ниже схеме изображен двухтактный преобразователь на двух мощных полевых транзисторах.
Параметры для подбора транзисторов следующие: рабочее напряжение до 100 В, максимально допустимый ток 40 А. Сразу отметим, что выходная частота будет составлять не 50 Гц, а несколько кГц, это чтобы не возникло желания запитывать какие-нибудь бытовые приборы с активной нагрузкой.
В этом случае лучшее что может случиться ваш прибор просто сгорит. Все диоды, используемые в схеме должны быть высокочастотными, в качестве них могут быть использованы следующие модели: UF4007, HER207, HER307, HER308, MUR460. Для обеспечения безопасного переключения транзисторов на затворах полевиков устанавливаются стабилитроны, защищающие их от перенапряжения.

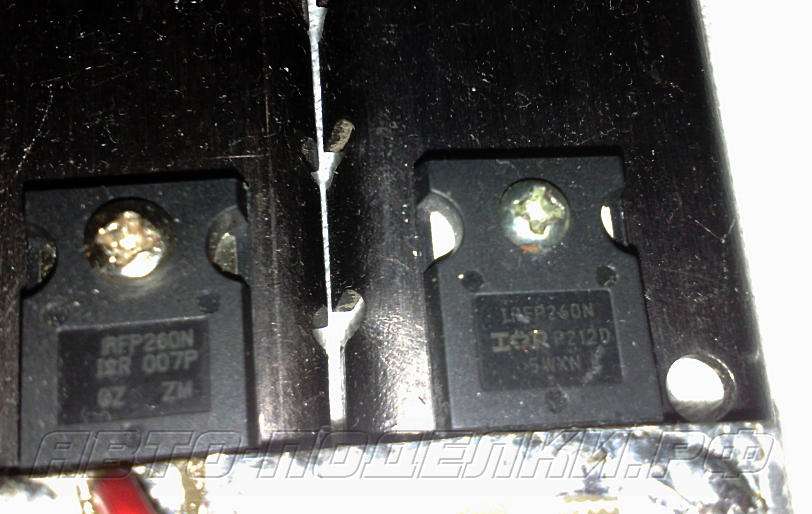

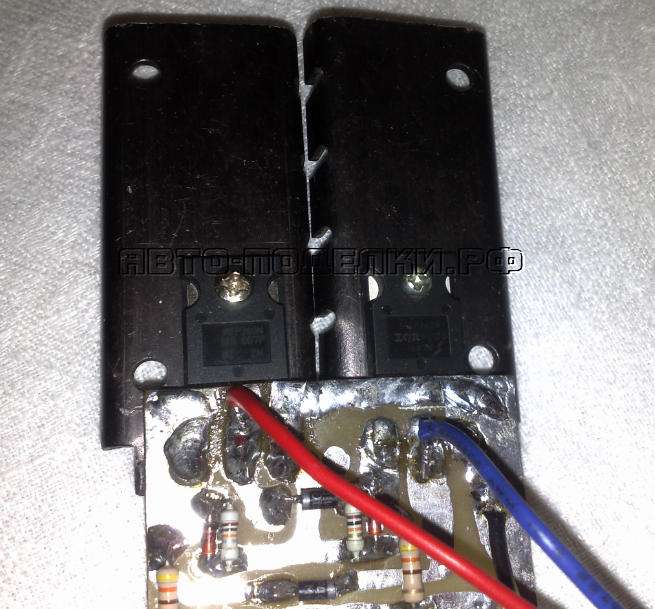

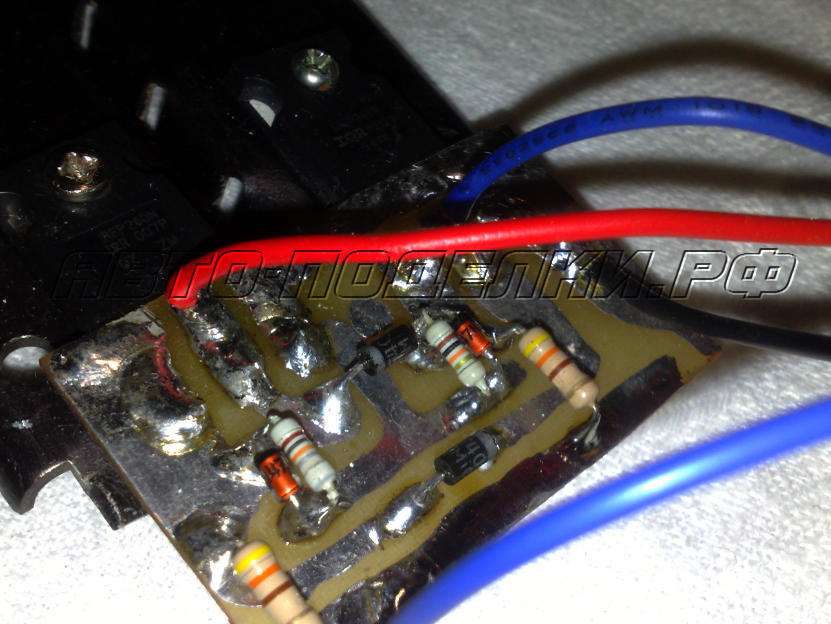

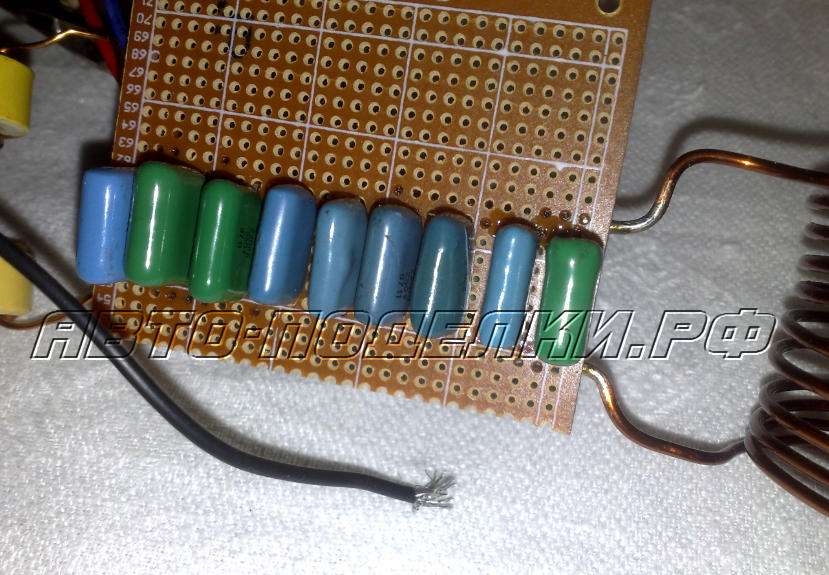

Естественно полевики устанавливаем на теплоотвод, либо на один, но при этом изолируем каждый слюдяной прокладкой, либо на разные теплоотводы. Резисторы номиналом в 470 Ом, необходимо брать мощностью не менее 2 Вт, при коммутации транзисторов возможен небольшой нагрев этих элементов.
В каком-то роде достоинством схемы является трансформатор, его можно в принципе не мотать! Достаточно взять трансформатор с любого старого компьютерного блока питания и подключить в обратном порядке. Т.е. первичную обмотку сделать вторичной, а вторичную первичной, тем самым он у нас из понижающего преобразуется в повышающий трансформатор.
Единственное что придется намотать это дроссель. В качестве сердечника берем также со старого компьютерного блока ферритовое кольцо с любого использующегося в компьютере дросселя. Сматываем обмотки и перематываем проводом суммарным сечением не менее 3 мм? 6-12 витков. Можно взять три провода сечением 1 мм?.
Напомним, что выходной напряжение хоть и составляет 220В, но является высокочастотным, поэтому подключать его к бытовым приборам с активной нагрузкой нельзя! При желании можно соорудить выпрямитель на высокочастотных диодах с рабочим напряжением до 600 В и установить его на выходе представленной в статье схемы, при этом доработав сам прибор убрав оттуда выпрямительный мост, при условии, что в приборе нет понижения рабочего напряжения.
Также отметим, что напряжение после выпрямителя смертельно опасно! Поэтому экспериментировать особо не советуем.
Автор; АКА Касьян

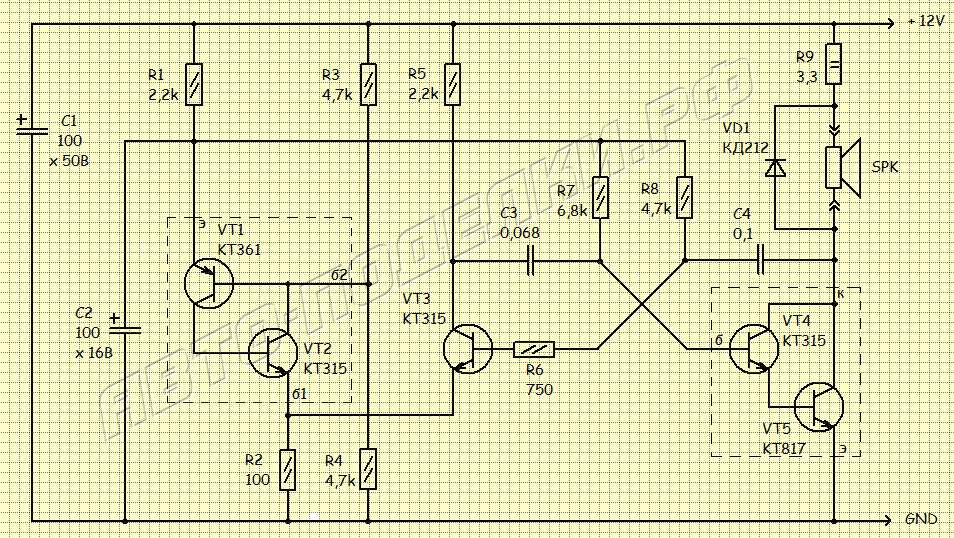

Все вроде логично,кроме одного но… Принципиальная электрическая схема,представленная в данной статье, это схема мультивибратора с меняющейся тональностью, проще говоря сирена… Но никак не преобразователь напряжения…
