Тема может и не новая, но по сей день актуальная. В сети описано множество способов повышение напряжения заряда аккумулятора. На авторство не претендую, но данный способ не встречал и хочу поделиться своим опытом переделки “таблетки” генератора.
Как известно, в зимнее время при включенных потребителях напряжение бортовой сети падает до 12,8-13,5 В и соответственно недозаряжает АКБ. Я пошел, как считаю, по наименьшему пути сопротивления, путем включения вольтдобавки в электронную схему стабилизатора (таблетку).

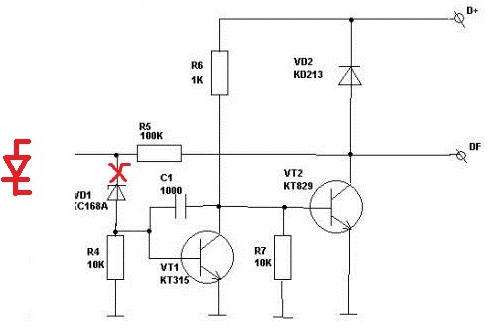

Стабилитрон VD1 обеспечивает стабилизацию половины напряжения возбуждения генератора, таким образом при добавлении диода на нем возникает дополнительное падение напряжения, что обеспечивает отключение напряжения возбуждения генератора при большем напряжении.
Ну а теперь как на практике все это осуществить.

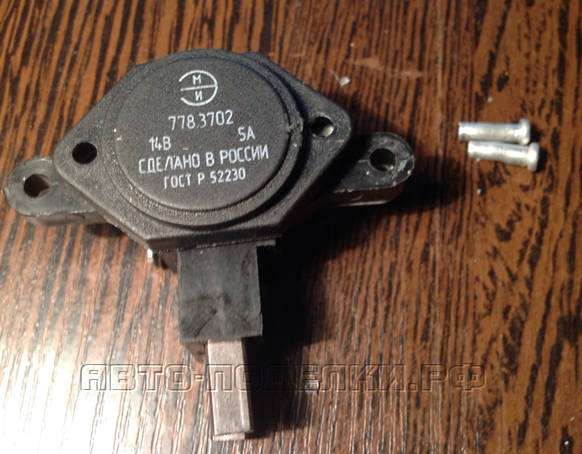

Берем реле регулятор, высверливаем заклепки и снимаем крышку.

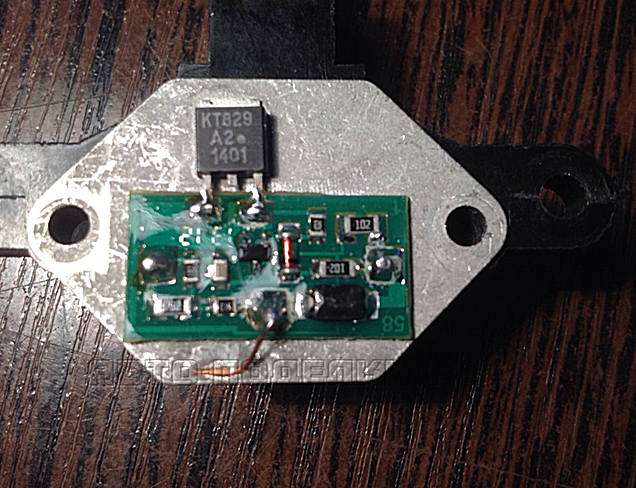

Аккуратно удаляем компадум с платы, можно отверткой, можно жесткой щеткой. Нужный нам стабилитрон (для тех кто не совсем знаком с радиотехникой) стеклянная колбочка с полоской. Полоска обозначение “Минус”. Выпаиваем стабилитрон и припаиваем к нему диод “минус к минусу”. Получившуюся сборку впаиваем обратно.
Вот что получилось. Далее все заливаем герметиком и закрываем крышку. Можно продублировать винтами.
При использовании диода 1n004 напряжение зарядки без нагрузки 14,8 вольт. При всех включенных потребителях 13,8 -14,2 В.
Автор; Александр Родин Щелково, Московская область
