Подсветка колец AUDI

Доброго всем времени суток! Руки снова зачесались когда нашел в гараже колечки от старой сломанной решетки…

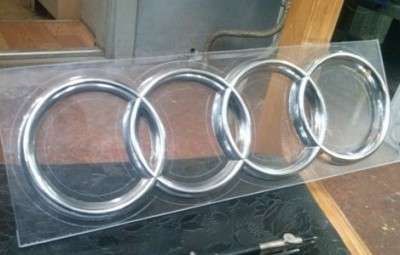

Как обычно долго собирался с мыслями, как, что, откуда куда и зачем… Для начала выстругал из оргстекла копию своих колечек, только больше на 2-3 мм…

Снимок3 Снимок4 Снимок5

после колечки долго валялись пока я искал светодиоды…
через пару недель нашел ленту с нужными диодами и начался кропотливый процесс пайки и монтажа… выпаивать диоды с ленты не стал, т.к. есть опасность перегреть их, и лишний раз дёргать судьбу за яйц…хвост не хотелось… поэтому просто вырезал их оттуда ножницами))))

Снимок6 Снимок7

изготавливать плату как обычно желания небыло, поэтому продолжил колхозить… вырезал из мягкого пластика колечки, наклеял куски двухстороннего скотча, а уже на него — диоды…

Снимок8 Снимок9 Снимок10 Снимок11 Снимок12

паял всё по месту используя проводочки от “витой пары”…
после проверки на работоспособность

Снимок13

решил залить всё силиконом для герметичности и защиты от окружающей среды… Залил… но после высыхания было обнаружено что не горят три куска по три диода(((( матерился сильно… очень сильно… но выбора небыло, пришлось вновь частично расковыривать застывший силикон и “лечить” неработающие куски… оказалось что на двух кусках оторвались контакты на резисторах (скорее всего когда упихивал их в колечки) и на одной ни с того ни с сего сгорел один светодиод…
после лечения вновь промазал всё силиконом, испытал, на этот раз всё гуд!

Снимок14

собрал всё воедино… родные кольца к изготовленным крепил при помощи того-же силикона + 3 родные заклёпки… всю конструкцию крепил заранее вкрученными в изготовленные кольца болтиками (фоты к сожалению сделать забыл)
После прикрутил всё на место дальнейшей эксплуатации и подключил к габаритам через стабилизатор L7812CV…

Снимок15 Снимок16 Снимок17
