Для того чтобы заряжать аккумуляторы, необходимо иметь ЗУ. Особенно внимательно нужно относиться к аккумуляторам с большой емкостью. Представляем вашему вниманию простую схему мощного зарядного устройства, которое способно заряжать даже машинные аккумуляторы, емкость которых достигает 120 ампер. При этом мощность сборного ЗУ можно варьировать от ноля до 24 вольт.

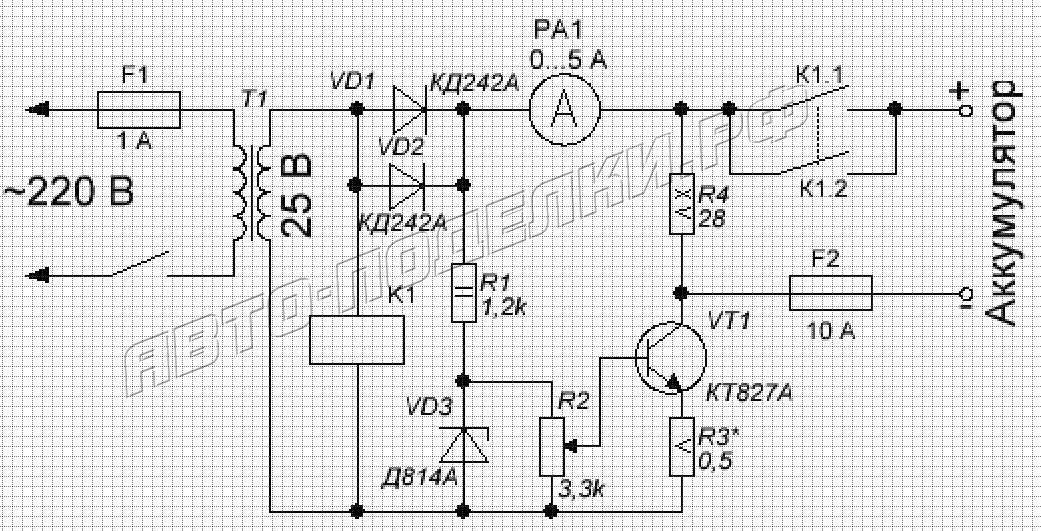

Схема нового устройства такова, что не нуждается в дополнительных настройках. В ней присутствует минимальное количество элементов для полноценного функционирования.
Основу составляет мощный транзистор. Используется отечественный элемент марки КТ 827. Переменник R2 регулирует напряжение на выходе. Какой трансформатор возьмёте, такой и ток будет на выходе.
Обычный трансформатор можно найти в приборах бесперебойного питания. Минимальная мощность искомого трансформатора будет составлять 200 ватт. Однако более мощные трансформаторы будут иметь мощность до 1 киловатта. В трансформаторе имеется три основных выхода. Обмотка будет играть роль понижения силы тока. То есть будет использоваться вторичная обмотка.
Используется обычный сетевой понижающий трансформатор. На выходе будет образовываться переменное напряжение от 0 до 24 вольт – примерно 15 ампер. Однако все зависит от мощности самого трансформатора.
Отвод от середины – это средний вывод трансформатора. Его не стоит использовать в нашей схеме. А крайние выводы с трансформатора подключаются к схеме. Понадобится и реле. Можно использовать обычное реле с током до 15 ампер. Можно снять устройство со старого стабилизатора напряжения.
Привычные диоды заменяем выпрямительными диодами. Важно, чтобы их ток был в границах 10-15 ампер. КД213 – самый лучший вариант. Можно применять и более мощные диоды, которые снимаем со старой компьютерной платы.
Понадобится резистор типа R4. Его номинал должен составлять 28 Ом. Мощность резистора необходима до 20 ватт. При работе резистор сильно нагревается. На теплоотвод обязательно нужно ставить транзистор КТ827. Именно на нем будет рассеиваться основной поток мощности.
Резистор эмиттерный тоже нужно брать как можно мощнее – до 5 ватт. Ведь мощность ограничителя также имеет свои пределы. Резисторы можно выбирать с сопротивлением до одного Ома.
В некоторых случаях необходимо использовать систему принудительного охлаждения. Можно установить обычный кулер с блока питания компьютера. Лучше всего его подключить от отдельного источника питания на 12 вольт. Так, используется средний вывод из катушки трансформатора. Напряжение выпрямляется обычным мостом.
