“Крякалка” своими руками, схема.

Представляю схему крякалки, также называемой как сирена. Схема выполнена на микроконтроллере Pic12F629, и хороша тем, что у неё есть 2 режима сирены – WAil и Yelp. Также имеется звуковые эффекты, крякалка и конец звука Wail.

"Крякалка" своими руками, схема.

Режимы сирены можете послушать ниже

– Wail

– Yelp

"Крякалка" своими руками, схема.

Полицейская сирена управляется следующими кнопками – S 1, S 2, S 3 и S 4, ниже представлены значения.

S 1 – режим крякалки
S 2 – Режим Wаil но нажав еще то вкчючится другой режим – Yelp.
S 3 – Конец звукого эффекта Wаil.
S 4 – Выключает сирену Wаil, Yelp и конец сирены wail.

"Крякалка" своими руками, схема.

В схеме есть усилитель звука построенный на транзисторах, также стабилизатор  на микросхеме 78L05, который питает микроконтроллер. УМЗЧ можете построить на микросхемах TDA1558, TDA1562, которые питаются от 12 Вольт. Транзисторы можно поставить типа KT818, KT819 или другие аналоги больше 2 Ампер. Не забываем последние
поставить на теплоотвод.

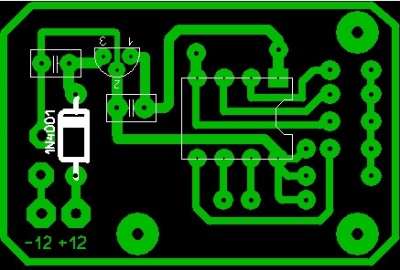

Печатка в формате lay  СКАЧАТЬ…

Прошивка СКАЧАТЬ…
