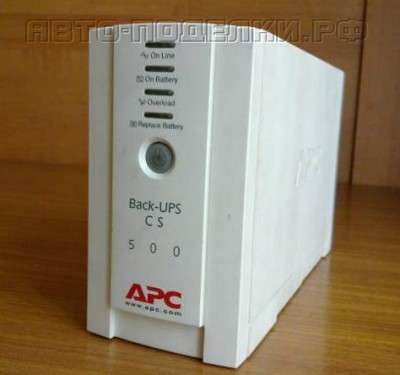

Есть хорошее применение для старых источников бесперебойного питания, которые не используются из-за небольшой неисправности или потому, что нерентабельна замена батареи. У меня есть такой блок, выпуска середины 90-х, с давно негодной батареей. Его я и буду переделывать.
В этих ИБП обычно установлены герметичные кислотные аккумуляторы, которые можно легко вынуть, выкрутив 1-2 винта через дверцу в нижней части. В моем случае оказалось, что батарея раздулась, протекла, покрыв отсек белыми кристалами кислоты. Поэтому понадобилось снять корпус для ее удаления и очистки.
Электрическая модификация
Предполагаем, что электроника исправна, тогда переделка состоит в следующем:

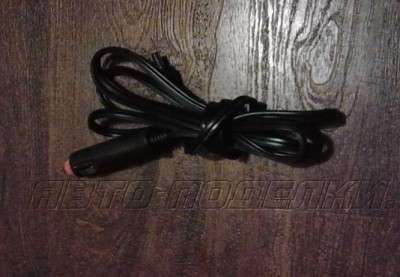

1. Отключаем сетевой кабель. Срезаем сетевую вилку и припаиваем разъем для 12В. Хотя этот шнур будет работать, лучше использовать другой, с большим диаметром проводов. Низкое напряжение и постоянный ток означают высокие значения по амперажу, следовательно, нужны более толстые провода.
2. Вставляем новый кабель в штатное отверстие и укрепляем стопором.
3. Отсоединяем провода от автоматического выключателя. Один провод нового кабеля припаиваем к заднему контакту автоматического выключателя.
4. Подключаем провода аккумуляторной батареи к новому входу. Один провод соединяем со 2-ым контактом автоматического выключателя. Другой – со вторым проводом нового кабеля. СЛЕДУЕТ СОБЛЮДАТЬ ПОЛЯРНОСТЬ! Обычно на автомобилях красные провода это “+”, а черные “-”.
5. Модифицируем механический выключатель на передней панели так, чтобы блок работал сразу при подключении разъема (можно также применить двухпозиционный выключатель). Часто они имеют 3 позиции. “Общий” обычно находится посередине, значение 2 других определяем тестером при нажатии выключателя. Соединяем общий с контактом тест/сеть вкл.
Тестирование
Проверяем работоспособность, правильные значения напряжения и частоты.
Для их настройки в этих блоках обычно есть подстроечные резисторы.
Осторожно! Присутствует высокое напряжение в 220В!
Использование
Собираем корпус. Новый инвертор можно использовать для ноутбука и т.д. Не подключайте к нему приборы, где есть двигатели. Для ИБП рекомендуется, как правило, нагрузка не более 75% от выходной мощности. Если вы не использовали достаточно толстый провод и вилку, я бы рекомендовал уменьшить эту цифру до 50-60%.
