Многие автомобилисты, наверное, были бы рады установить в своей машине приспособление, при помощи которого, без всяких усилий и, не снимая клемм с аккумулятора, можно было бы отключить массу автомобиля.
В этой статье речь пойдет именно о таком устройстве, а точнее об электрическом выключателе массы.
В установке данного прибора нет ничего сложного, так как данный выключатель вы можете приобрести в любом магазине автотехники и с легкостью прикрепить его под капотом вашего автомобиля.
Также существует тип выключателей масс, типа РАД1, с дистанционным управлением. С таким типом выключателей вы сможете выключать электрическую сеть автомашины прямо из салона, не открывая в лишний раз капот автомобиля. Правда, само это устройство остается под напряжением и немного отличается от установки обычного выключателя. Для его установки потребуется длинный кабель с отрицательным зарядом, который нужно будет прокладывать непосредственно от массы к салону автомобиля, заранее просверлив небольшое отверстие около щитка моторного отсека.
В данной схеме представлен выключатель массы, без каких либо механических контактов. Такой вид выключателей более надежный и может прослужить вам длительное время.
Также это приспособление можно использовать как противоугонное устройство, так как переключатель массы имеет два полупроводниковых прибора это 2х ватный транзистор, представленный на электрической схеме, и 1-ваттный диод.
Транзистор служит в качестве электромагнитного реле, которое при наличии даже слабого тока, срабатывает на главном электроде. Слабый ток можно подать замкнув маленький выключатель типа S1, который заранее должен быть, установлен в салоне автомашины.
В этом случае, при подаче тока, 2-ваттный транзистор откроется, при этом сопротивление на много уменьшится и через данный прибор сможет проходить незначительное электричество. Но стоит учесть, что транзистор может пропускать ток только в одном направлении, а именно от аккумулятора к самой бортовой сети автомобиля.
Для того чтобы аккумулятор смог подзаряжаться непосредственно от генератора автомобиля, устанавливаем диод VI в обратной от него полярности.

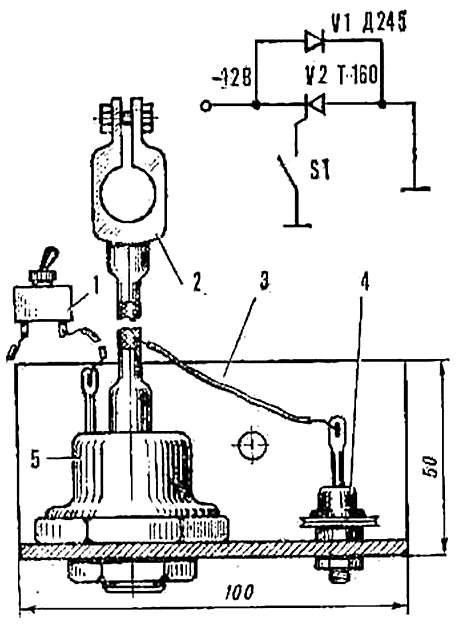

В схеме представлено: 1-выключатель; 2-крепежная клемма; 3-дюралевый уголок; 4-диод; S-транзистор.
В данной схеме показано само устройство электрического переключателя массы. На дюралевом уголке, размером 50x50x3мм и длинной 100мм, установлены два полупроводника. На одной полке просверлены две дырочки, одно размером 21мм для транзистора, и второе размером 62мм для электрического диода со средним показателем мощности.
На другой стороне полки просверлено отверстие для болта, с помощью которого вся устройство будет крепиться к кузову автомашины. Все соединения скреплены многожильным проводом, а вывод катода транзистора соединен к накидной клемме аккумулятора с помощью провода имеющего металлическую оплетку.
После изготовления, готовое устройство необходимо поместить в кожух из металлического изделия, заранее покрашенный в цвет кузова автомашины. Для того чтобы не создавать лишние отверстия в кузове автомашины, стоит найти держатели, которые крепят тормозную трубку к отсеку двигателя. В этой трубке аккуратно выбейте донышко. В итоге должно получиться небольшое 5-миллиметровое отверстие между отсеком двигателя и салоном автомобиля. Через это самое отверстие продеваем управляющий кабель.
Далее отсоединяем чехол, который закрывает рулевую колону, в нем необходимо просверлить дырочку небольшого диаметра и установить выключатель. В этом выключателе должно быть два вывода, к одному из них присоединяем главный провод, а к другому провод, который подсоединен к массе автомобиля.
На любом диоде или тиристоре будет падение напряжения.Поэтому фактическое напряжение в электросистеме авто будет меньше на величину падения.
