Привет. Наверное тема драйвера не нова, на днях подсказал человек со стжем в электронике, что конденсаторы электролитовые можно заменить на твердотельные в корпусе SMD 0805 наминалом 0, 33 мкФ и диод на входе, 0, 1 мкФ на выходе. Очень экономит место. Фото далее.

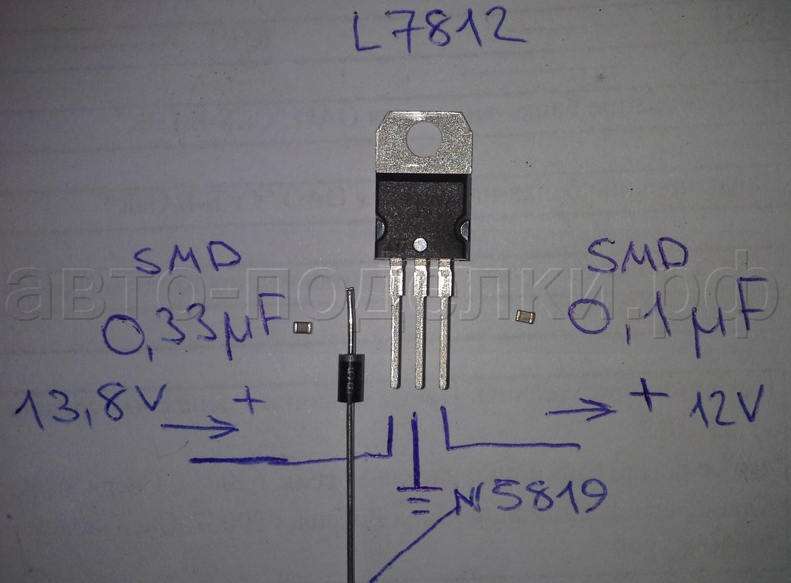

Так раскидал чтоб не перепутать где что, по конденсаторам не поймешь его наминал

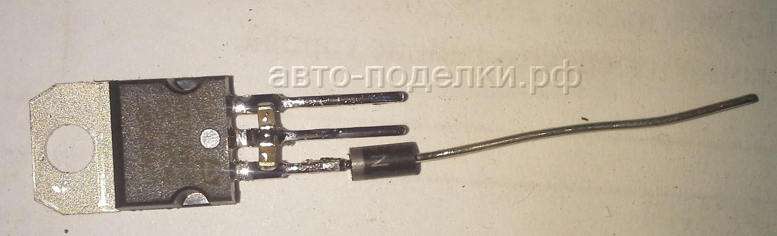

Спаял в кучу, проверил все хорошо

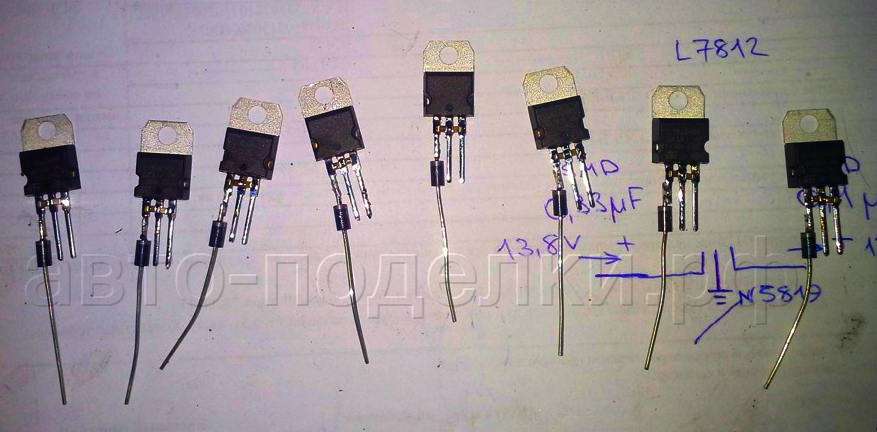

Выходное напряжение из 8 собранных показатель от 11.82В до 12.11В
Вата а не схема. Это стабилизированное напряжение с защитой от обратной полярнлсти. А светики выходят из строя по току. Так что это обычный фильтр получается. А собирать надо LM317 и вычислить резистор. Для полной стабилизации перед LM317 можно поставить LM7812 и диод с кондеями…
