LED-подсветка подстаканников

Всем любителям яркой LED-подсветки посвящается. Начнем с простенького – подсветки подстаканников. Для этого понадобятся такие материалы: белое матовое оргстекло, тюбик клея, лента светодиодов SMD 3528 на 12 В и прямые руки.

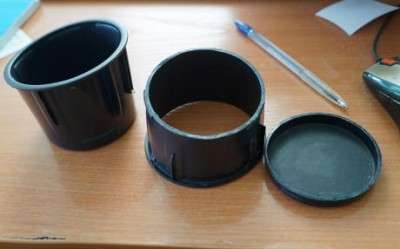

Приступим. Вынимаем подстаканники и аккуратно отрезаем донышко, приблизительно 2 см от низа.

LED-подсветка подстаканников

Далее необходимо вырезать круг из оргстекла. Для этого берем циркуль и делаем два очертания.

Снимок21Снимок23

Наружный диаметр круга не должен превышать диаметр максимального отверстия обшивки, куда вставляются подстаканники. Внутренний диаметр отверстия равняется внутреннему диаметру донышка подстаканника .

Теперь самое сложное. Нужно ровно вырезать круг из оргстекла, как на рис.  Для этого понадобится дрель с коронками нужного размера или лазерный резак. Даже не пытайтесь выполнить срез лобзиком. Ничего хорошего из этого не получится.

Теперь берем клей и вклеиваем круг из оргстекла в подстаканник.

LED-подсветка подстаканников Снимок25 Снимок26 Снимок27 Снимок28

Когда клей засохнет, нужно будет убрать сопли.

Теперь отрезаем полоску из 15 светодиодов и монтируем ее на донышко подстаканника, предварительно припаяв провода питания .

LED-подсветка подстаканников Снимок30 LED-подсветка подстаканников LED-подсветка подстаканников фото

Для того чтобы свет светодиодов не рассеивался а светил прямо во вставку из оргстекла, необходимо обернуть низ подстаканника в фольгу.

LED-подсветка подстаканников

Теперь подключаем провода к сети автомобиля так, чтобы подсветка загоралась одновременно с включением габаритных огней. Ставим подстаканники на место и любуемся результатами своих трудов.

LED-подсветка подстаканников

Если вы смогли сделать это, можете смело приступать к сооружению подсветки днища и дисков автомобиля.
