Добавляем в ДХО -стробоскопы своими руками

Данная поделка, а именно как добавить стробоскопы к ДХО, имеет свои плюсы и минусы, но думаю это не остановит умельцев или того, кто захочет повторить данную схему. Плюсы — можно накрутить практически все, на что способна фантазия, простые схемы на логике нервно курят пачками сигареты без фильтра и плюс — достаточно простая схема и недорогая для самостоятельной сборки. Минусы — понять и раскурить алгоритм настройки дано далеко не каждому, здесь нужен логический склад ума и понимание основ. Да и микроконтроллер прошить не каждому дано.
Готовая поделка небольшого размера и с меньшим количеством применяемых радиодеталек:

Добавляем в ДХО -стробоскопы своими руками

На обратной стороне виден клеммник, правда в отличии от прошлых поделок он меньшего размера, с шагом ножек 3.5мм:

Добавляем в ДХО -стробоскопы своими руками

Подключаемые ножки клеммника:

Снимок138

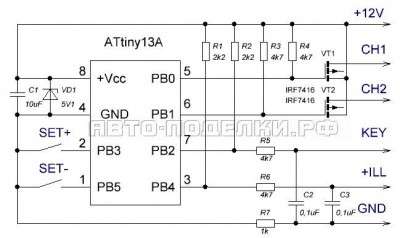

Принципиальная схема:

Добавляем в ДХО -стробоскопы своими руками

Теперь описание назначений слов на картинке, приведенный в ниженаписанном алгоритме работы и настройки:

Снимок140

Алгоритм работы:

Режим работы ДХО:

При подаче питания на вход, если нету плюса габаритов ILL, ДХО горят в полную яркость.
Если есть плюс габаритов, то яркость будет зависеть от настройки яркости кнопками SET на плате.

Яркость при этом может быть от нуля до максимума. Пример реализации: Включили зажигание — ДХО горят на полную. Включили габариты — ДХО притухли и горят в пол накала. Яркость ДХО при включении-отключении габаритов меняется плавно. Так же есть одна тонкость: активный сигнал на входе габаритов — минус.

То есть, если не подключать к этому входу провод габаритов, то схема будет в режиме габаритов и кнопками можно регулировать яркость.

Режим работы строба:

Если подать массу на вход KEY ДХО начнут стробить. Стробить будет до тех пор, пока входе KEY будет масса.

Алгоритм настройки:

Настройка яркости ДХО:

Если подан плюс на вход ILL, то кнопками на плате SET можно регулировать яркость.
Нажали и удерживаем кнопку минус — яркость плавно уменьшается. нажали кнопку плюс — увеличивается. Время полного розжига от минимума до максимума 1.3 секунды. Частота ШИМа на выходе 295 Герц

Настройка стробов:

Стробы должны быть включены, то есть подана масса на вход KEY. Нажатие одновременно на обе кнопки SET на плате и удержание в нажатом состоянии этих кнопок приводит ко входу в режим настройки стробов. При этом ДХО начнут делать моргания. Отжатие кнопок настройки после нужного числа морганий приводит ко входу в нужный пункт настройки. При этом стробы начинают стробить, а последующее нажатие на кнопки SET плюс или минус приводит к настройке нужного пункта.

Запоминание настроек каждого пункта происходит при снятии массы со входа включения стробов. Если нужно не сохранять настройку пункта, то достаточно снять питание со схемы и настройки не сохранятся.

1 пункт — настройка количества вспышек:

Кнопкой “плюс” нащелкиваем увеличение количество вспышек в одной пачке,
кнопкой “минус” — нащелкиваем уменьшение. Диапазон от одной вспышки до 127.
Так же этим пунктом можно нащелкивать тип строба:

а) обычный — вспышки строба, далее пауза, ДХО в паузе не горят.
б) Инверсный — вспышки строба, далее пауза, ДХО в паузе горят.

Количество вспышек и тип строба нащелкиваются последовательно друг за другом.
Пример, если нащелкивать кнопкой SET “+”:

1.- 1 вспышка, обычный;
2.- 1 вспышка, инверсный;
3.- 2 вспышки, обычный;
4.- 2 вспышки, инверсный;
5.- и т.д., до 127 вспышек.

2 пункт — настройка паузы между пачками вспышек стробов каждого канала.
Кнопкой “плюс”, нажатием и удержанием этой кнопки пауза увеличивается
Кнопкой “минус”, нажатием и удержанием этой кнопки пауза уменьшается.

3 пункт — настройка ” скорости” стробов:
Кнопкой “плюс”, нажатием и удержанием этой кнопки скорость увеличивается
Кнопкой “минус”, нажатием и удержанием этой кнопки скорость уменьшается.
Эта настройка пропорционально меняет ширину каждой вспышки и паузу между вспышками (не путать с настройкой паузы между пачками!).

4 пункт — настройка скважности, или оно же, менее точно, ширина паузы после каждой отдельной вспышки в пачке
Кнопкой “плюс”, нажатием и удержанием этой кнопки скважность увеличивается
Кнопкой “минус”, нажатием и удержанием этой кнопки скважность уменьшается.
Минимальное значение: 50/50 — длительность вспышки равна длительности паузы
Максимальное значение: 1/3

Сброс в заводские установки:
Стробы должны быть включены, то есть подана масса на вход KEY. Нажатие одновременно на обе кнопки SET на плате и удержание в нажатом состоянии этих кнопок, с последующим морганием ДХО более десяти раз и отжатием кнопок настройки приведет к сбросу в заводские установки.

Заводские параметры:

  • 4 вспышки в каждой пачке строба
    4 пачки стробов в секунду (два — первый канал и два второй канал)
    50/50 — скважность
    0.12 секунд — пауза между пачками
    50% — яркость в режиме габаритов.

Исходники, прошивка, модель протеуса и все необходимое для самостоятельной сборки: скачать…

Видео описания работы и настройки, долго и нудно:

Автор; Степан Палыч   г.Волгоград
