Этот блок питания был специально разработан для друга, который часто ездит в своем автомобиле на большие расстояния. Проблема в том, что батарея в его ноутбуке садится, прежде чем он доезжает до места назначения. Поэтому мы решили собрать DC-DC преобразователь с 12В от автомобильного аккумулятора в 18В/5А для питания ноутбука.
После тестирования компактный блок питания для ноутбука выдает 18.5 В/ 3.5А, что совпадает с выходными параметрами сетевого адаптера ноутбука (см.фото).
Трансформатор может быть любой формы, даже кольцевой советского производства (кольца 2000НМ), но в моем варианте был взят сердечник из блока питания компьютера. Такие трансформаторы имеют габаритную мощность 200-300 ватт, что более, чем достаточно для нашего преобразователя напряжения. Заводские обмотки были удалены и намотаны новые.
Первичная обмотка – 2 х 6 витков с отводом от средней точки, вторичная обмотка -12 витков.

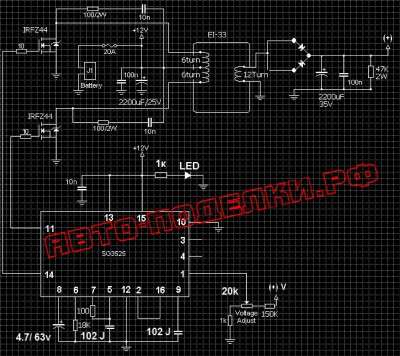

Схема основана на микросхеме ШИМ SG3525.
Выходное напряжение блока питания можно регулировать от 17,1В до 24,2В потенциометром 20кОм (на выводе 1 микросхемы). С выходов 11 и 14 импульсы поступают на MOSFET транзисторы двухтактного преобразователя.
Предусмотрена светодиодная индикация включенного состояния устройства (LED).
Устройство в режиме ожидания потребляет не более 150мА, основная достопримечательность – наличие стабилизированного выходного напряжения, а это значит, что на выходе напряжение будет держаться стабильно (в заданном пределе) не зависимо от перепадов входного напряжения (напряжения источника питания). Выходные выпрямительные диоды – сборка Шоттки, которую можно снять от того же компьютерного бп, они держат токи в пару десятков ампер, что более, чем достаточно.
Снабберные резисторы 100 Ом 2 Ватт будут нагреваться, не стоит пугаться, это нормальное явление.
