Установка парктроников в ВАЗ 2114 своими руками

Всем доброго времени суток! Уже как две недели лежат у меня парктроники, которые я заказал еще до НГ и ждал подходящего момента их установить. Наконец то процесс пошел, дело сдвинулось с мертвой точки.
Как обычно вина всему лень, лень и еще раз лень. Ну и время конечно, которого у меня как обычно очень мало.

Сначала перекинул бампер на временный, родной ушел на шлифовку, грунтовку. Как только его загрунтовали, мне позвонили и я приехал с рулеткой, дрелью и фрезой на 22мм.

Установка парктроников в ВАЗ 2114 своими руками

Разметил и рассверлил

Потом парктроники томились на заднем сиденье. Пока вчера не услышал звонок:
— Можешь приезжать, покрасили твой бампер.
— Ок!
К 11 утра я прибыл в теплый бокс, увидел свой покрашенный бампер. По сравнению со своим текущим покоцанным он был шикарен.

покрашенный бампер

Свежекрашенный

Ну что приступил к снятию…один раз бампер уже снимал и теперь сделал это быстро.

снятый бампер для парктроников

Бедолага

Снял временный бампер,

Снял временный бампер, воткнул датчики в новый

1. 4 шурупа посередине открутил отверткой
2. 4 болтика на 10* (по два болтика на сторону) открутил со стороны подкрылок.

Снял крепления со старого бампера и поставил на новый. Когда в первый раз снимал бампер я хотел их открутить, когда бампер был еще на машине…мучался часа 2 пока не догадался что откручивать их не нужно и бампер снимется и без их откручивания.

Крепления самого бампера

Крепления бампера

Открутил задние фонари, пропустил проводку в салон. Два провода пропустил с правой стороны, два с левой. Как видно на фото, фонари держаться на 4 болтах.

пропустил проводку в салон

Открутил фонари и пропустил в салон проводку. Закрепил блок парктроников на акустической полке изнутри на маленькие саморезики.

Закрепил блок парктроника сюда

Закрепил блок сюда

Все проводку потом конечно же спрятал под обшивкой. Прозвонил методом тыка колодку фонаря. “+” приходит после включения “R” передачи — на зеленый провод. Отсюда и взял его, чтобы монитор включался при включении передачи заднего хода. “-” взял с кузова, накинув на болт крепления фонаря.

как подсоединить парктроник фото

Накинул на зеленый провод + после включения задней скорости

Протянул провод от блока парктроников к монитору в салон. Тянул под ковроланом, откручивал пороги. Монитор в салоне закрепил на самое приемлемое на мой взгляд место, вот тут:

сам монитор парктроника

Место для монитора

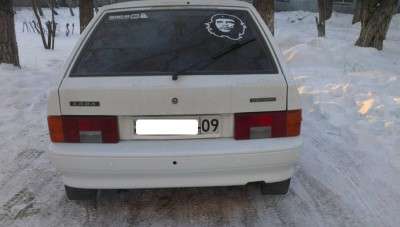

Вот результат проделанной работы:

это уже готовый вариант

Итог

С 5 дыркой долгая история =). Буду использовать под камеру заднего вида. Пока стоит заглушка.
Потом проверял их в работе, не хватает им немного реакции, любителям быстрого заднего хода они не помогут определить расстояние вовремя.

Медленно, без проблем все показывают. Истошно “пищать и краснеть” начинают когда до объекта сзади остается сантиметром 15-20. Можно смотреть на дисплей (там показывает расстояние), можно слушать пищалку. Если кому нужно, могу снять видео их работы.

Автор; С уважением!  LuckOff
