Часто при построении усилителя возникает проблема построения источника питания. Не всегда есть возможность купить или намотать трансформатор со средней точкой для двухполярного блока питания. В то же время можно найти готовый рабочий однополярный источник, например от старого оборудования или питать усилитель от бортовой сети автомобиля, катера и т.д. Кстати хочу сразу предложить отличный ресурс, где можно купить запчасти для вашего авто.

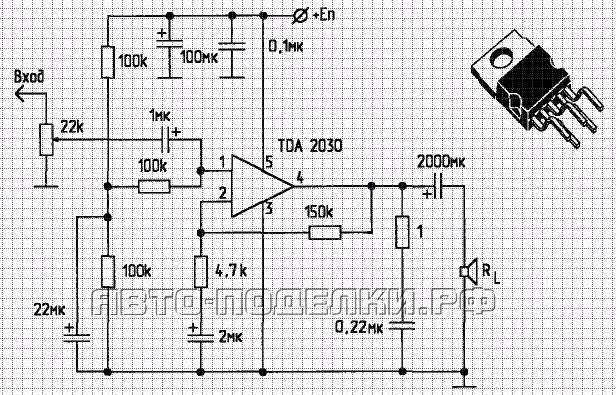

Для примера рассмотрим микросхему НЧ усилителя TDA2030. Она спроектирована для построения усилителей класса АВ. В тех. документации производителя показано типичное применение микросхемы с однополярным питанием.
Типичным для TDA2030 является выходная мощность 14Вт при питании 14В на 4 Ом-ной нагрузке (при коэффициенте искажений 0.5%). Максимальное значение однополярного питания 36В. TDA2030 имеет большой ток на выходе (до 3.5А), низкие значения перекрестных и гармонических искажений.
Кроме того, она имеет встроенную оригинальную (запатентованную) систему защиты от короткого замыкания, обеспечивающую автоматическое ограничение рассеиваемой мощности для того, чтобы сохранить рабочую точку выходных транзисторов в пределах области их безопасной работы. Также имеется типовая тепловая защита (отключение) при достижении 150?С.
Назначение каждого элемента на схеме и возможность изменения их номиналов показаны в таблице.
| Номинал | Назначение | Повышение номинала | Снижение номинала | |
| R1 | 150 кОм | петля замкнутой обратной связи | усиление возрастет | усиление уменьшится * |
| R2 | 4.7 кОм | петля замкнутой обратной связи | усиление уменьшится * | усиление возрастет |
| R3 | 100 кОм | смещение неинвертирующего входа | входное сопротивление возрастет | входное сопротивление уменьшится |
| R4 | 1 Ом | стабилизация частоты | возможна осцилляция на ВЧ при индуктивной нагрузке | |
| RA/RB | 100 кОм | смещение неинвертирующего входа | ухудшение ослабления ВЧ | расход мощности |
| C1 | 1мкФ | развязка по постоянному току | увеличивает частоту среза НЧ | |
| C2 | 2мкФ | развязка по постоянному току | увеличивает частоту среза НЧ | |
| C3 | 0.1мкФ | фильтр питающего напряжения | возможна осцилляция | |
| C5 | 100мкФ | фильтр питающего напряжения | возможна осцилляция | |
| C7 | 0.22мкФ | стабилизация частоты | возможна осцилляция | |
| CB | ~1/(2? B R1) В – полоса пропускания | частота среза ВЧ
| сужение полосы пропускания | расширение полосы пропускания |
| D1,D2 | 1N4001 | защита от пиковых напряжений |
* – петлевое усиление должно быть больше 24 дБ.
Печатная плата для приведенной схемы
TDA2030 следует установить на соответствующий радиатор. При однополярном питании не требуется электрическая изоляция между корпусом микросхемы и радиатором.
Печатка в формате .lay скачать…
