Давно мечтал себе стробоскопы в габариты своими руками и думаю, а чеб не попробовать. Попробовал, и получились не плохие стробоскопы… Итак схема.
Схема довольно не сложная

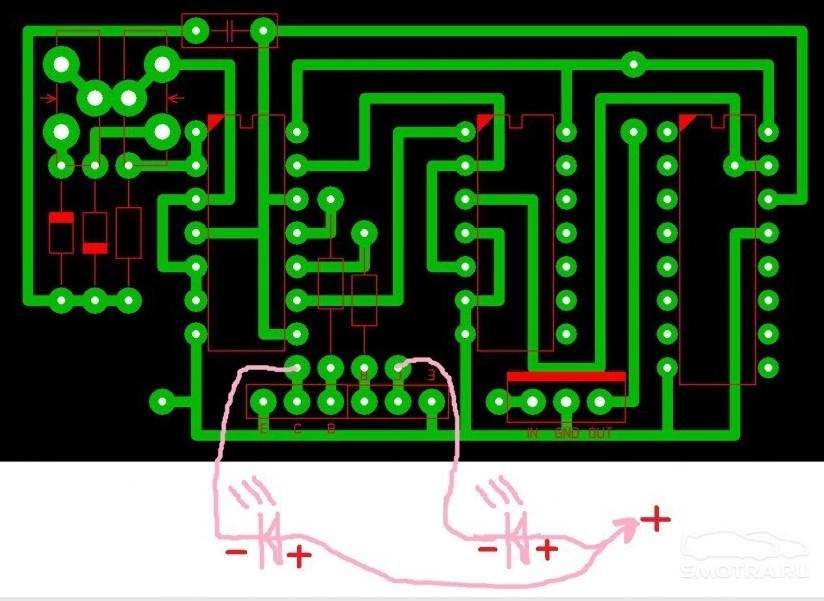

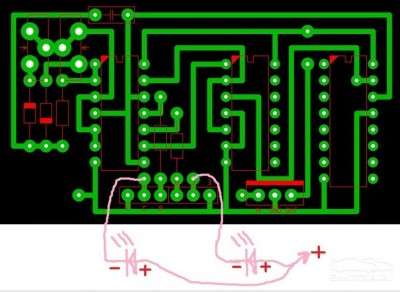

Делаем плату. Я первый раз осваиваю технологию ЛУТ и могу сказать мне понравилось.

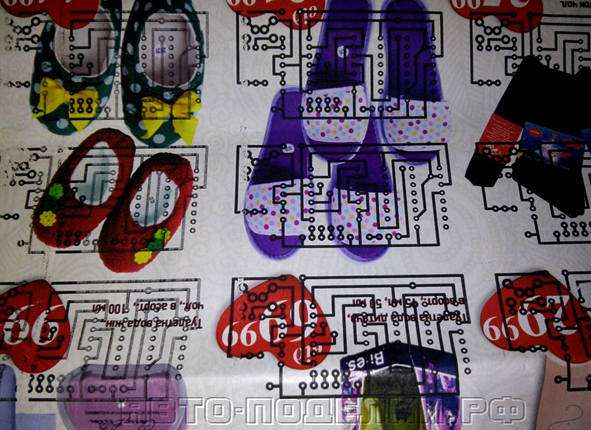

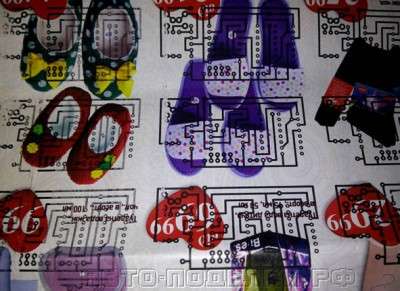

1. Пичаем на лазерном принтере.

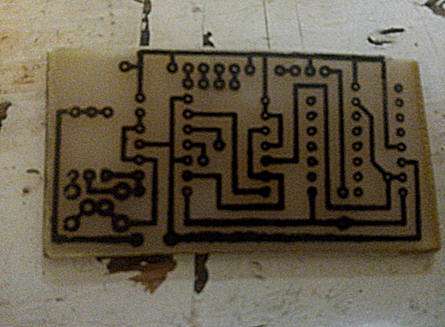

2. Вырезаем и утюжим (в прямом смысле слова)

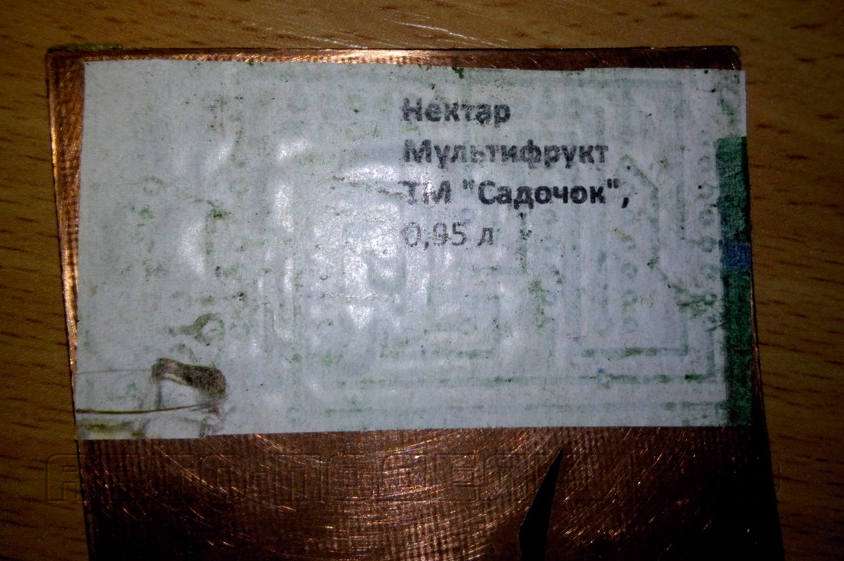

3. Вымачиваем и стираем этикетку.

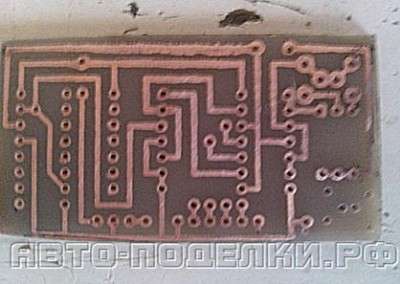

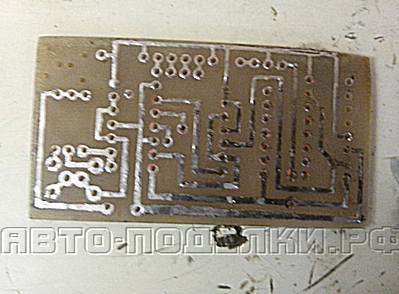

4. Обризаем и травим.

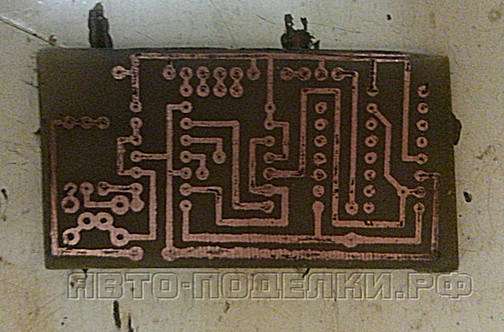

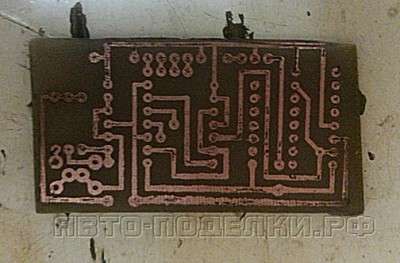

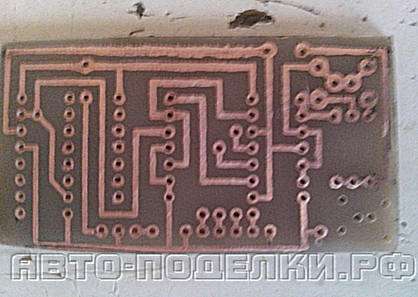

5. Стираем тонер.

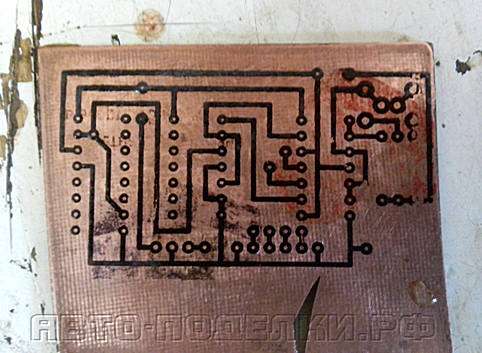

6. Сверлим отверстия под радио элементы.

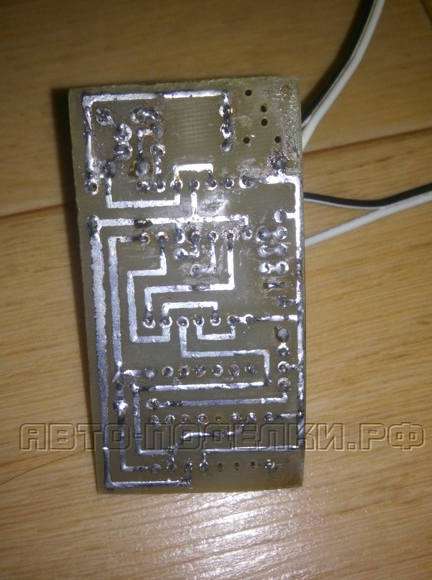

7.Лудим.

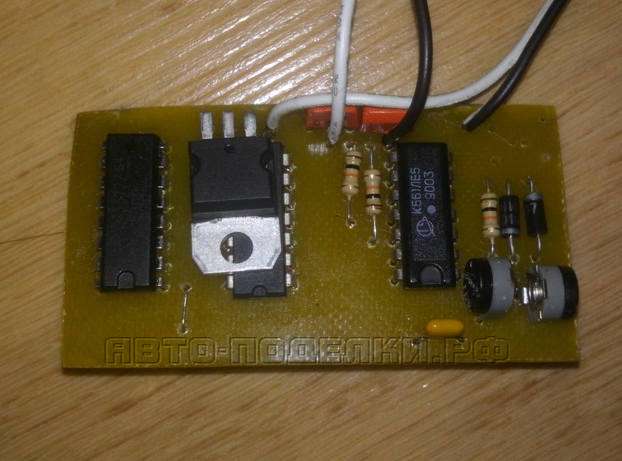

8. Собераем все до кучи, паяем.
На Видео видно, как они регулируются двумя подстроечными резисторами.
Для этого чуда понадобилось:
- Микросхемы:
К561ЛЕ5
К561ТМ2
К561ИЕ8 - Микросхемы:
К561ЛЕ5 — 1 шт.
К561ТМ2 — 1 шт.
К561ИЕ8 — 1 шт.
Транзисторы КТ315А — 2 шт.
Конденсатор керамический на 1мкФ — 1 шт.
Резисторы на 10кОм 0,125Вт — 3 шт.
Подстроечные резисторы на 1МОм — 2 шт.
Диоды любые, у меня стоят 1N4007 — 2 шт.
Стабилизатор на 9В и ток нагрузки не менее 1А, у меня импортный MC7809 с током нагрузки до 1,5А.
Автор; Максим Белоусов г.Краматорск, Украина

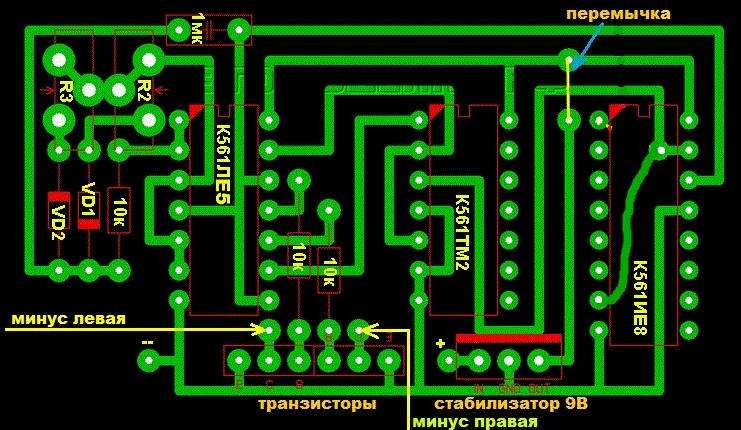

Максим доброго времени суток, сначала собрал,потом возник вопрос:
а где транзисторы на схеме и куда подводится “+” и “-“, с платы выходят четыре провода, куда они идут, подскажите пожалуйста
