Ещё один вариант плавного затухания светодиодов. Умеет плавно зажигать лампы и светодиоды и плавно их тушить. Для управление плавным запуском ламп/светодиодов есть управляющий вход, при подаче напряжения на которую можно гасить или зажигать. Так же есть возможность отдельно настраивать время розжига и затухания от десяток секунды до 10-ти секунд.
Управляющий вход программируемый: можно настроить, чтоб при подаче напряжения гасло, а можно наоборот, чтоб горело.

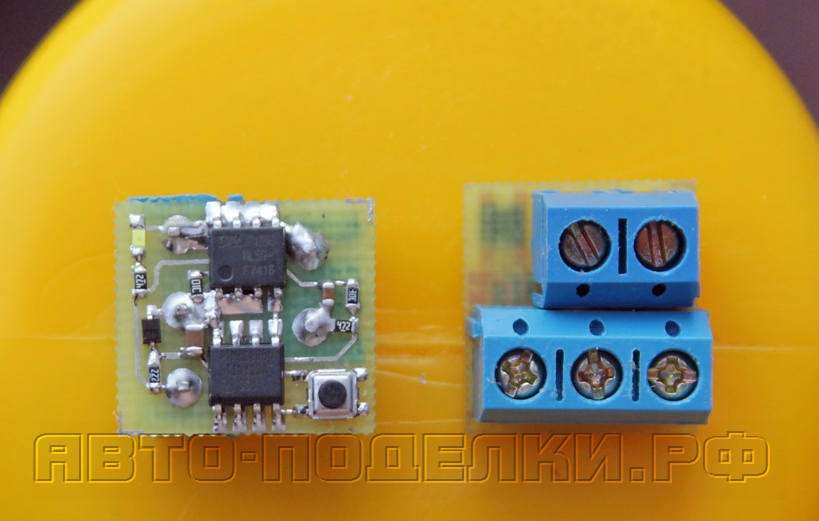

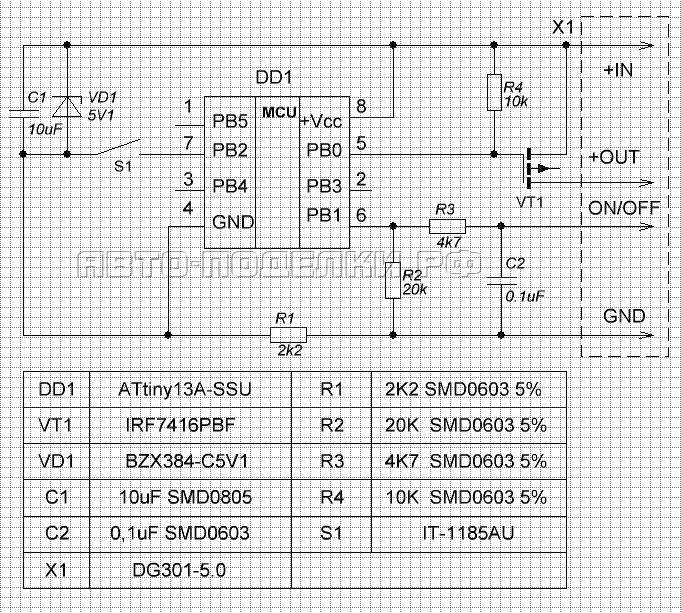

Схема:
Алгоритм настройки:
Если нажать и удерживать кнопку на плате, то последуют вспышки. Отжатие кнопки, после нужного количества вспышек дает время в секундах на длительность розжига или затухания. Выбор, что настраивается, розжиг или затухание зависит от наличия напряжения на управляющем входе.
Например, подали напряжение на управляющий вход — настроили розжиг. Сняли напряжение с управляющего входа — настроили затухание. Максимум 10 вспышек, примерно 10 секунд.
Смена режима или полярности управляющего входа:
Нужно держать кнопку более 10 вспышек. При этом частота вспышек уменьшится, кнопку можно отжать — полярность сменилась. Максимальная нагрузка — примерно 40 ватт. Ток потребления — примерно 3.6 миллиампера
Исходники, протеус, печатка и прошивка: ЗДЕСЬ
Автор; Степан Палыч г.Волгоград
