Выношу на рассмотрение полезную, на мой взгляд разработку: замена механического концевика задней двери (крышки багажника) 2111 на геркон и установка дополнительного освещения в багажник.
Итак по существу. Самое распространенный вариант установки концевика — кронштейн с концевиком, собственно, закрепленный к кузову.

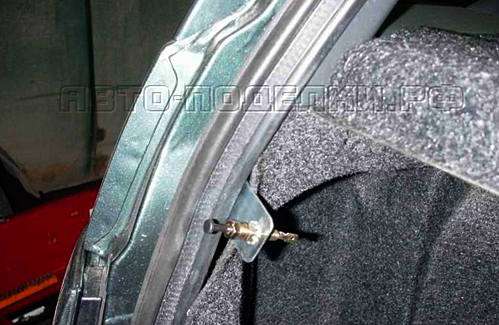

Классическая установка концевика фото взято с форумов
Основной недостаток данной конструкции для универсала 2111 – ломкость концевика и кронштейна при активном пользовании багажником (коробки, инструмент). За пол года был сломано 2 концевика, потому задался целью решить эту проблему на корню. Варианты со сверлением кузова под концевик не впечатляли ни на новой машинке, ни сейчас, по прошествии 7 лет эксплуатации.
Потому выбор пал на герконы, используемые повсеместно в охранных системах, автоматике и др. Размыкаемых герконов я не встречал да и под рукой не было (верятно существуют), герконы с переключающей группой были отвергнуты вследствие низкой чувствительности. Потому использован обычный геркон с нормально-разомкнутым контактом – найти его совсем не проблема, стоимость минимальная.

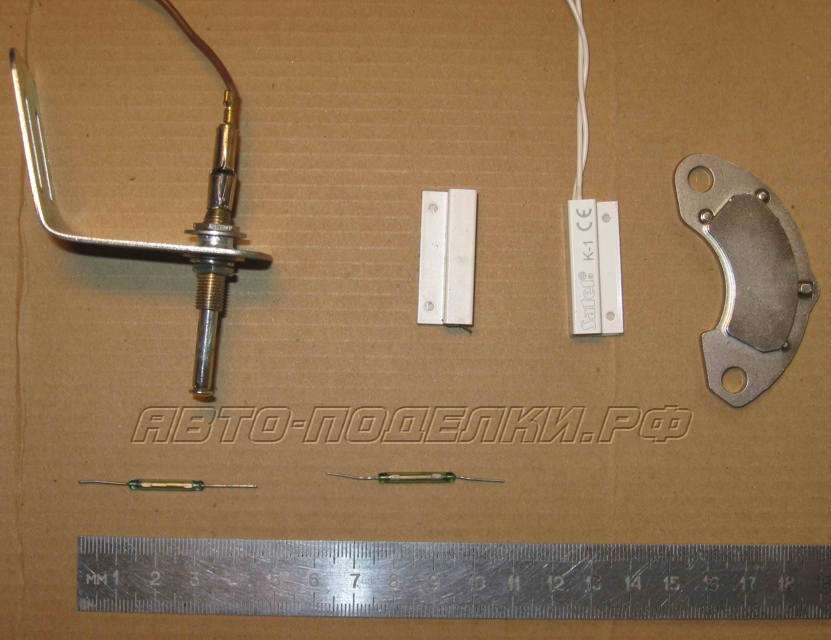

Классический концевик и герконы

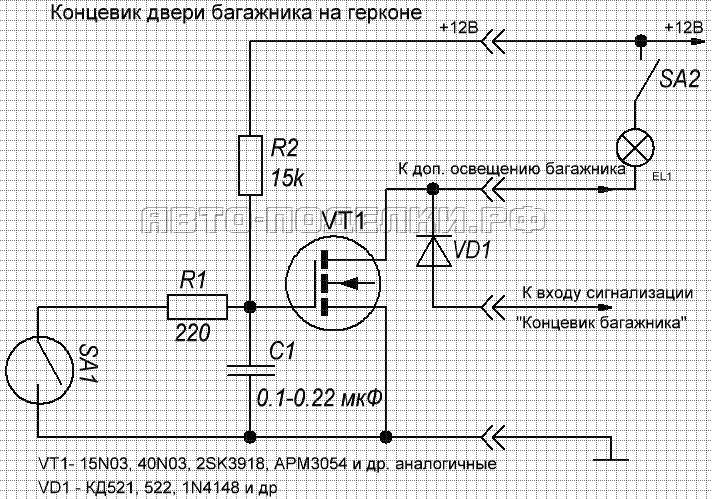

Как известно, автосигнализации реагируют на размыкание контакта (тревога). Потому пришлось собрать простенький ключик, инвертирующий сигнал с геркона. А раз есть ключ, то почему бы на него не повесить дополнительное освещение багажника, независимое от габаритных огней! Схема приведена ниже.
Итак о деталях, сборке, монтаже. Устройство работает предельно просто: багажник закрыт — геркон замкнут — транзистор закрыт — вход сигнализации НЕ ЗАМКНУТ на массу. Багажник открыт — геркон разомкнут — транзистор открыт через резистор R1. Вход сигнализации замкнут на массу через диод VD1 (падение напряжения порядка 0,6В некритично для сигнализации).
Одновременно, на массу садится линия доп. плафона освещения.
- 1. Геркон — обычный, используемый в охранных системах (СОМК-хх, Satel и аналогичные). Выбрал из нескольких вариантов по чувствительности — со стандартным магнитом из комплекта СОМК – получил надежное срабатывание с 30мм (вполне достаточно), если использовать магниты от компьютерных жестких дисков – получится еще больше (до 50-60 мм).
- 2. Полевой транзистор – любой силовой низковольтный MOSFET с N-каналом. Такие широко применяются на материнских платах в стабилизаторах питания процессора и чипов. Все типы перечислить невозможно, Параметры практич. не критичны для данной схемы.
- 3. Диод любой маломощный – на случай, если концевики багажника и капота включены параллельно к единственному входу автосигнализации (капот_багажник).
Т.к. используемый транзистор достаточно мощный (токи коммутации от 15А и выше, минимальное падение напряжения)– доп. освещение багажника может быть любой мощности.
Все собрано на макетной плате, поверх надета термоусадочная трубка.
На геркон надел жесткую оболочку (подошла от кабеля RG58), поверх – термоусадка. Длина проводов к геркону – достаточно 20-25см. Плата закреплена в задней нише к жгуту проводов. Там же взята и «масса» со шпильки. Геркон закреплен стяжками к обивке багажника под уплотнителем.
Особенность схемы, не назвал бы ее недостатком – необходимость постоянного питания +12В. Протянут доп. провод по левой стороне и подключен параллельно выв. 7 разъема жгута проводов заднего (питание плафона освещения салона) либо к Ш4.14 ЧЯ. Цепь защищена предохранителем. Потребляемый ток не более 0,8 мА, что не существенно.

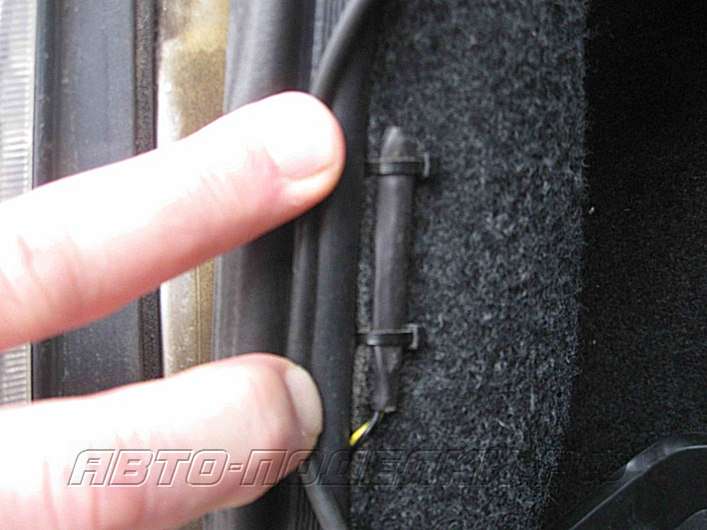

Размещение геркона

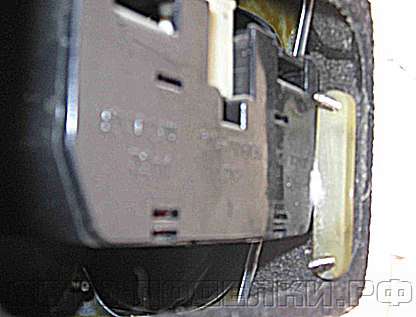

Размещение магнита
В итоге — одним устройством решены две задачи:
— сигнализация четко реагирует на открытие, геркон запрятан под резиновый уплотнитель и не подвержен механическому воздействию, магнит в нише фонаря (задн. хода + ПТФ);
— свет в багажнике включается при открывании (можно отключить клавишей на плафоне если не нужен).

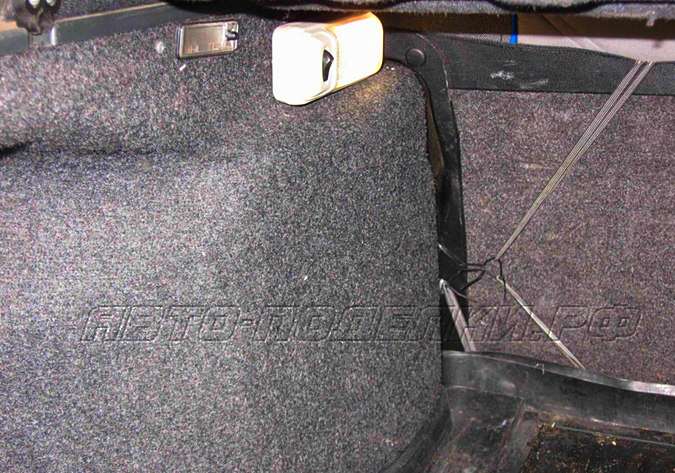

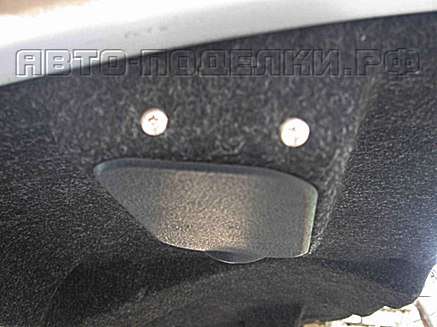

Доп. освещение
Автор; Секлицкий Максим г.Николаев, Украина
Контакты автора; mcsystem@rambler.ru
