Контроллер подсветки приборной панели v.2.2



Привет, это Алексей.

Представляю вашему вниманию контроллер подсветки приборной панели. Рассчитан на работу со светодиодными лентами и самодельными платами подсветки.

Функционал:

  • два канала – для стрелок и для шкал;
  • режимы день/ночь с переключением от сигнала габаритов и независимыми настройками каждого из режимов;
  • плавный розжиг светодиодов;
  • управление светодиодами по минусу – плюс постоянный;
  • выносной пульт для настройки режимов – можно вывести под руль, чтобы менять настройки без вскрытия приборки;
  • настраиваемые параметры – задержка до начала разгорания светодиодов, скорость разгорания и яркость каждого канала отдельно.

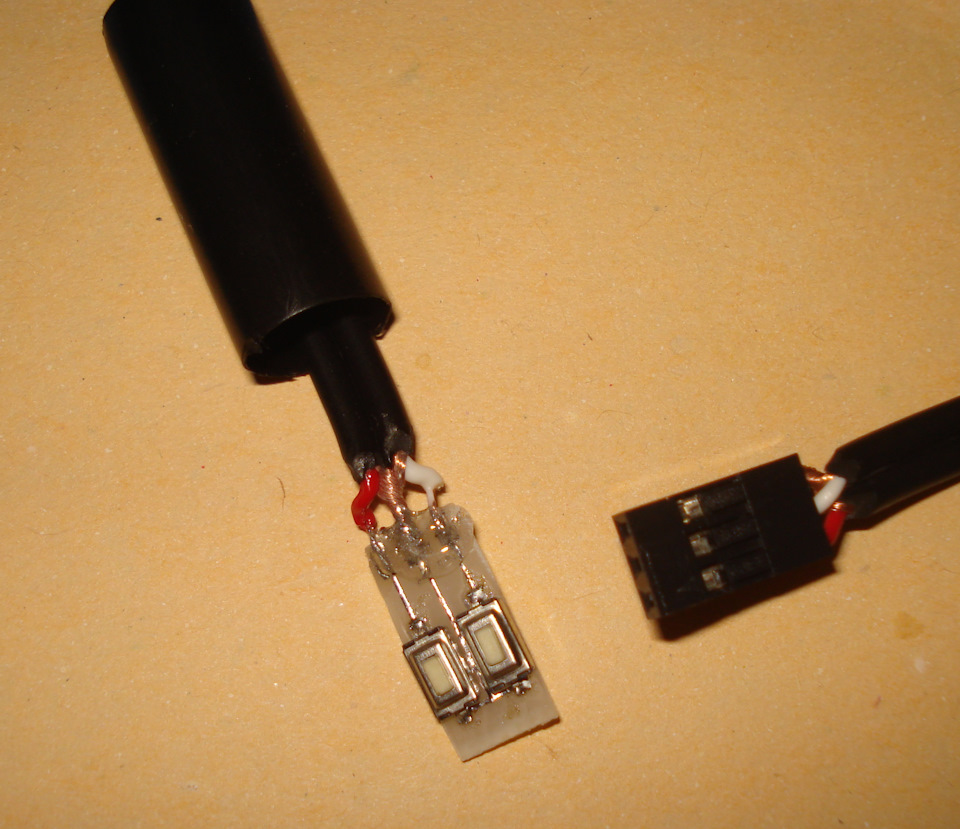

Так выглядит пульт до сборки:

А так выглядит готовый пульт:

Электрическая схема:

Схема подключения:

Как всё это работает, можно посмотреть в видео по первой части платы. Отличие только в размещении кнопок на плате. Прошивка осталась с той версии без изменений.



По всем вопросам можно обращаться напрямую ко мне на почту al_ex_@inbox.ru с темой “авто-поделки”.

Спасибо всем, кто дочитал!
