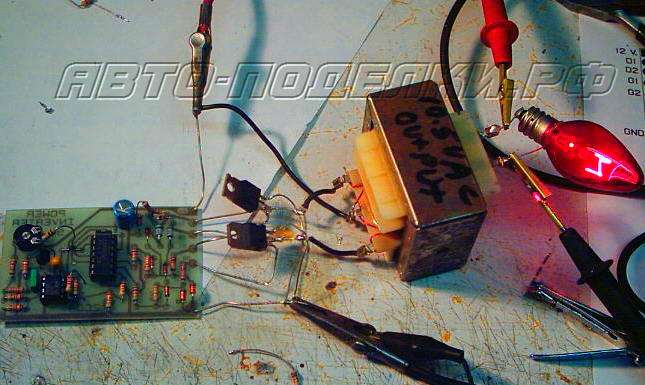

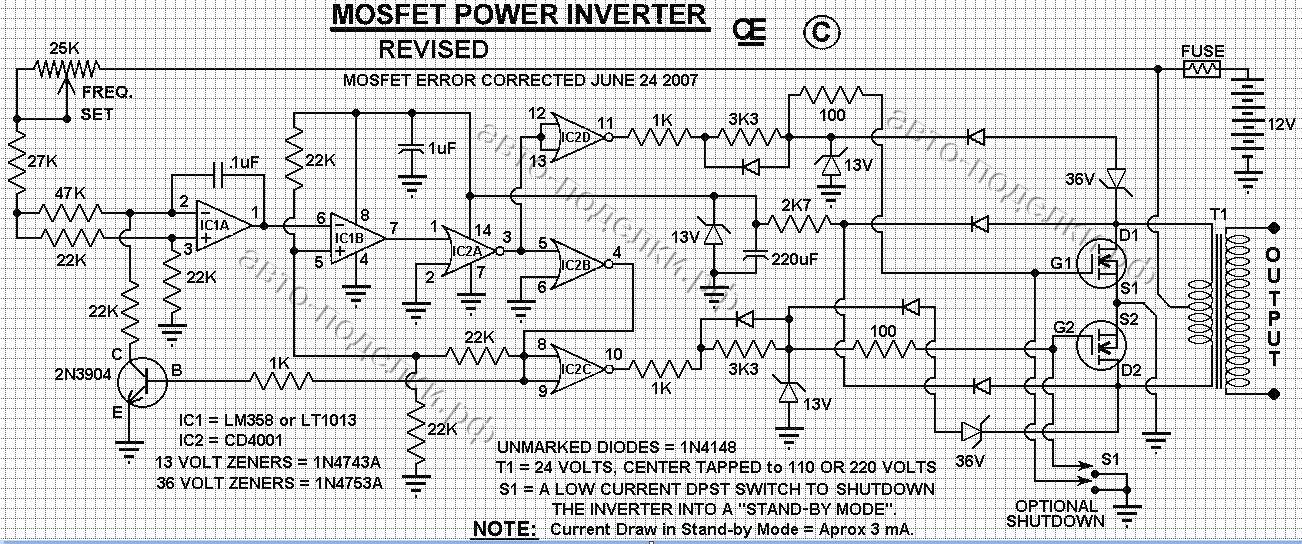

Эта схема Mos-Fet инвертора обеспечит стабильное выходное напряжение прямоугольной формы. Рабочая частота определяется потенциометром и устанавливается обычно равной частоте сети 60Гц (в нашем регионе это 50Гц).
Трансформатор можно взять готовым или, для большей точности, намотать самостоятельно. Для увеличения мощности можно параллельно впаять дополнительные полевые транзисторы. Желательно предусмотреть предохранитель во входной цепи 12В и не подключать без нагрузки (не допускать режима холостого хода). Предохранитель должен быть рассчитан на 36В и 10А на каждые 100Вт выходной мощности.
Для подачи питания провода также должны быть рассчитаны на такой большой ток, т.е. нужны толстые провода.

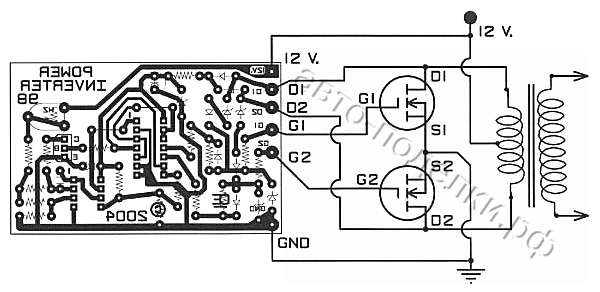

Полевые транзисторы RFP50N06 следует установить на радиаторы соответствующей мощности. Эти МОП-транзисторы рассчитаны на 50В и 60А. Можно использовать и другие МОП-транзисторы с аналогичными характеристиками.

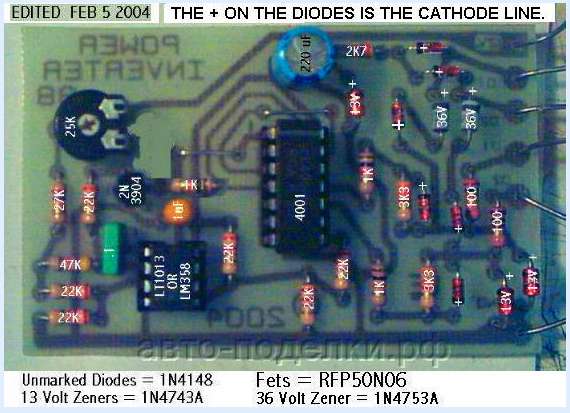

В этом преобразователе используются довольно дешевые микросхемы – ОУ LM358 и цифровая микросхема CD4001. В качестве задающего генератора операционный

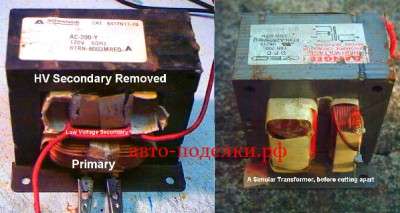

Хотя применение микросхемы LT1013 дает лучшие результаты по сравнению с LM358 (впрочем, выбор за вами). На фото показан трансформатор от микроволновки, способный обеспечить 500Вт. Высоковольтная вторичная обмотка удалена. Первичная обмотка переделанного трансформатора содержит 18 витков с отводом от середины, намотана проводом типа AWG 5( диаметр 4.62 мм).
Переключатель S1 предназначен для перевода инвертора в “ждущий режим”,при этом ток потребления составляет примерно 3мА.

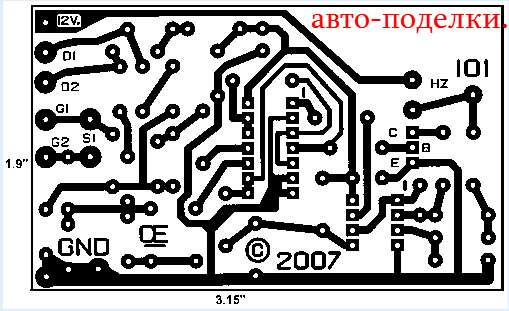

Печатная плата размерами 1.9х3.5 дюйма (48мм х 89мм).
