Индикатор включенных передач на МКПП

Установление индикаторов включенных передач на МКПП своими руками. С помощью индикаторов включенных передач можно определить, какая стоит позиция на механической коробке. Особенно это необходимо новичкам. Ниже представлен фотоотчет о самостоятельной установке этого устройства.

but2



Составляющими устройства являются индикатор передачи, блоки распределительный и регулирующий работу ДХО. Вот видео о работе:

Пошаговая установка:
Как изготовить устройствоsh2Индикатор включенных передач на МКПП111111111

Двусторонняя схема, набранная на ПК, распечатывается на бумаге с глянцем.

shema3

После этого схему переводят на кусок текстолита, используя утюг. Основу платы вытравливают и очищают от краски. Здесь приводят схему создания распределительного блока:

Индикатор включенных передач на МКППrb2rb3

Сборка блока, управляющего ДХО:

bf1Индикатор включенных передач на МКППbf3

В евро панель в виде кнопки помещают индикаторное табло включенной передачи:

Индикатор включенных передач на МКПП своими рукамиtablo2Индикатор включенных передач на МКПП

Как поставить устройство

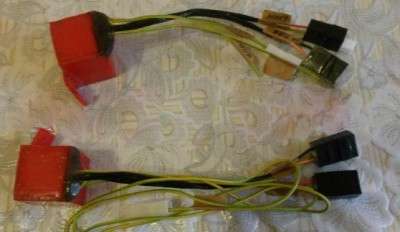

Главное правильно определить место магнитных датчиков (герконов) и датчика нейтрали, чтобы определялась включенная передача на МКПП.

Снимок2Снимок4

В тоннеле есть место для установки распределительного блока. Его крепят двухсторонним скотчем. После установки датчиков их калибруют около ручки рычага КПП.

Снимок5Индикатор включенных передач на МКППСнимок7

Фары поворотника (его «плюс» и «минус») и ближнего света соединены проводами с их блоком управления. Между блоками есть взаимосвязь для управления ДХО. На панели будет располагаться кнопка индикатора.Индикатор включенных передач на МКППИндикатор включенных передач на МКПП схема

Подведение итога
Преимуществом такого индикатора является сборка на основе диодного моста, что не требует прошивки и программирования. Такая сборка доступна даже новичкам с минимальным уровнем знаний в электротехнике.
