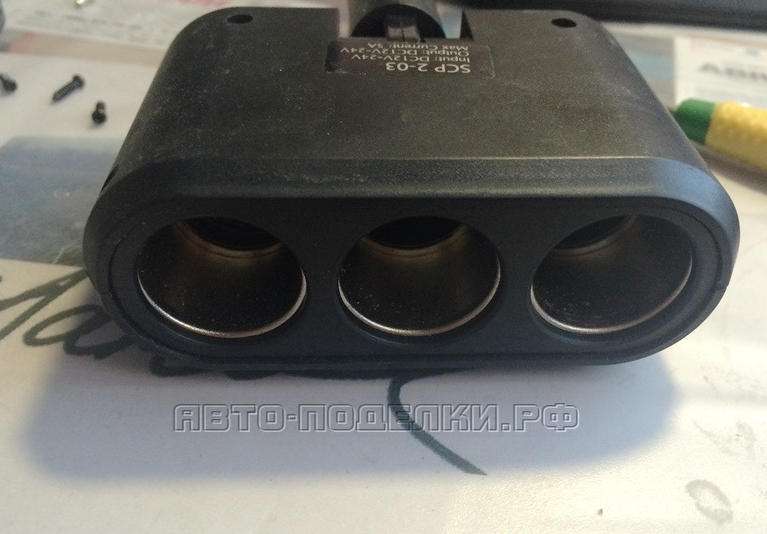

В этой статье описано, как сделать простой фильтр в автомобиль, для подавления помех, включенных в прикуриватель и не только… Достался мне от предыдущего владельца авто такой девайс.
Решил его немного модернизировать. Катушку конечно надо побольше, но что было под рукой, то и приколхозил. Выпаял катушку на феррите из старого БП от ПК, из него же выпаял и конденсатор, 1500 mF -16V.
Задача была устранить помехи создаваемые при прослушивании радио в машине, когда происходит подключение зарядки для телефона или планшета к этому тройнику. Как ни странно, но задача решена. 🙂

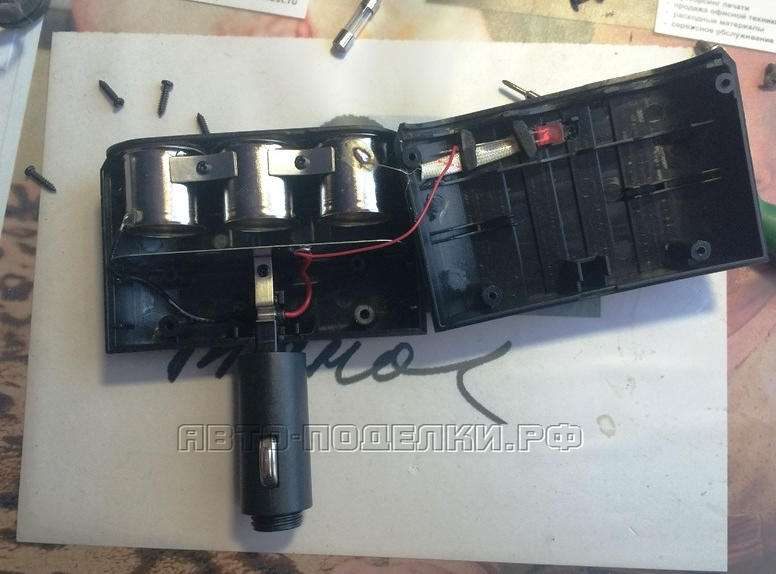

Внутри тройника ничего, кроме светодиода и предохранителя

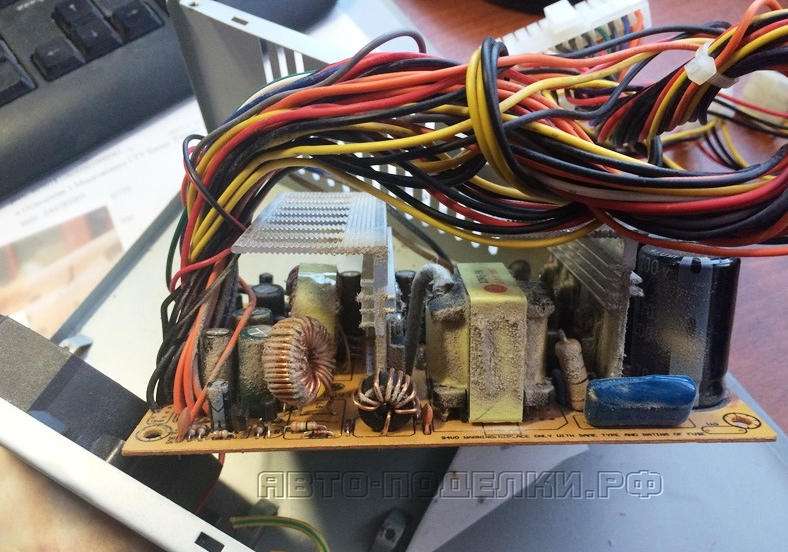

Старый БП от компа (пыльный)

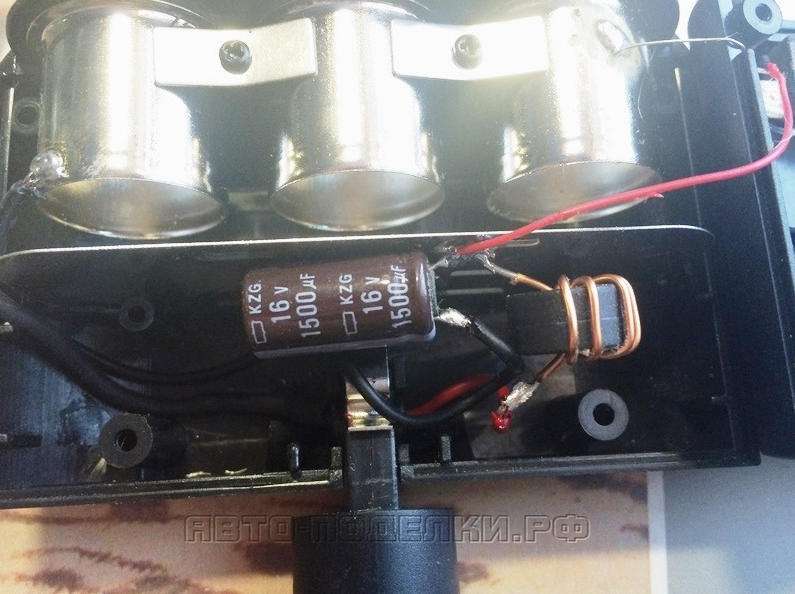

Мой колхоз 🙂
Как должно быть в идеале…
С1 – надо в идеале 4700 мкф….и выше (25 вольт)
L1 – или толстый провод на феррите (1-1.5 мм) 15 витков или на металле, но 0.5 мм в три жилы.
Автор; Юрий Шнур г.Москва
