Делаем поворотники в зеркала сами

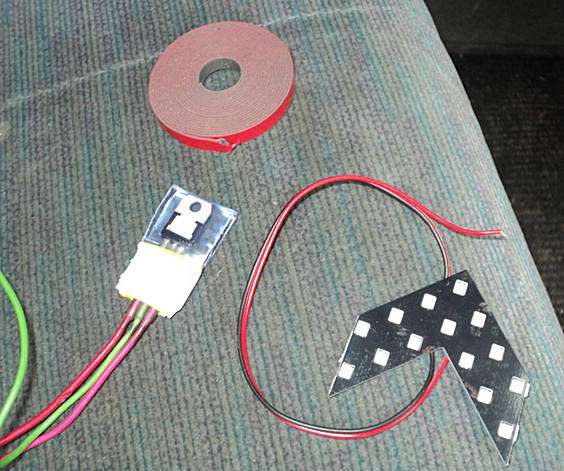

Всем привет! Давно хотел…наконец-то сделал. Что нам нужно? Скотч двухсторонний, кренки LM 7812 (какая ни какая, а всё ж стабилизация)…ну и сами светодиодные модули, заказанные в Поднебесной. Весь процесс внедрения показан, на других авто смотрим свои мануалы по разборке зеркал.

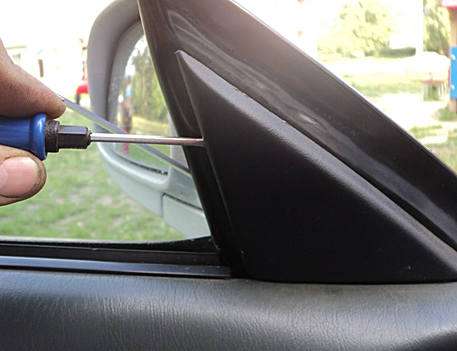

Аккуратненько так поддеваем отвёрточкой и снимаем уголок.

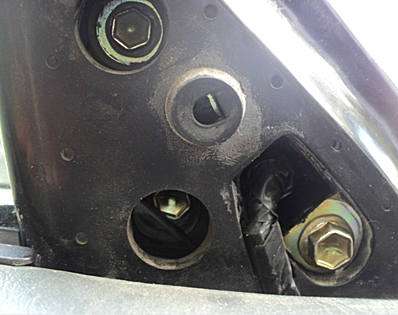

Головкой на 10 откручиваем 3 винта…вынимаем зеркало

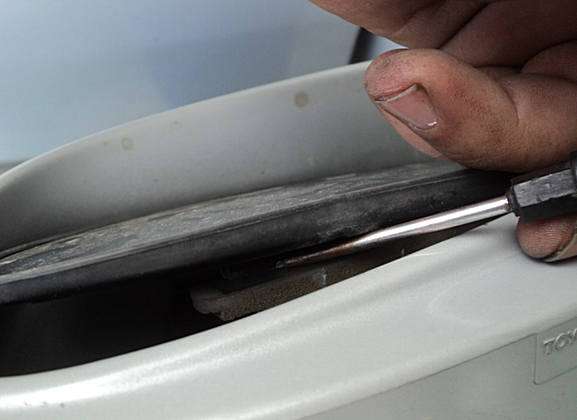

Также тонкой отвёрточкой отщёлкиваем две защёлки и снимаем зеркальный элемент

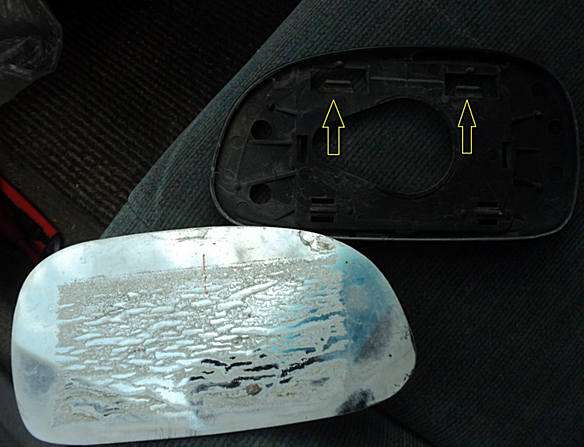

Защёлки, которые следует отщёлкнуть на фото показаны стрелками…
Само зеркало просто вставлено в пластмассовую рамку, вытащить её не составило труда, а вот отчистить клей с зеркала…тут я попотел над каждой минут по 30, и то отчистил не всё, а только те места, где будут модули…отчищал простой водой.

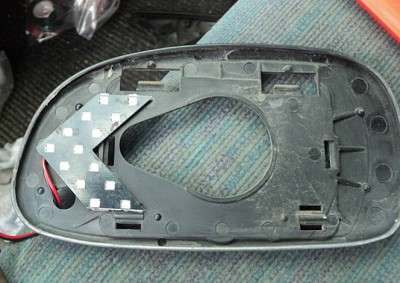

Светодиодный модуль приклеил к рамке на двухсторонний скотч

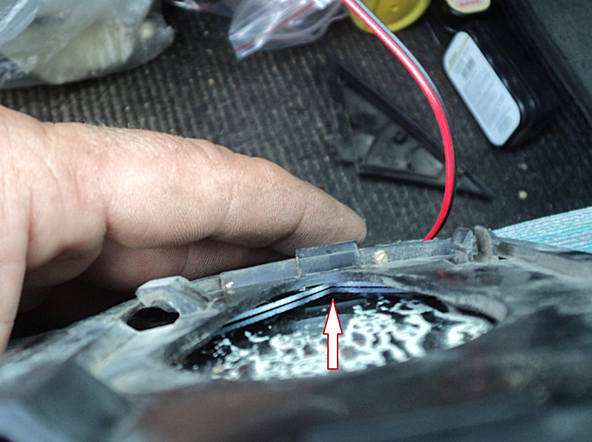

Вставляем зеркало на место…ну прям как там и былО…показан стрелочкой

Зеркало с модулем убираем пока в сторонку и принимаемся за разборку корпуса зеркала и механизма, чтоб протянуть провод питания.

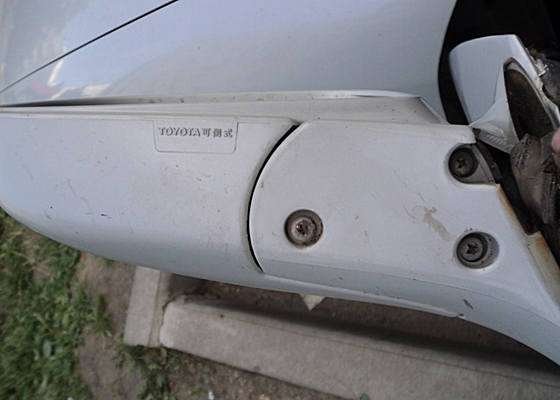

Откручиваем три винта…что-то у меня тяжеловато шли…еле открутил

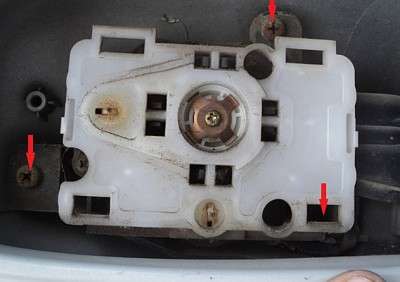

А также три винта, указанные стрелками, крепления механизма к корпусу…и снимаем сам корпус…выходит не сразу, но покрутив его туда-сюда всё ж выходит.

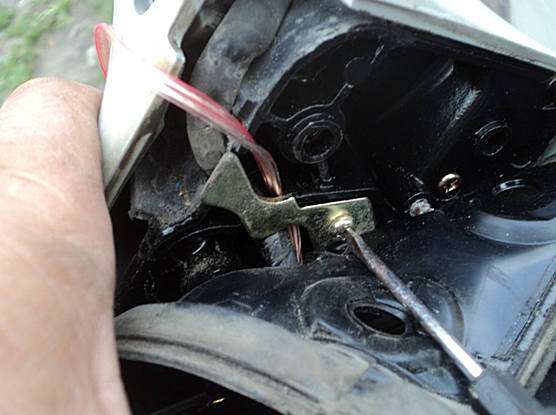

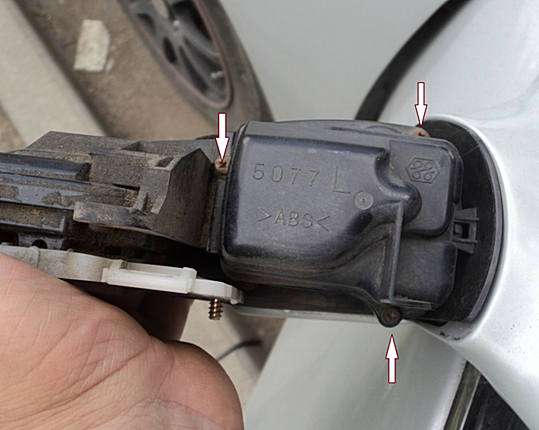

Затем откручиваем ещё три винта крепления крышки механизма…также указаны стрелками

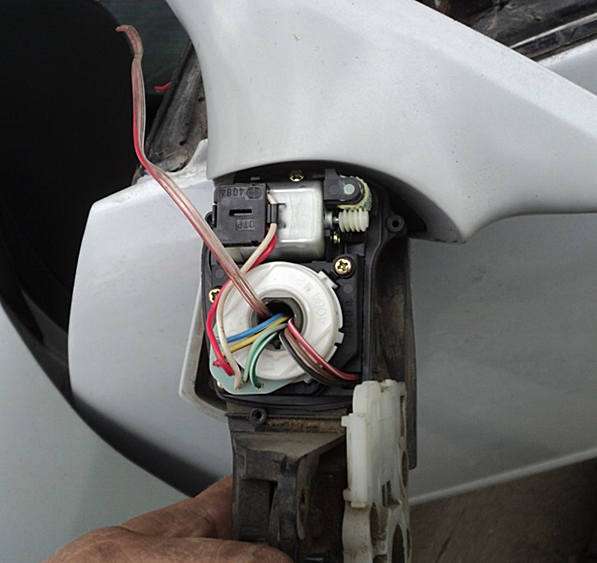

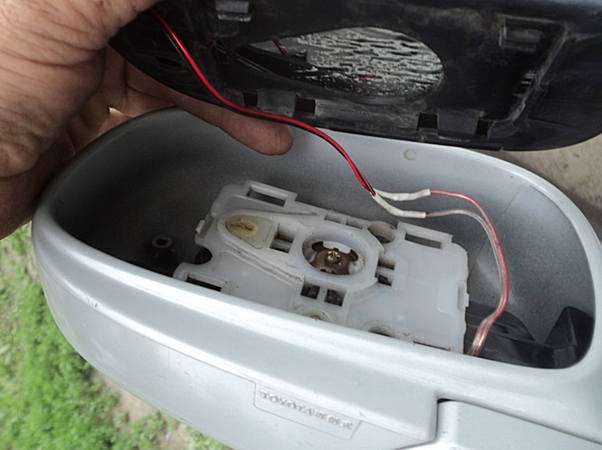

Теперь протаскиваем провод рядом с основным жгутом

Всё! провод протянули…собираем в обратном порядке.

Протянутый провод соединяем с проводом модуля

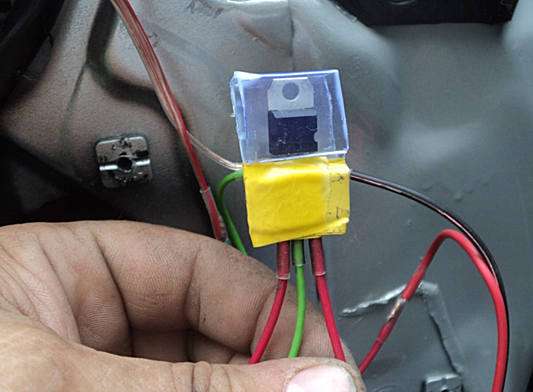

Подключаем через кренку…провода тянем к поворотникам, я запитал к боковым (зелёный провод + …белый -)

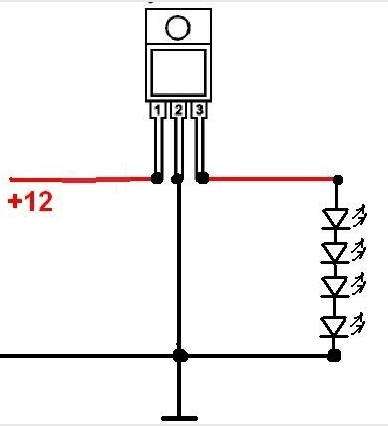

Схема подключения кренки

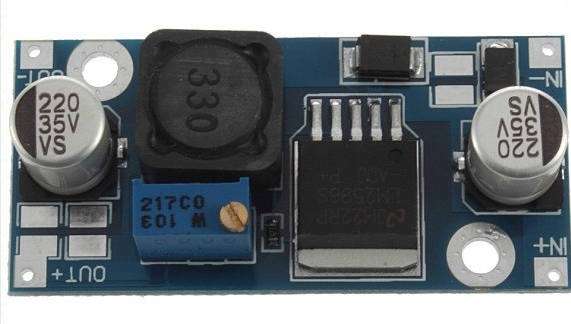

ПыСы: приобрёл регулируемые стабилизаторы напряжения LM2596, поставлю их вместо кренок))

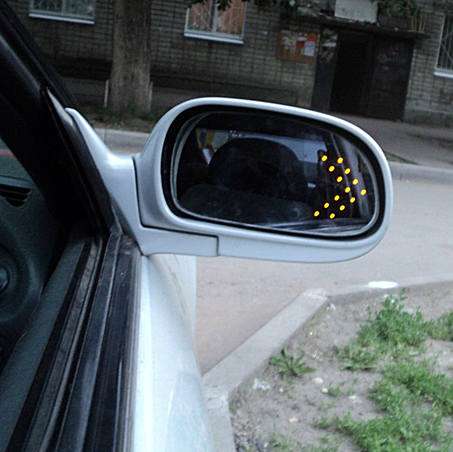

Ну и собственно, сам результат:

Ну а также видео:

[embedplusvideo height=”400″ width=”520″ editlink=”http://bit.ly/1lIdoQB” standard=”http://www.youtube.com/v/4TmXFtp9Pag?fs=1″ vars=”ytid=4TmXFtp9Pag&width=520&height=400&start=&stop=&rs=w&hd=0&autoplay=0&react=1&chapters=&notes=” id=”ep3761″ /]

Ну как-то так…

Автор: Дмитрий Казанский
