Cтерео усилитель (2 х 10 Вт) на микросхеме TDA2009

Представляем схему Hi-Fi стерео усилителя с мощностью 10 Вт на каждый канал. Усилитель работает в классе АВ и собран на микросхеме  TDA2009.

Характеристики

1. Напряжение питания TDA2009 в диапазоне- 8-28 В,
2. Пиковое значение выходного тока- 3.5 А
3. Выходная мощность
при напряжении питания 24 В(КНИ=1 %) – 10 Вт на нагрузке 4 Ом и 7 Вт при нагрузке 8 Ом
при напряжении питания 18 В(КНИ=1 %) – 7 на нагрузке 4 Ом и 4 Вт при нагрузке 8 Ом

4. Коэффициент гармонических искажений- 0.351% на частоте 1кГц
5. Частотный диапазон 10 Гц -50 кГц при коэффициенте усиления от-3 дБ до 36 дБ при входном сигнале100 мВ.
6. Ток покоя– 60-120 мА при напряжении питания 18 В
7. Сопротивление нагрузки-  не менее 4 Ом
8. Диапазон воспроизводимых частот)- 20-80000 Гц
9. Коэффициент нелинейных искажений- 0,2%
10. Коэффициент усиления по напряжению- 36 дБ

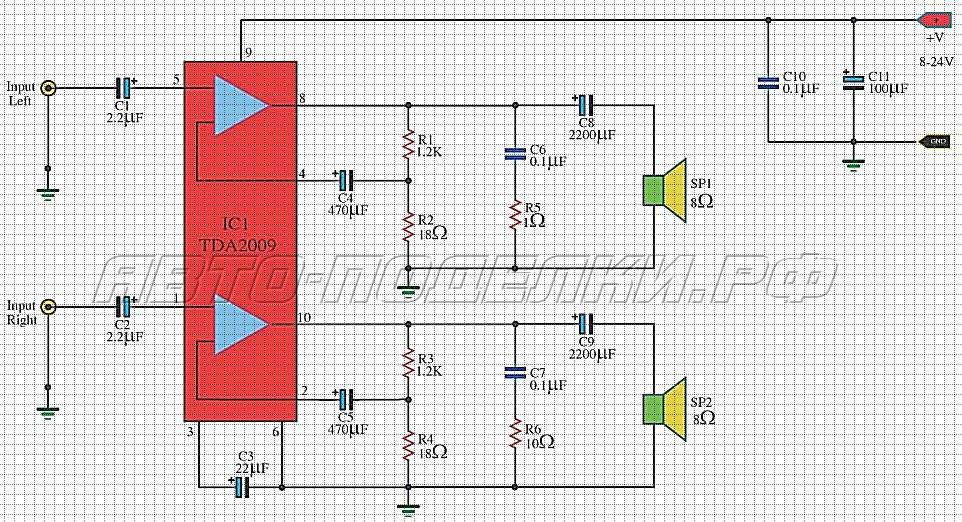

Так как оба канала идентичны, рассмотрим работу схемы на примере левого канала.
Через конденсатор C1 для отсечения постоянного напряжения сигнал поступает на неинвертируюший  вход 5.

Выходной сигнал снимается на выводе 8 и через конденсатор C8 поступает на динамик. С8 отсекает постоянный ток и улучшает частотную характеристику на нижних частотах. С10 и С11 фильтруют помехи.

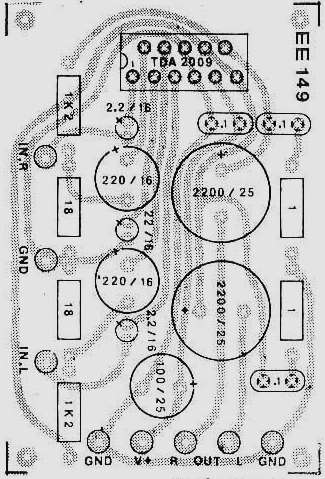

Это печатная плата.

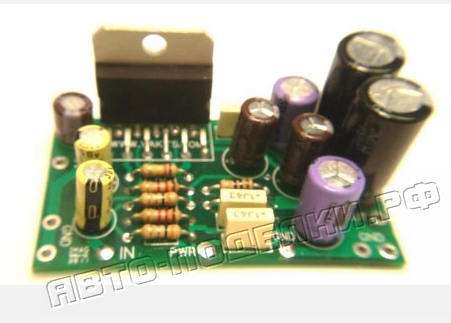

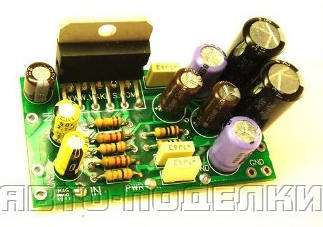

Обратите внимание, что вместо С4 и С5 =470 мкФ установлены 220 мкФ.

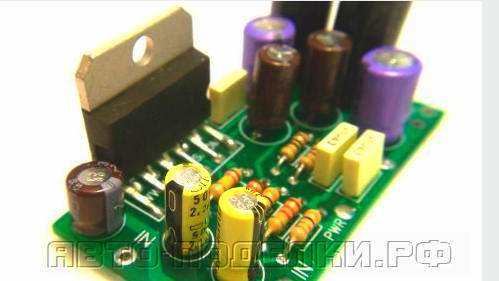

Перед подключением и работой с усилителем установите микросхему на теплоотвод, для получения максимальной выходной мощности. В качестве теплоотвода может послужить металлическая пластина размером от 300 см. кв. или шасси устройства, в которое устанавливается усилитель. В микросхеме TDA2009 встроена защита выхода от короткого замыкания в нагрузке, также она имеет защиту от перегрева.
