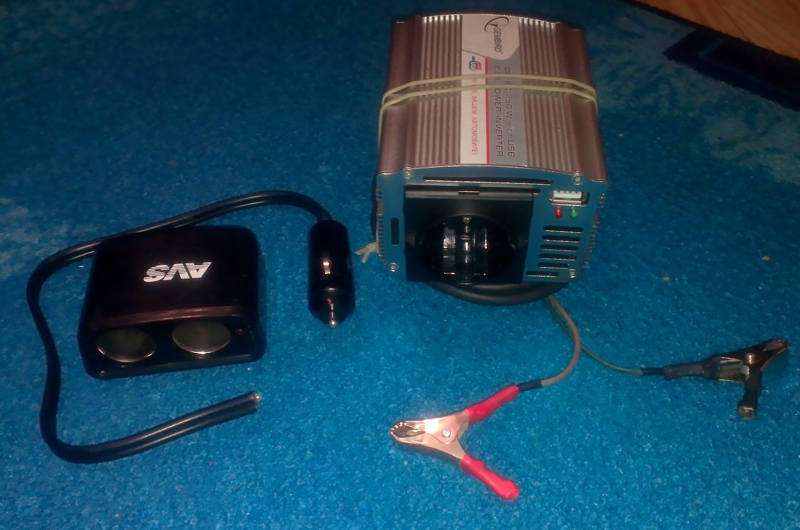

Собственно преобразователь покупался для пайки чего либо в авто, и имел штатную вилку на прикуриватель, что было не всегда удобно. К примеру прикуриватель может не работать, или машину нужно обесточить. В этом случае можно обойтись и удлинителем, но опять удлинитель + преобразователь = куча проводов в которых легко запутаться.
Решено было отрезать провода с крокодилами от удлинителя и припаять к преобразователю, но непросто так а с защитой от дурака.

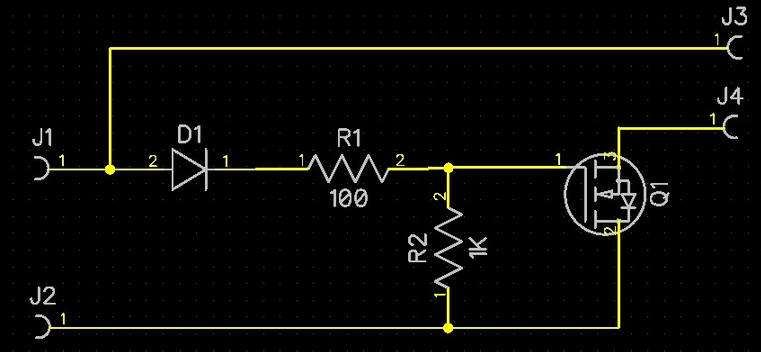

Как оказалось диод не нужен, и подтягивающий резистор на 10 КилоОм тоже (поставил по привычке).

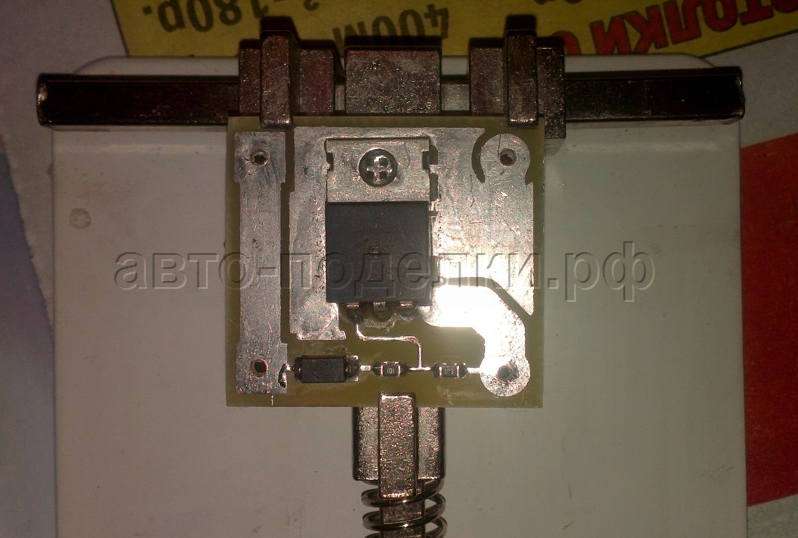

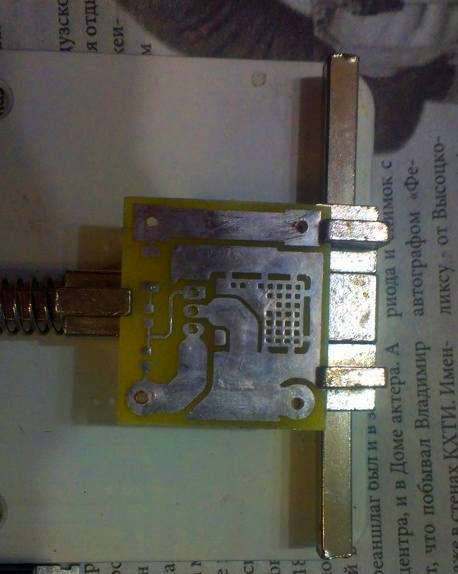

слева подключаем плюс(общий), правый верхний угол минус вход, нижний минус выход

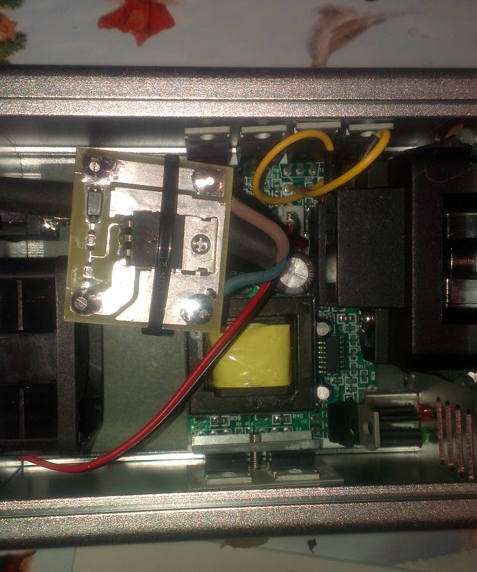

Было стало.
P.S: Еще есть способ проще на реле следующим образом : подаем плюс через диод катодом (где черточка) на 85 контакт, 86 сажаем на землю. а с 87 30 снимаем плюс или минус. Исходя что у нас является общим. Если общий минус, то 87 сажаем на плюс а с 30 контакта снимаем напряжение.
Автор; Набиуллин Ильшат.
