Твиттер для автомобиля


Твиттер – это динамик, используемый в автомобиле, специально для высоких частот. На качество звучание, очень сильно влияет угол, под которым динамик размещен по отношению к зрителям. Воспроизводимые динамиков короткие волны и высокие тона очень легко подвергаются отражениям разного характера. Когда рядом с твиттером располагается предмет, способный отражать звуковую волну, то происходит моментальное изменение звучания.

Снимок1

Устанавливая твиттер, следует помнить, что теперь придется постоянно искать лучший угол для прослушивания звука и стараться избегать малейшего наличие звуковых отражателей по пути движения звуковой волны. Когда, получается, установить ВЧ динамик под подходящим углом и при этом исключить вероятность отражения волн, то можно считать, что это удача.

Твиттер для автомобиля своими руками

Правильно установить твиттер, нужно как в системы, работающие на процессорах, так и в системы, не имеющие процессоры. При правильной установке твиттера, звуковая сцена будет иметь правильную ширину и высоту, а это имеет непосредственное отношение к качеству звука в аудиосистеме машины.

Установка твиттера в системах с процессорами

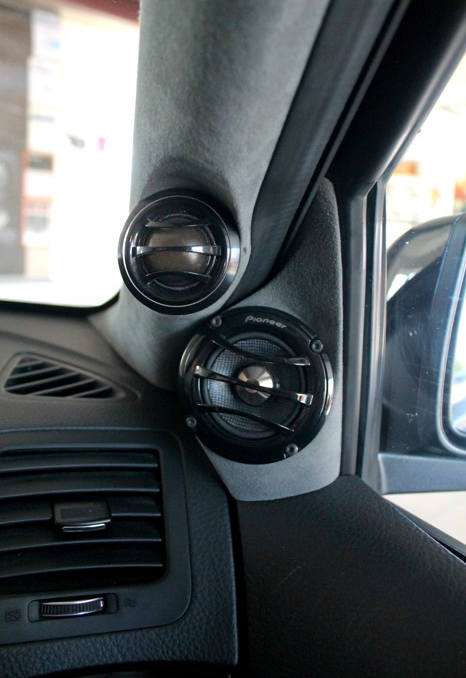

Передняя стойка считается лучшим местом, где можно разместить твиттер. Хотя, учитывая, тот факт, что с двух сторон от передней стойки имеются стекла, а это создает определенные условия для отражения звука. Но самым нежелательным видом отражения для ВЧ динамика, является тот вид, когда создаются стоячие волны, в результате чего происходит замена формы сигнала на обратную, при этом меняется его фаза. Излучаемые твиттером высокие частоты, очень просто поддаются отражению, от рядом находящихся предметов, при этом происходит создание стоячих волн. Чтобы избежать образования таких волн, следует знать определенные правила установки твиттера – угол наклона.

Снимок3Снимок5

Правильный угол для установки

Твиттер необходимо расположить, так, чтобы звук был слышен в диапазоне 450 – углы образованные твиттером и боковыми и передними окнами. Получается, что при одинаковом угле с обеих сторон, звук должен имеет одинаковый характер для каждой из сторон. Так как ось, образуемая твиттером, производит одинаковые углы по отношению к передним и боковым углам, поэтому характер возникающих отражений должен иметь одинаковое изменение, что способствует созданию волн, идущих по обе стороны с одинаковым нарушением.

Твиттер для автомобиля своими руками

Как выбрать угол

Ось, по которой теоретически установлен твиттер, должна иметь горизонтальное направление и совпадать по уровню со ртом слушающего человека. Если твиттер повернут или установлен выше предлагаемого уровня, то происходит смещение фазы, из-за чего происходит усугубление звучания высоких, средних и низких частот. Когда теоретическая ось твиттера совпадает с уровнем рта слушателя, а сам твиттер установлен в автомобиле типа универсал, седан или купе, то может произойти выравнивание по одной линии мидвуфера и твиттера. В результате этого происходит улучшение взаимодействия, этих двух акустических систем.

Снимок4

Устанавливая твиттер, следует соблюдать правило, согласно которому, на расстоянии 5 см. от устройства не должно быть предметов, способных отражать звуковые волны. В результате происходит резкое уменьшение риска возникновения в сфере частот высоких волн.

В результате отражения волн, образуется разрыв, между звуками, которые были отражены и прямыми звуками. Длинна отраженной волны в 4 раза больше по длине, чем разрыв, в результате чего возникает звуковое давление, ухудшение качество звука, а волна принимает обратную фазу. Размер стоячей волны составляет 5 см. х 4 = 20 см. при длине волны в 20 см. частота равняется 1,7 кГц.

Как правило, твиттерами такая волна не используется. Когда твиттер расположен к предметам способным отражать высокие волны, на расстоянии более 5 см., то вероятность появления стоячих волн сводится к минимуму. Помимо всего, при наличии углубления расположенного близко к верхней части устройства, будет происходить рассеивание и уменьшение количества отраженных волн, которые образуются при отражении от передней стойки автомобиля.

Правильный выбор места для твиттера

В вопросе с ВЧ динамиком, его звучание сильно зависит от угла расположения твиттера, в отличии от динамиков, предназначенных для воспроизведения низких и средних частот. Приведенный пример особенно актуален, для акустической системы, расположенной в автомобиле, при отражении происходит возникновение стоячих волн, которые сильно влияют на ухудшение звука и приводят к потери музыкальной информации.

При учете всех особенностей и возможностей, для акустической системы в автомобиле, оптимальным вариантом, для размещения ВЧ динамика, становится передняя стойка автомобиля. Даже при размещении твиттера в верхней части автомобильной двери, то в случае, когда высота акустического экрана составляет всего 1,0 см., то музыкальные звуки, будут гаситься стоячей волной с частотой 8,5 кГц. Это приведет к большим затруднениям при поиске симметричного угла, что сделает в свою очередь, большое различие в частотных характеристиках, между двух сторон твиттера.

Снимок7

В варианте, установки твитера в нижней части двери и при наличии большого акустического экрана, если динамик будет выступать над экраном, возможность появления стоячих волн, будет очень мала, однако, получение нужного угла, станет практически невозможным. При варианте установки твиттера на пороговой панели, с помощью метода поверхностного монтажа, при наличии большого экрана тоже снижает вероятность возникновения стоячих волн.

Однако, если угол твиттера не будет поднят довольно сильно, то звуковые элементы не смогут достичь высоты приборной доски, но даже если звуковые образы и достигнут уровня приборной доски, то слышен будет только центральный образ, а боковые останутся на уровне мидвуфера. Из этого, следует, что лучшим местом для твиттера, служит передняя стойка.

Как получить лучший звук

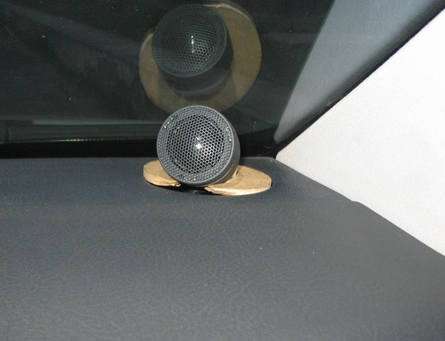

Лучшим способом, для проверки динамика, станет использования проверочного диска, по типу “Аудио доктор”. Записанные на диски треки помогут проверить правильность звучания и укажут на правильное место его расположения. Вначале необходимо произвести установку твиттера на передней панели в любом месте, а потом уже можно производить настройку. Из-за особенностей салона каждого автомобиля, трудно предсказать, конкретное место для установки, поэтому установку следует производить способом подбора.

Твиттер для автомобиля своими руками

Первым делом, нужно найти правильную высоту. При проигрывании диска, следует отслеживать высоту сцены. В это время, твиттер нужно передвигать по панели вверх и низ, проверяя звучание. Но, тем не менее не нужно очень высоко поднимать твиттер, из-за этого будет происходить разногласие в звучании СЧ/НЧ в твиттере. Они должны находиться как можно ближе друг к другу, чтобы было их равномерное звучание. Но и низко опускать тоже не рекомендуется, может произойти ухудшение музыкальной сцены, а это плохо отразиться на объемности звучания.

Ширина сцены, напрямую зависит от угла установки твиттера, поэтому его правильная регулировка очень важна. Иногда в автомобилях практикуется вариант установки твиттеров, друг напротив друга. Но, тем не менее нет строго правила по установки, всегда следует искать оптимальный вариант.
