Добрый день уважаемые любители поделать что-нибудь своими руками. В сегодняшней статье речь пойдет о ШИМ регуляторе яркости светодиодов. Данная сборка как нельзя будет кстати всем тем, кто переводит свое авто на светодиоды. Естественно можно вместо данного девайса использовать простой переменный резистор, но тут есть свое «НО», но об этом как-нибудь позже.

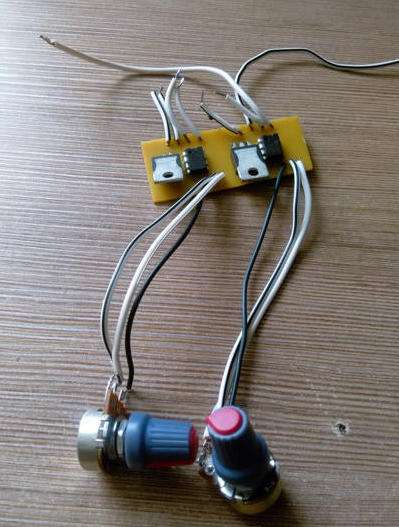

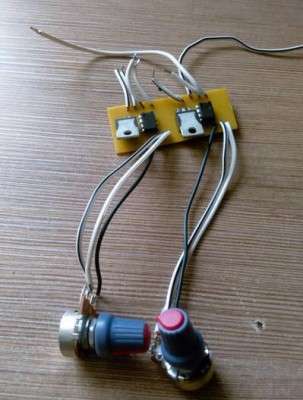

Вид платы.

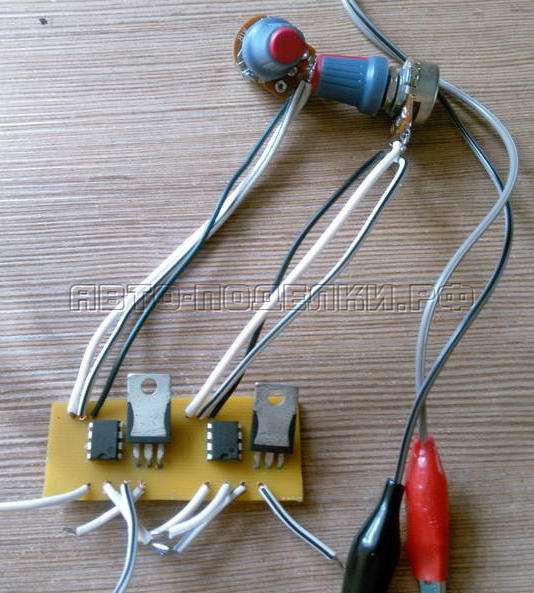

Спереди

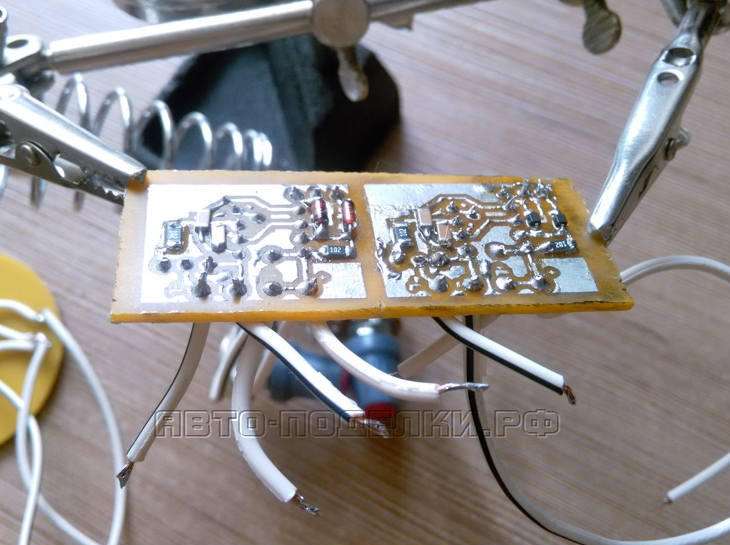

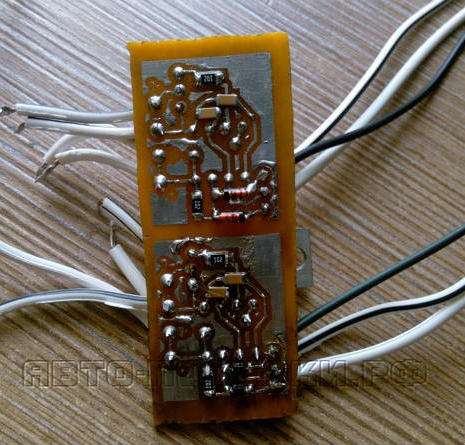

Сзади. (платы не распилены).

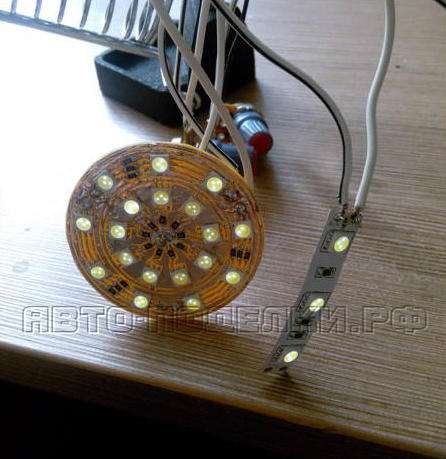

На одной плате были использованы обычные светодиоды, а на второй SMD
В режиме «Минимум света».

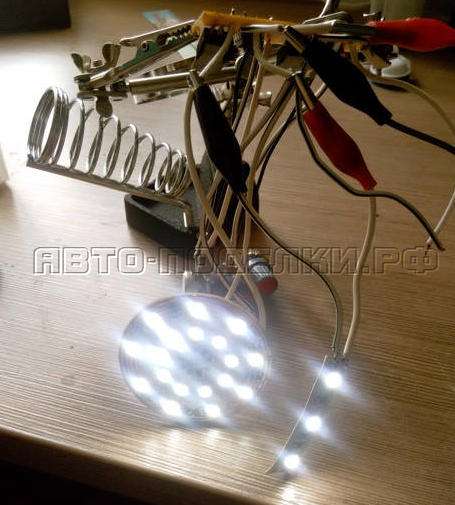

В режиме «Максимум света».

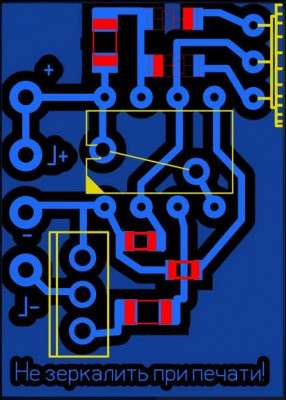

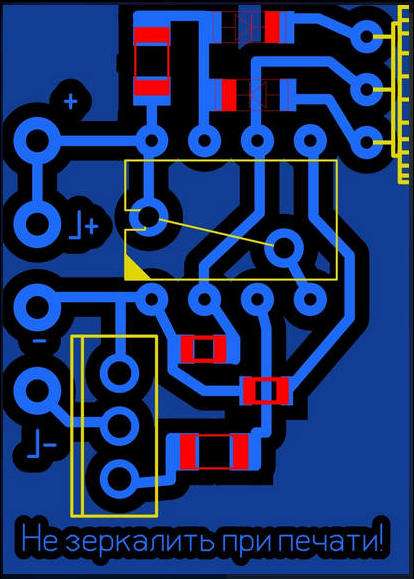

Печатная плата сборки.
Список деталей, использованных в сборке.
- Диод – 4148 в кол-ве 2 шт.
- Конденсаторы 0,01 пФ – 1 шт.
- ШИМ таймер – NE555
- Резистор – 1 кОм – 2 шт.
- Транзисторы КТ829 – 1 шт.

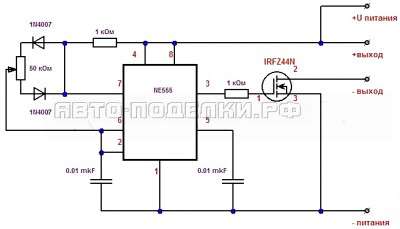

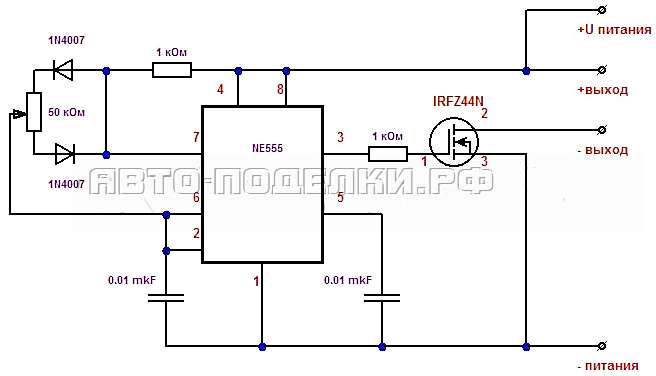

Схема таймера.
Видео работы;
Автор? Никита Федосеенко г.Краснодар
