Прибор тахометр предназначен для фиксации и отображения частоты вращениия механизмов автомобиля.
В состав прибора входит:
- дисплей;
- датчик фиксации вращения механизмов.

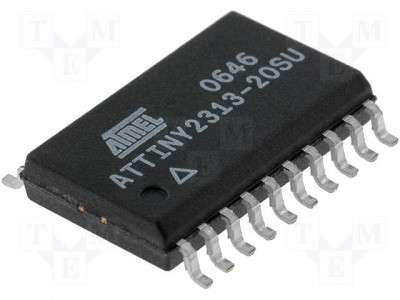

Скорость вращения отображается в единицах измерения – оборотах в минуту (об/мин.) Тахометр можно изготовить своими руками, используя схему прибора и комплект радиодеталей требующихся для сборки. Для этого можно воспользоваться схемой с установкой микроконтроллера AVR Attiny 2313, который может фиксировать показатели в диапазоне от 100 до 9900 об/мин., с точностью измерения до +_3 об/мин.

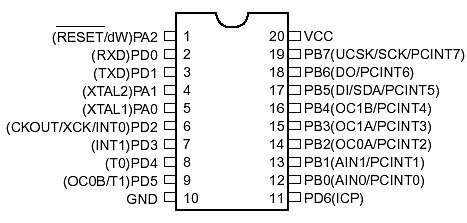

Схема прибора содержит 2 основных цепи:
- рабочий вывод 6(PD 2);
рабочий вывод 11 (PD6).
Каждый из выводов имеет свое значение:
- PD 2 –вход into, для подачи сигнала о количестве оборотов двигателя;
PD 6 – используется для регулировки яркости свечения индикатора.
Дополнительно на выход PD 6 подключается резистор R=4.7 ком (изменение емкости сопротивления запрещается). Схема содержит 4 транзистора и 4 сопротивления, что значительно упрощает сборку прибора, которая рассчитана на общую нагрузку 40 мА.
Для нормальной работы тахометра необходимо добиться значений тока в прадедах от 60 мА до 80 мА на линейном выходе цепи для этого ставится сопротивление R=470 ом.

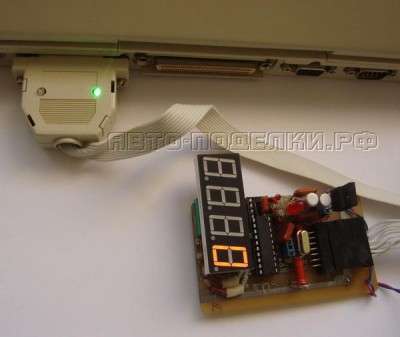

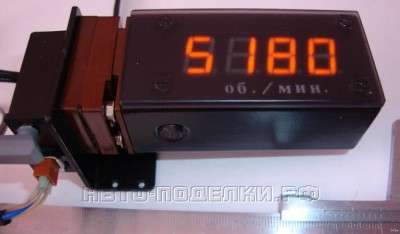

Дисплей подбирается самостоятельно с 4 –мя цифрами на табло предпочтительно с красным свечением цифр. Для стабилизации схемы используется кварцевый резистор с рабочей частотой 8 Mhz. Для подключения катушки зажигания используется выходной фильтр.
Необходимо также учитывать, что в программном обеспечении в 17 строке отмечено:
17: #define byBladeCnt 2 //1- две катушки, 2 – одна катушка, 4 – мотоцикл…
2 для отечественных автомобилей;Этот параметр подбирается для использования:
4 – для мотоциклов;
1 – с двумя катушками.

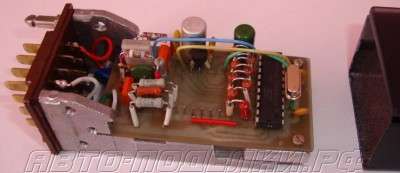

Для сборки схемы лучше всего использовать односторонний фольгированный стеклотекстолит. Схема собирается и помещается в корпус подходящий по размерам. Данная схема работает без сбоев и поломок.
