Преобразователь напряжения 12-220- устройство довольно пригодное, все его прелести можно перечислить бесконечно. Хороший и довольно мощный инвертор стоит немалых денег, но в автомобиле чаще всего требуется подключать маломощные нагрузки не более 100-120 ватт, к примеру – зарядка для ноутбука – 60-80 ватт, зарядка от планшетного ПК или мобильного телефона – 5-10 ватт, паяльник 30-70 ватт, лампа накаливания – 40-150 ватт и т.п.
Следовательно, большая мощность инвертора не нужна и покупать мощный и дорогой преобразователь нет смысла. Взамен китайский производитель выпустил на рынок (больше года назад) преобразователи напряжения 12-220 Вольт, который имеет размеры меньше пачки сигарет.

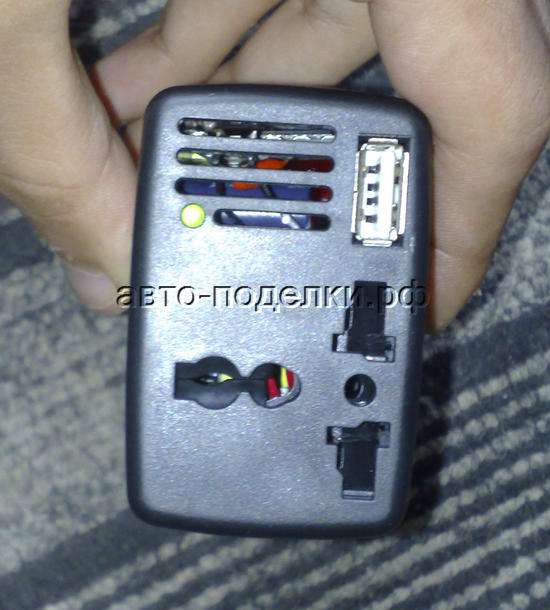

Инвертор втыкается напрямую в слот для прикуривателя и обеспечивает выходное напряжение 5 Вольт и отдельные 5 вольт для зарядки портатичных устройств.

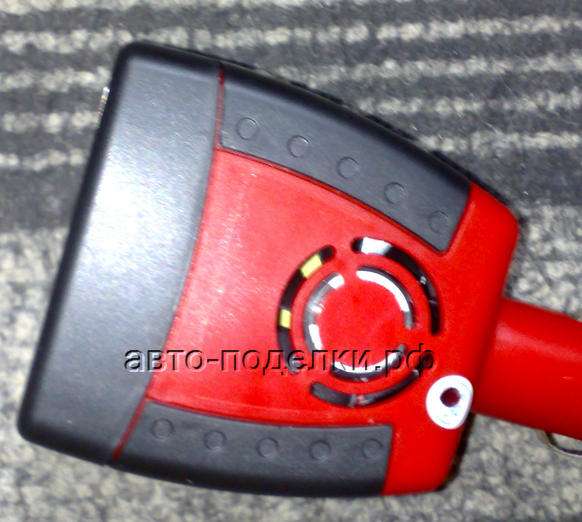

Инвертор имеет задержку при включении, защиту от перенапряжения, переплюсувки, термозащиту, активное охлаждение, защиту от КЗ и перегрузки на выходе. О работе инвертора свидетельствует свечение зеленого индикатора.

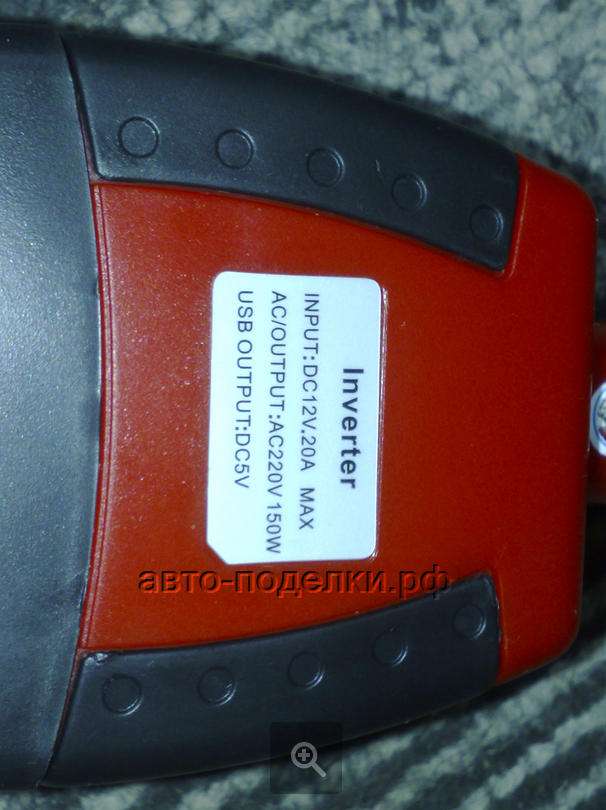

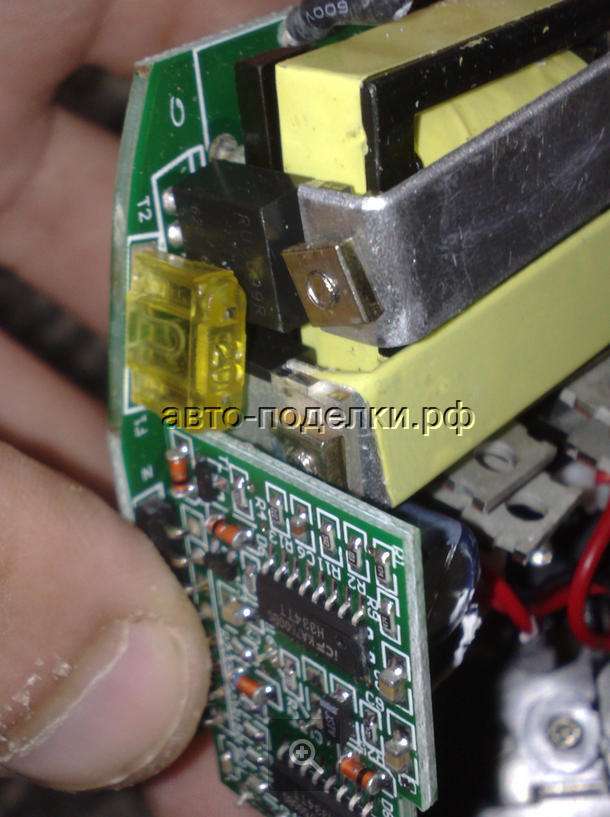

На счет начинки – полноценный преобразователь с двумя отдельными генераторами, на выходе 208-235 Вольт, сам инвертор думаю стабилизированный, хотя твердить не могу. Выходная мощность – 150 ватт, заявлена производителем – ничуть не сомневаюсь, хотя внутри стоит 20 – и Амперный предохранитель, но сама схема полностью может обеспечить указанную мощность на выходе.

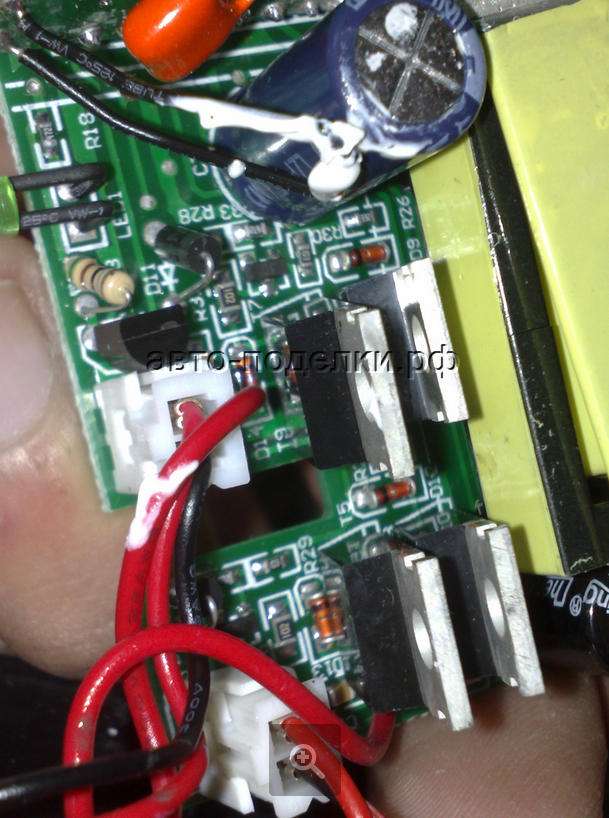

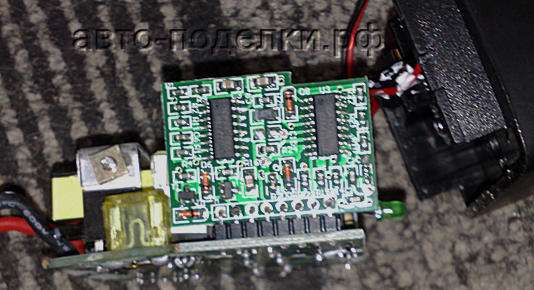

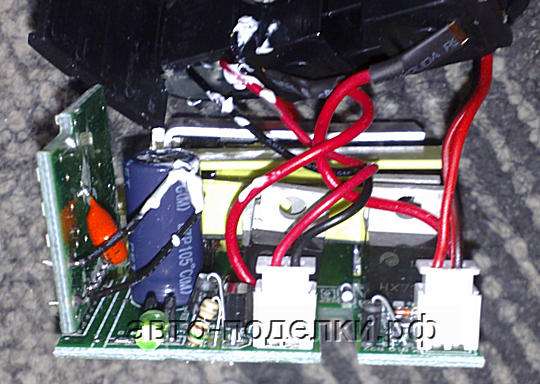

В качестве задающего генератора – стандартный ШИМ контроллер тл494, настроен на рабочую частоту 55кГц, высокое напряжение переменного номинала выпрямляется мостом из быстрых диодов, сглаживается электролитом 400 Вольт 2,2мкФ и подается на высоковольтные управляющие ключи, которые качает второй генератор с частотой 50 Гц, именно так и получается на выходе заявленные 50 Гц.
На выходе модифицированный синус, но это не помешает запитать любой бытовой прибор от инвертора – телевизор, насос, и даже музыкальный центр.
Цена такого чудо инвертора в районе 10 – 14$, свои деньги отрабатывает на ура.
Автор: АКА КАСЬЯН
