Импульсные стабилизаторы напряжения в последнее время становятся достаточно популярными благодаря компактным размерам и сравнительно высокому КПД и ближайшем будущем они полностью вытеснят старые и добрые аналоговые схемы.
Сейчас за пару долларов в Китае можно приобрести готовый модуль DC-DC преобразователя, который обеспечивает регулировку выходного напряжения, имеет возможность ограничивать ток и работает в довольно широком диапазоне входных напряжений.
Наиболее популярная микросхема, на которой строятся такие стабилизаторы – LM2596. Максимальное напряжение до 35 вольт, при токе до 3-х ампер. Работает микросхема в импульсном режиме, нагрев на ней не очень сильный при довольно внушительных нагрузках, компактна и стоит копейки.
Добавлением ОУ можно получить и ограничение выходного тока, скажу больше – стабилизацию тока, иными словами – ток будет держаться на уровне заданного не зависимо от напряжения.
Такие модули довольно компактны и можно встроить в любую самодельную конструкцию блока питания и зарядного устройства. Подключив на выход цифровой вольтметр мы будем знать какое напряжение на выходе. .
На самой плате имеются подстроечные резисторы для ограничения выходного тока и регулировки напряжения. Диапазон входного напряжения позволит внедрять такой модуль в автомобиль, напрямую подключив к бортовой сети 12 Вольт. Что это нам даст ?
-
1) Универсальное зарядное устройство с большим током. Можно заряжать любые смартфоны, планшеты, плееры и прочие проигрыватели, навигаторы и портативные охранные системы, притом к устройству можно подключать скажем 2-3 смартфона одновременно и все они будут одинаково хорошо заряжаться.
-
2) Подключите устройство скажем к адаптеру ноутбука, выставьте на выходе 14-15 Вольт и смело заряжайте аккумулятор! 3 ампера довольно немалый ток для зарядки автомобильного аккумулятора, правда саму плату преобразователя придется установить на небольшой радиатор.
С полезностью платы однозначно нельзя поспорить, да и стоит копейки (не более 2-3 долларов США). Эту же плату можно изготовить в домашних условиях, при наличии определенных компонентов, правда готовый модуль стоит куда дешевле, чем отдельные компоненты.

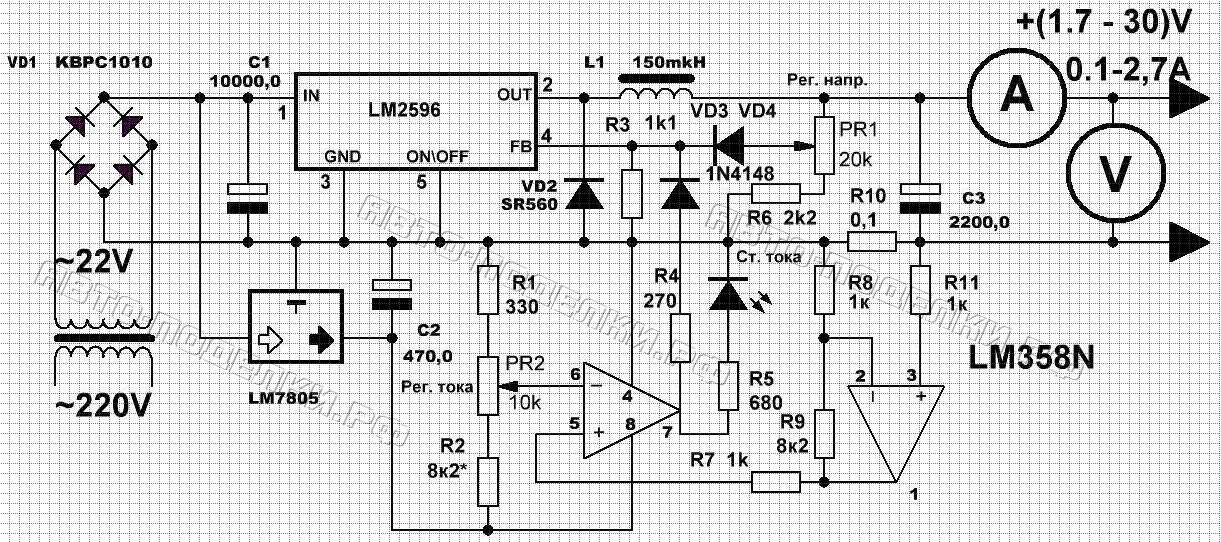

Сдвоенный операционный усилитель, на первом элементе оу построен узел ограничения тока, на втором – индикация. Сама микросхема с обвязкой, силовой дроссель, который может быть намотан самостоятельно и пара регуляторов. Схема почти не перегревается при малых токах – но маленький теплоотвод не помешает.
Автор; АКА Касьян
