День добрый. Хочу поделиться идеей по модернизации омывателя стёкол на 9-ке. Суть заключается в установке второго моторчика и избавления от электромагнитных клапанов омывателя (которых сейчас в продаже очень трудно найти, т.к. ставили их ещё на самых первых самарах с бачком старого образца, где был выносной насос).
Что нам нужно иметь:

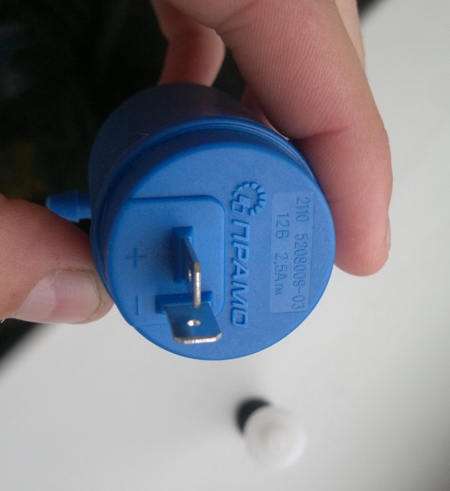

1) Два моторчика (я всегда покупаю от ваз 2110, т.к. они мощней (2.5 Атм против штатного 2108 1.6 Атм), советую купить фирмы ПРАМО, т.к. в комплекте помимо самого насоса есть посадочная втулка и маленький сечатый фильтр для очистки).
160р/шт
прамо
комплектность

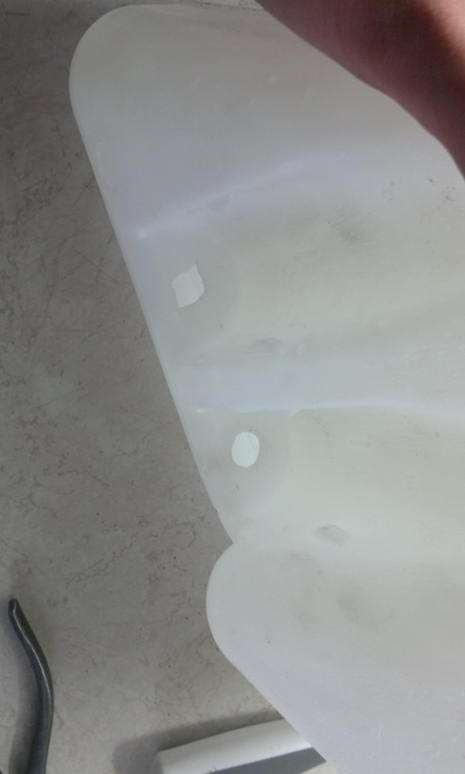

фильтрик

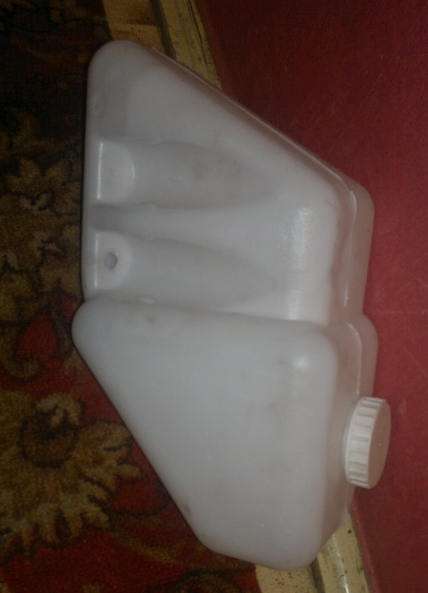

2) Бачок нового образца под 2 насоса (в продаже есть уже готовые с 2-мя дырками, но без проблем можно проделать и вторую, если в бачке есть посадочное место под второй насос, как в моём случае).
новый
3) Обратный клапан карбюратора 2108. Нужен для того, чтобы омывающая жидкость постоянно находилась в трубопроводе, и при включении насоса моментально попадала на стекло перед дворником, а не после его прохода по сухому стеклу.
4) Шланг омывателя, совсем небольшой длины, см~10. Нужен для связки насоса с обратным клапаном.
Теперь приступаем к работе:

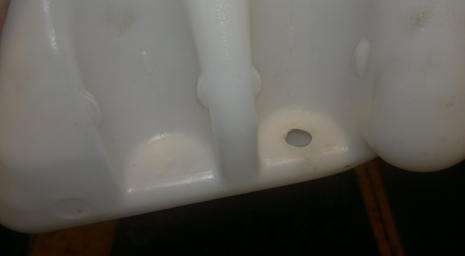

1) Проделываем дырку под второй насос.
вырезал ножом

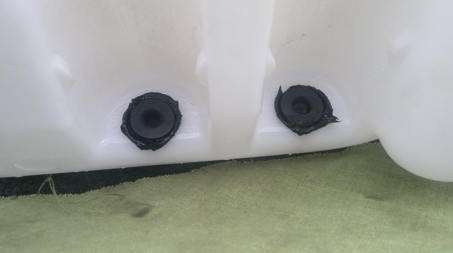

2) Сажаем на силиконовый герметик резиновые втулочки.

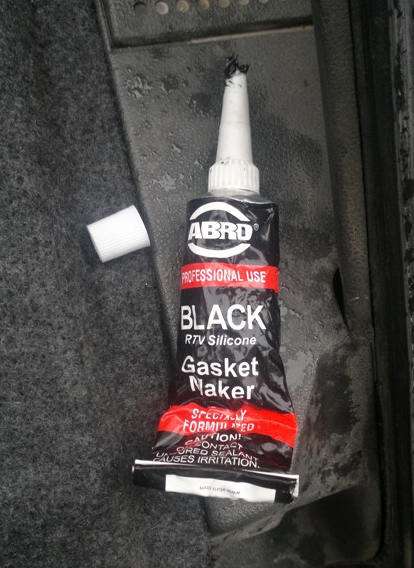

ABRO black

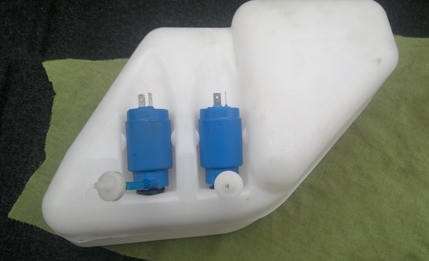

3) Устанавливаем сами насосы.
4) И подключаем по следующей схеме:

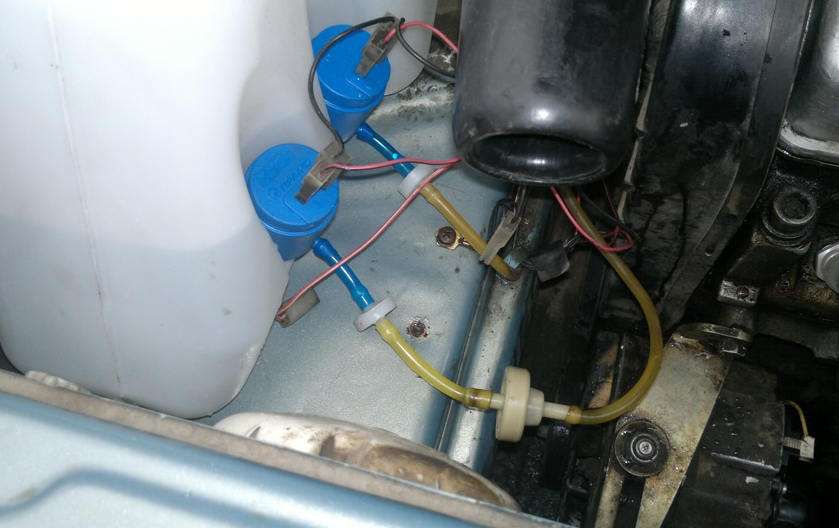

К первому насосу (который ближе к фаре) мы подводим трубку от заднего омывалеля стекла + обратный клапан с отрезком шланга. А ко второму насосу — шланг омывателя лобового стекла. Почему именно в такой последовательности? Да потому-что при замерзании омывающей жидкости быстрей отогреется второй насос, который расположен ближе к двигателю, ведь передний омыватель нужнее.
Далее подключаем провода к насосам:
Черные провода (сдвоенные) к “-” насосам. Розовый провод подключаем на клемму “+” насоса лобового стекла (раньше этот провод стоял на клапане переднего стекла). Потом розовый провод с черной полосой подключаем к “+” насоса заднего стекла. Оставшиеся два провода (розовый с белой полосой и третий черный) изолируем.
Для лучшего распыления можно ещё поставить двухструйные форсунки омывателя или веерные от ВАЗ 2110.
