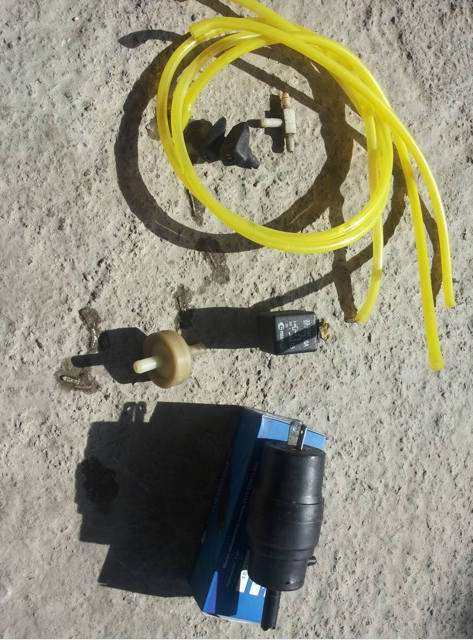

Омывания фар при помощи веерных форсунок. Что для этого нужно:
•Насос
•Форсунки веерные
•Трубки омывателя
•Тройник
•Клапан
•Реле 4х контактное
•Провод / Наконечники

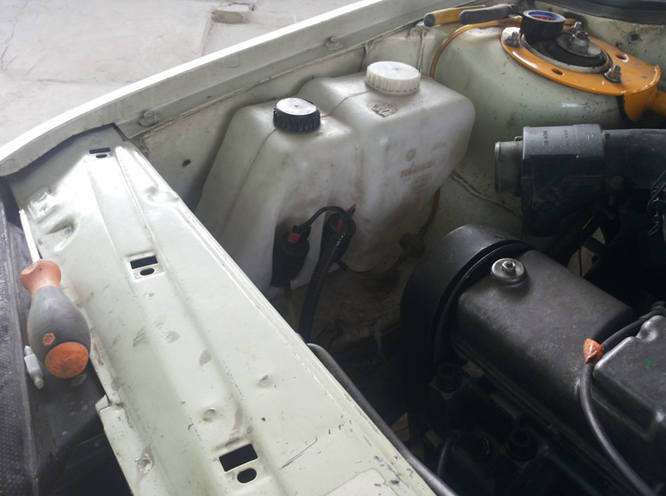

Первым делом установка дополнительного насоса. Далее дырявим бампер, предварительно наметив место, ну и трубки прокладываем соответственно. Здесь необходимо учесть пару нюансов.

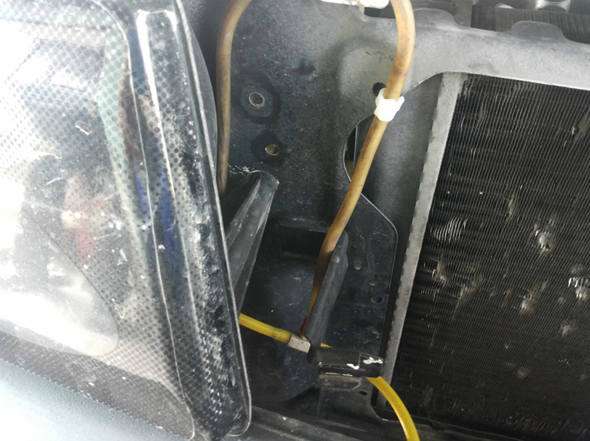

1)для того чтобы напор струи был одинаковым с обеих сторон, нужно отрезать трубки одинаковой длинны, тем самым уровняв сопротивления. До правой фары запас получился великоват, свернул в кольцо и спрятал под бампер.
2)поскольку форсунки стоят ниже уровня бочка и самотеком вода не убегала, нужно уложить трубку петлей, создав барьер.

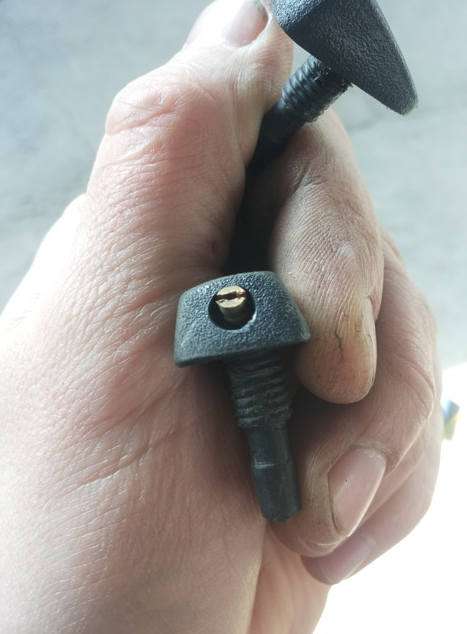

Сверху от распылителя необходимо немного подрезать ножом, для того, чтобы задать максимальный угол атаки.
Подрезано и поднято сопло

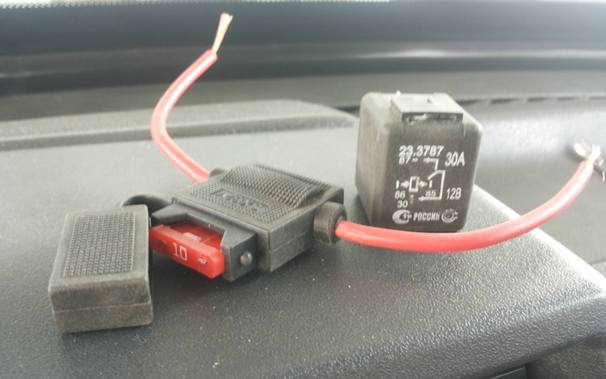

Самым сложным оказалось закрутить гайки форсунок, так как бампер установлен на машине. Далее электрическая часть. Без мультиметра не обойтись. Реле с предохранителем разместил под рулем.
От реле до насоса нужно протянуть всего один плюсовой провод, минус соответственно от массы под самим насосом.

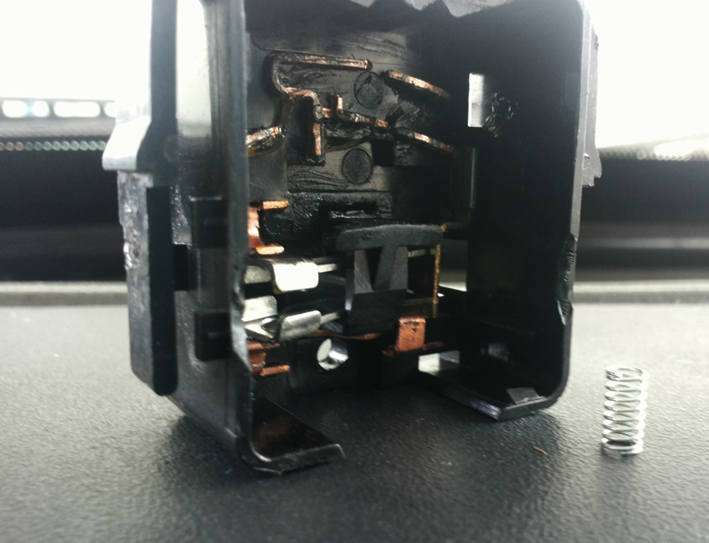

Сигнал на катушку реле подается от подрулевого переключателя в положении от себя, то есть режим омывания заднего стекла, так как ни щетки, ни мотора щетки, ни даже зеркала заднего вида у меня нет, мной и был выбран именно этот режим. Разобрав, прозвонив и изучив устройство переключателя,

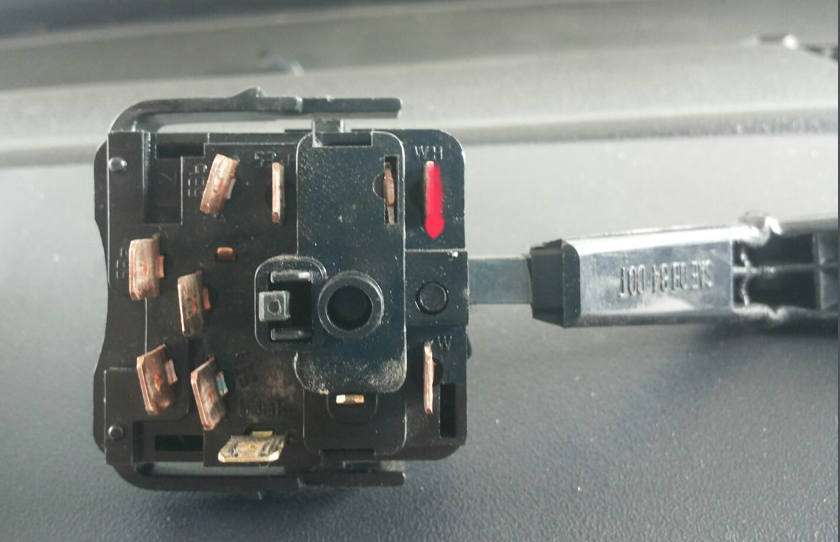

делаем вывод: в момент нажатия от себя +12B появляется на контакте WH.
Помечен красной чертой

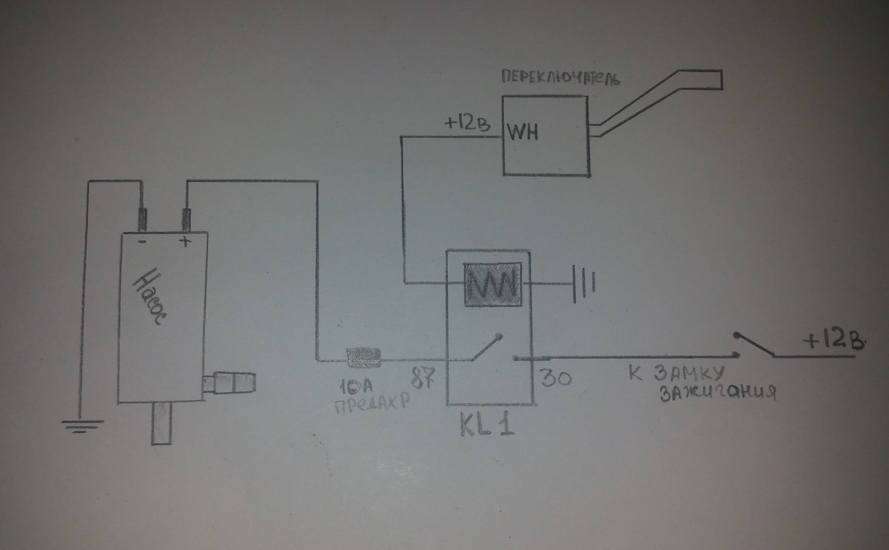

Для вас друзья, кто не разобрал мою писанину- схема для наглядности. Рисую схемы от руки по привычке с универа))).

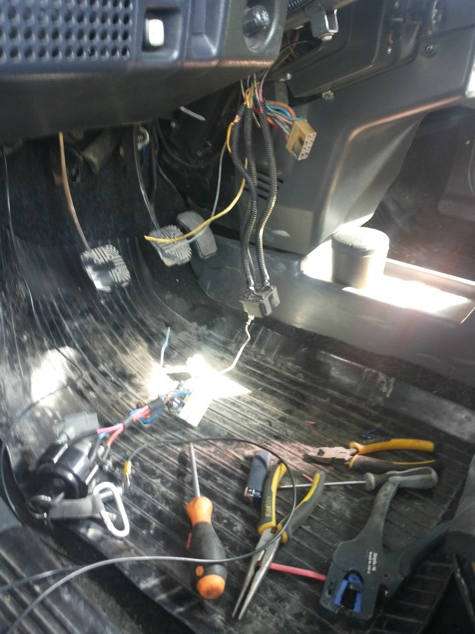

Все провода аккуратно подвязаны и размещены под панелью.
В процессе

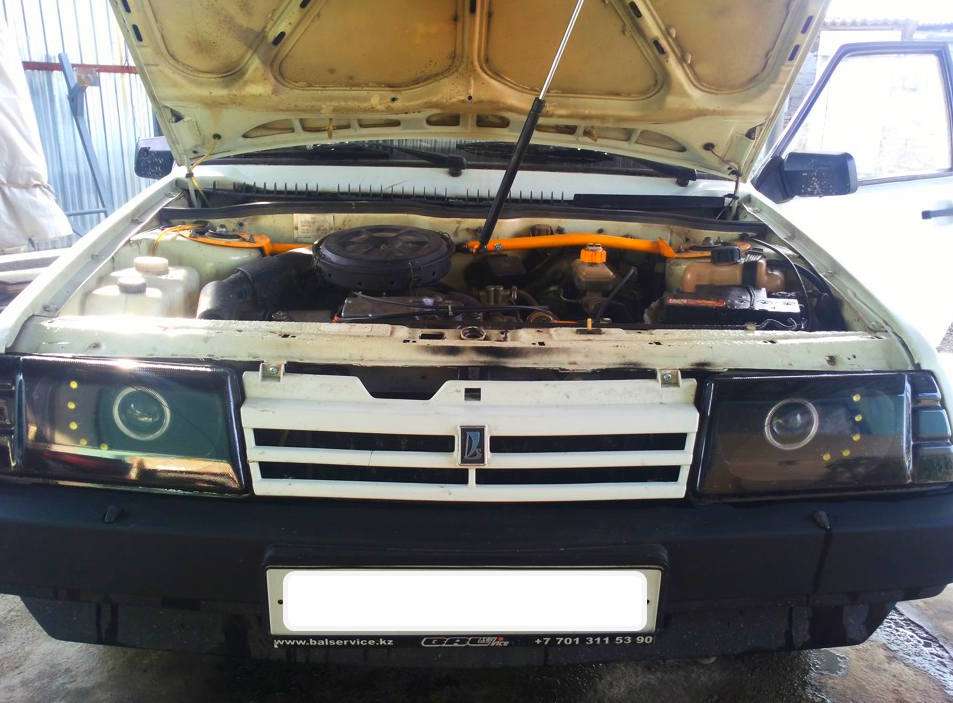

Форсунки довольно мощно бьют, этого вполне достаточно. Смотрим видео омывателя ну и работу ходовых огней.
В общем что я хочу добавить, есть вариант предоставленный мною, а Вы уже сами думайте кому и как лучше.
Автор; Alexander Shlay г.Алма-Ата, Казахстан
