Представляем простую схему для зарядки и питания ваших устройств или гаджетов в автомобиле через usb. Здесь использован интегральный регулятор МАХ603 (МАХ604) для изменения напряжения от 2,7 В до 11,5 В постоянного тока от батареи в 5В постоянного тока для стандартных USB-устройств.

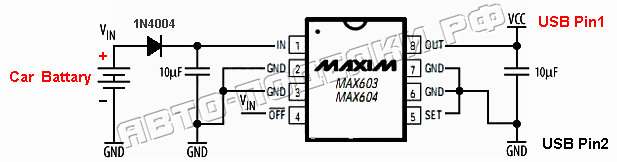

Прежде всего, посмотрите на электрическую схему.
В схеме понижающего инвертора имеется также и защитный диод, он должен иметь расчетный ток не менее 1 Ампер, очень желательно подобрать диоды на 3 Ампер, самые обычные выпрямительные диоды. Этот диод выполняет функцию защиты от переполюсовки, при обратной полярности диод просто будет блокировать неправильное питание, которое подается на схему преобразователя.
MAX603 по идее понижающий DC-DC конвертор, в нашем варианте на выходе схемы образуется стабилизированное напряжение уровня 5 вольт, которое необходимо для зарядки портативной цифровой техники в лице мобильных телефонов и планшетных компьютеров. С выхода микросхемы снимается сигнал напряжением 5В и через фильтр поступает на стандартный USB разъем. Выходной ток с инвертора до 500мА, что вполне хватит для нормальной зарядки большинства мобильных устройств. В случае зарядки планшетных компьютеров с емкими аккумуляторами такая схема не самый лучший вариант, из-за не очень большого выходного тока.
Все точки заземления выполняют роль небольшого радиатора, хотя желательно на саму микросхему укрепить небольшую алюминиевую пластинку в роли охлаждения, клеить пластинку можно даже с помощью суперклея, но смотрите, не перестарайтесь. При проектировании печатной платы следует расположить землю под USB разъемом и соединить все 5 точек заземления в этом месте.

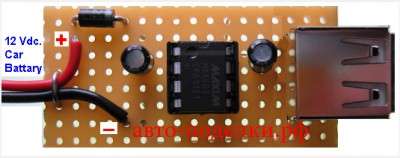

В обвязке почти нет радиокомпонентов, поэтому проектировать такой понижающий инвертор можно на макетной монтажной плате, работает также хорошо, как и на печатной.
На рисунках показаны разные типы USB разъемов и распиновка их выводов
Список деталей:
Микросхема МАХ603
Конденсатор 10 мкФ – 2 шт.
Диод – 1N4044
USB разъем
