В наш технологический век, трудно представить себе жизнь без телефона. И каково же бывает расстройство, когда он садится. Если это случилось дома или в офисе это конечно не проблема, включил зарядное устройство в розетку и все. Но при путешествии в автомобиле или при работе связанной с вечными разъездами это сделать, не получиться.
Для этого необходимо зарядное устройство в автомобиле. Конечно, его можно приобрести в магазине, но мы легких путей не ищем, тем более что собрать его особых проблем не составляет.
За основу будет взята микросхема MC34063, она обычно применяется в DC/DC преобразователях напряжения, т.е. из постоянного в постоянное.

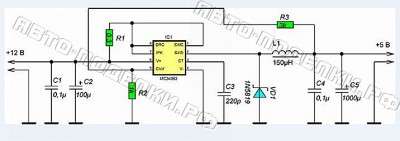

Что как раз нам и нужно. Как известно питание бортовой сети составляет 12 В, а для зарядного устройства необходимо 5 В. Поэтому на базе этой микросхемы соберем преобразователь напряжения из 12 В в 5В. Принципиальная схема будущего устройства приведена ниже.
Номинал выходного напряжения выставляется значениями резисторов R2 и R3. Для требуемого значения в 5 В, необходимо установить R2=1 кОм, R3=3 кОм. Формула для определения выходного значения напряжения приведена ниже, поэтому если вам нужно установить на выходе другое напряжение, с помощью нее вы можете произвести расчет.
В принципе можно сделать и универсальный адаптер, если на место R3 поставить переменник и выкручивать необходимое значение. Единственное что перед этим следует сделать расчет, чтобы понимать в каком диапазоне должны быть его значения.
Резистор R1 играет роль ограничителя тока, при установке R1 номиналом 0,3 Ом, превышение выходного тока более 500 мА отключает устройство, уменьшение значения сопротивления повысит границу тока отключения.
Конденсатор C3 задает частоту работы преобразователя, остальные конденсаторы фильтрующие. Дроссель также выполняет роль фильтра, рассчитывается на ток в 1 А. В качестве диода выбран 1N5819, но вполне подойдет и отечественный аналог.

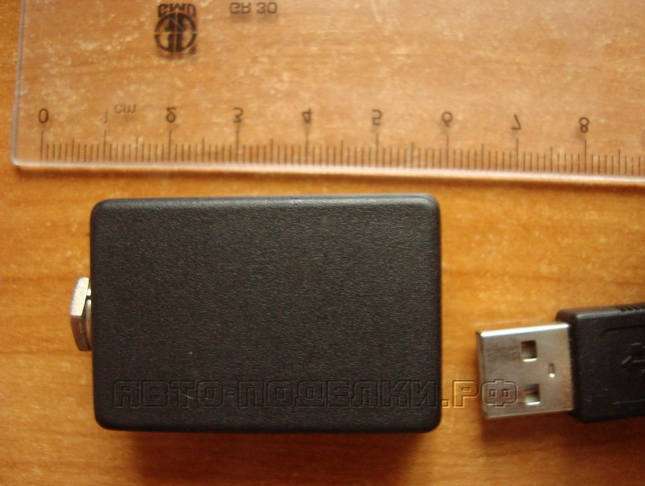

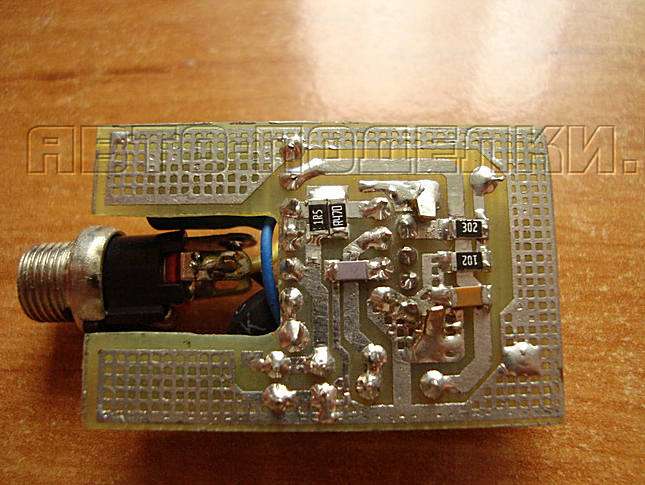

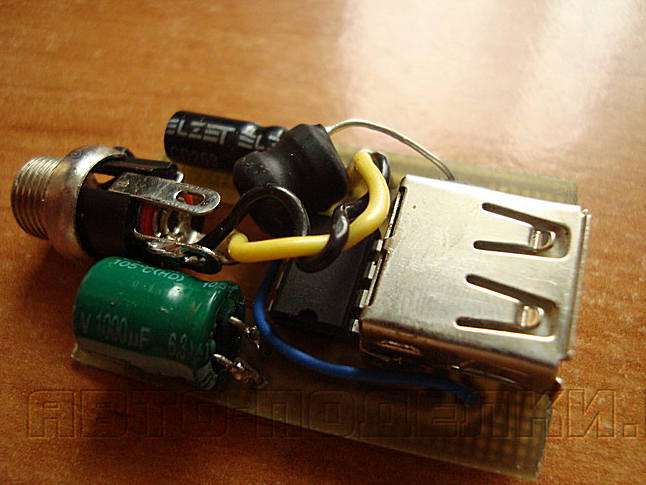

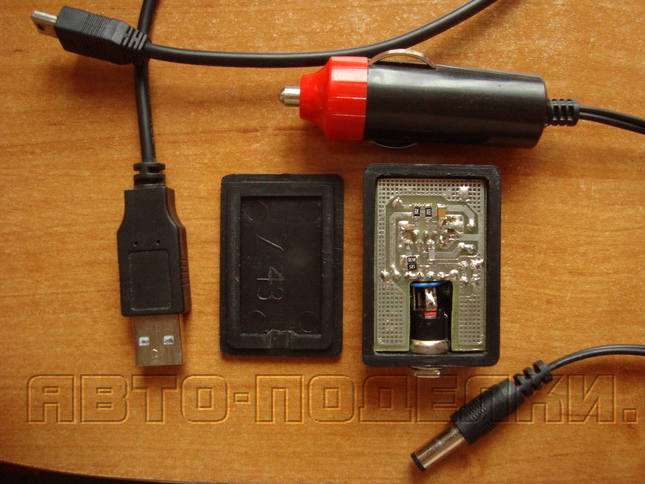

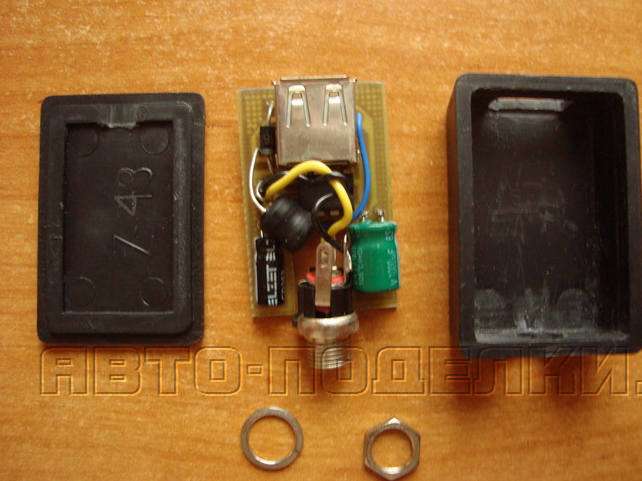

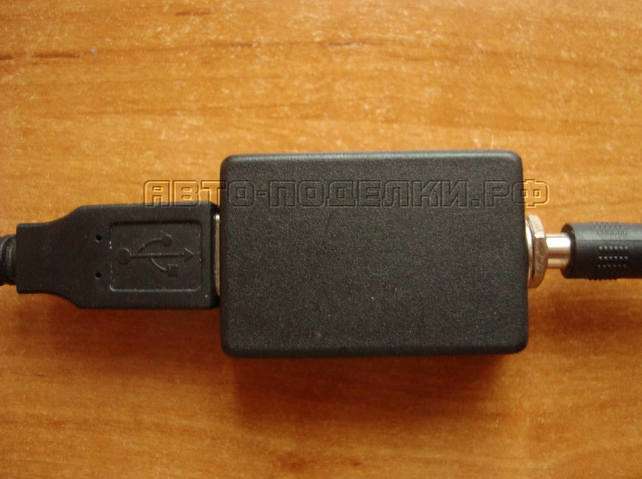

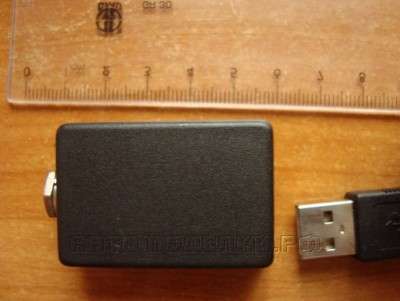

Адаптер собран на основе корпуса Z-43, по размерам его вполне достаточно, чтобы компактно разместить всю элементную базу. На входе ставим вилку в прикуриватель на выходе USB разъем – готово!
Плата в формате lay.скачать…
