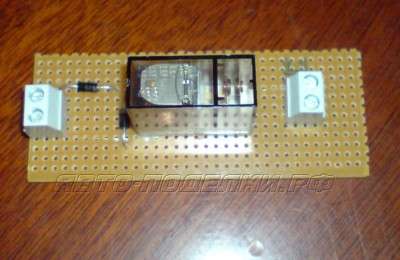

Представленная ниже схема защиты от переполюсовки выполнена с световой индикацией неправильного подключения. Т.е. при неверном подключении проводов (переполюсовка) в устройстве загорается светодиод, сигнализирующий о том, что провода перепутаны. Основой схемы является реле рассчитанное на ток от 15 до 30 А.

Принцип работы:

При подключении зарядного устройства и аккумулятора, при не перепутанных полюсах реле замыкается и начинается заряд аккумулятора. Из схемы видно, что диод VD3 и светодиод подключен в обратном направлении и при неверном подключении проводов, через них замыкается электрическая цепь и светодиод загорается. Светодиод желательно брать красного свечения, красный цвет всегда сигнализирует об опасности.

Защищаем схемы от переполюсовки

При выборе реле надо руководствоваться следующими данными, рабочее напряжение не ниже 12 В. Реле должно обеспечивать прохождения тока не менее 30 А. Светодиод подойдет практически любой единственно нужно будет подобрать ограничительный резистор R1, чтобы он ограничивал ток, проходящий через светодиод для его стабильной работы и защиты от выгорания.

Защищаем схемы от переполюсовки

Мощность резистора должна составлять минимум 0,5 Вт, с номиналом можете поэкспериментировать, регулируя яркость свечения. Или прочтите параметры купленного светодиода и по току потребления рассчитайте номинал сопротивления, питающее напряжение вы знаете 12 В, по закону Ома рассчитываем величину сопротивления. Можно стандартно поставить 1 кОм работать будет.

Защищаем схемы от переполюсовки

Данная схема применима как к выпрямительным, так и импульсным зарядными устройствам, независимо от завода-производителя. Схема популярна, т.к. как производители зарядных устройств очень редко в своих устройствах используют схемы защиты от переполюсовки.

Автор; Ака Касьян
