Покупать велобагажник душила жаба (он от 3,5 за штуку и того два за 7 от тыш.) поэтому решил сделать его сам из того что было. А был уголок сороковка и арматурина 18 мм. К этому докупил 16 кузовных шайб 12х35 15 штук, болтов М12×30 3 штуки с головкой под внутренний шестигранник, гаек с нейлоном М12 3-и штуки, 4-е болта М8х30 тоже с внутренним шестигранником, 4-е обычных гайки М8, и сгон для трубы 2-х дюймовый.

Для начала взял уголок 40-у и отрезал по длине так чтобы на него колесами умещался велосипед. Затем приварил к нему два уголка так чтобы они вставали на поперечины багажника машины

Велобагажник для авто своими руками

далее к переднему уголку приварил проушыны (сделанные из того же уголка)

Велобагажник для авто своими руками

затем взял купленный сгон, отрезал от него резьбовую часть, разрезал его пополам вдоль, и приварил к одной из частей сложенные 3-и шайбы

Велобагажник для авто

затем собрал всю конструкцию и прихватил ее.

крепление для веловипеда на авто

после этого штанги снял

Велобагажник для авто своими руками

и уже как следует проварил

как закрепить велосипед на авто Снимок7

и покрасил

Велобагажник для авто своими руками

к половинкам трубы наварил уши, и с одной стороны гайки М8

Снимок9 Снимок10

после покраски всех элементов собрал конструкцию

Снимок11 Снимок12

и примерил велик

Снимок13

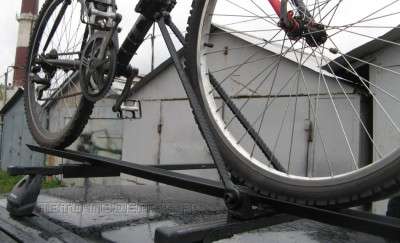

чтобы не царапалась рама в половинки вложил отрезанные куски автомобильной камеры (надо потом их приклеить будет, а то во время установки норовят вывалиться. Далее все это поставил на машину.

Снимок14 велобагажник на крышу автомобиля Снимок16

к багажнику крепил болтами М8х45 (были до этого купленые с прочностью 10.9)

велобагажник +на крышу автомобиля

при качании велосипеда качается вся машина — так что конструкция получилась крепкая. Испытания уже проведены, проехал 10 км по кольцевой и 7 км по городу. Осталось сделать второй и можно куданить ехать. По времени правда провозился почти весь день, хотя поначалу думал в пару часиков уложиться )

Да, многим будет интересно нужно или не нужно крепить заднее колесо, я этот момент не описал, так как считал, что это само собой разумеющееся. Пока крепил просто веревкой, а фотки нет потому, что когда закрепил уже шел довольно сильный дождь и какие уж тут фотки. В дальнейшем наверное куплю длинную липучку, чтобы можно было обернуть в несколько оборотов и закрепить.

  • 2. По поводу веса. Он на самом деле не такой уж и большой. Вес стального уголка 40х40х4 всего 2,42 кг/п.м. у меня метра 2 будем считать 5 кило, арматура диаметром 18 мм — 2 кг/п.м. у меня где-то метр (два куска по 50 см), ну пусть остальное еще килограмм, все вместе получается всего 8 кило, что по мне так не много. Ясное дело что алюминиевый легче, но….

Автор; Сергей Коптев            г.Санкт-Петербург
