Данная схема является симбиозом частично использован компьютерный блок питания и навесной монтаж согласно схеме, приведенной ниже. При правильном монтаже и регулировке значений некоторых номиналов резисторов можно добиться плавной настройки блока питания по необходимым параметрам напряжения и тока.

saw3 (1)

Отличительной особенностью схемы является возможность регулировки тока практически от ноля до 14 ампер. Плюс схема обеспечивает защиту от перегрузки и КЗ, причём ток срабатывания защиты также можно выставлять.

saw3 (2)

Плавная регулировка напряжения от 0 до 30В, при использовании других компьютерных блоков питания можно довести до 40В.

saw3 (3) saw3 (4) saw3 (5)

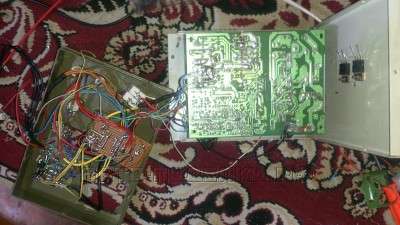

В качестве источника питания берем пару компьютерных блоков питания по 15В и соединяем их последовательно, в итоге получается суммарное напряжение в 30В.

saw3 (6) saw3 (7)

При использовании компьютерных блоков вы реализуете двойную защиту будущего источника, одна заводская уже встроенная в сам компьютерный блок питания, и вторая реализуемая навесным монтажом.

saw3 (8) saw3 (9)

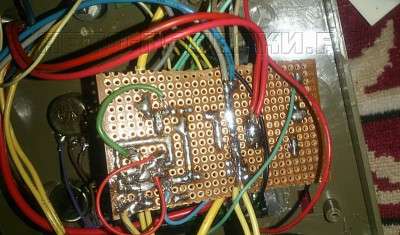

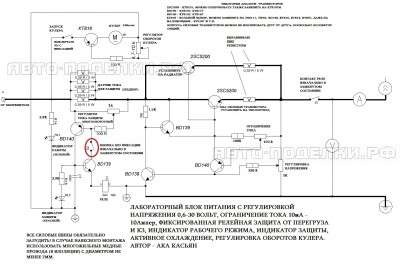

Итак, что можно сказать по схеме управления, она представляет собой регулируемый стабилизатор напряжения с реализуемой всего на двух транзисторах ограничителем по току. Регулятор напряжения в свою очередь построен на 5-ти транзисторах. Что позволяет ему увеличить время выработки на порядок по сравнению с интегральными исполнениями.

saw3 (10) saw3 (11)

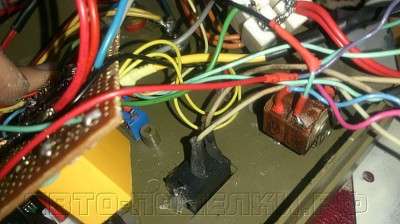

Выдаваемая мощность зависит от количества силовых ключей. Важно понимать, что при максимальных нагрузках тепло на транзисторах будет выделятся очень интенсивно, поэтому в обязательном порядке необходимо делать систему охлаждения. В моем случае она построена на трех кулерах, однако во избежание неудобств при работе на малых мощностях в схеме предусмотрена регулировка вращения кулеров или даже их полное отключение.

saw3 (10)

Один кулер должен выводить воздух из компьютерных блоков, где расположены выпрямительные диоды. Второй необходимо установить внизу корпуса, во избежание перегрева всего прибора в целом. И третий должен обеспечивать достаточный теплоотвод на силовых ключах.

saw3 (11)

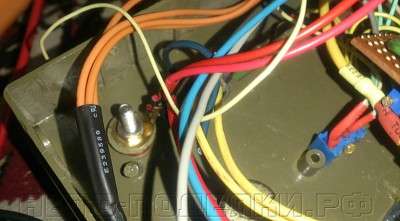

На лицевой панели установлен тумблер, при помощи которого можно полностью отключить кулеры в случае необходимости.

saw3 (12)

Для индикации значений напряжения и тока, необходимо будет приобрести вольтамперметр или вольтметр и амперметр по отдельности, в общем тут выбор ничем не ограничен кроме вашей фантазии, и размерами конструкции.

Для реализации системы защиты по току использована старая дедовская схема, построена она на обычных мощных проволочных резисторах номиналом 0,39 Ом, мощностью от 5 Ватт, в данном случае лучше использовать 10 Ваттники, но при их отсутствии можно обойтись и 5-кой. Как указано в схеме соединяем их в параллель, также в параллель подсоединяем переменник до 1 кОма, для регулирования тока при котором сработает защита. При достаточном падении напряжения на резисторах открывается первый транзистор, который в свою очередь открывает второй. В результате срабатывает реле (на схеме S1) и на выходе обрывается цепь.

saw3 (13)

Для удобства и безопасности предусмотрена индикация срабатывания защиты и тумблер снятия блока питания с защиты (на схеме S2). Тумблер без фиксации, по умолчанию замкнут. При нажатии сбрасывает защиту и позволяет выставить новый порог.

Достоинства данной схемы, по сравнению с любым покупным аналогом ценой до 6000 тысяч рублей, значительно превосходит их по качеству исполнения, долговечности и функциональности.

saw3 (14)

Максимальная мощность блока питания составляет 300Вт, на схеме подробно описаны необходимая элементная база, в скобках приведены иностранные аналоги. Также отмечены транзисторы, на которые в обязательном порядке должны быть установлены радиаторы для теплоотвода.

Автор; АКА Касьян
