Схема сенсорного выключателя

В наше время сенсорные выключатели можно встретить практически в каждом приборе. Используются они обычно для включения каких-либо нагрузок прикосновением пальца. На самом деле собрать самому такое устройство не представляет никакого труда.

Схема проста до безобразия и по сути своей представляет обычный каскадный усилитель. В тоже время, не обременённый навесными элементами. Сама схема приведена ниже. Напряжение питания в данном случае может составлять до 16 В.

Схема сенсорного выключателя

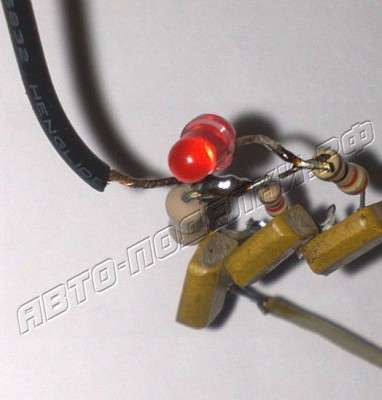

Из схемы можно исключить светодиод, служит он только для индикации включения, если эта информация вам не так важна можете спокойно его убрать. В качестве сенсора, подойдет медная фольга небольших размеров. Во время сборки и испытаний можете использовать просто оголенный провод в качестве сенсора, одного прикосновения пальцев достаточно для начала работы схемы.

Схема сенсорного выключателя

Если нет подобных иностранных транзисторов, их можно заменить на отечественные аналоги или на КТ315. Однако это справедливо в случае если усиленный сигнал будет управлять реле (на схеме не указано), если управление будет осуществляться непосредственно транзистором, то последний в каскаде необходимо будет взять более мощным, чтобы он мог выдержать необходимую нагрузку.

Схема сенсорного выключателя

Принцип действия: При прикосновении пальца к сенсору, от человеческого тела поступает небольшой электрический сигнал. Связано это с наличием статического электричества, которое всегда присутствует на человеке. Этого сигнала вполне достаточно для открытия первого в каскаде транзистора. Далее сигнал усиливается как в обычном усилителе, на выходе последнего транзистора сигнал достигает величины примерно 6 В, которого вполне достаточно для срабатывания реле.

Схема сенсорного выключателя

В данном случае описана, схема с работой кнопки без фиксации, следующих статьях рассмотрим схему уже с использованием кнопки с фиксацией.

Схема сенсорного выключателя

Автор; АКА Касьян
